Andre nettverksinnstillinger

Konfigurer følgende punkter i henhold til nettverksmiljøet.

Konfigurer FTP PASV-modus

PASV er en FTP-kommunikasjonsmodus som brukes for filoverføring. For å koble til en FTP-server gjennom en brannmur må du bruke PASV-modus. Sjekk først at PASV-modus er konfigurert på FTP-serveren.


Om PASV-modus brukes for FTP er avhengig av nettverksmiljøet og innstillingene for FTP-serveren som det blir sendt til. Kontakt nettverksansvarlig for mer informasjon.

<På (On)>

Start maskinen på nytt

Konfigurere SNTP

Simple Network Time Protocol (SNTP) lar deg justere systemklokken ved å bruke tidserveren på nettverket. Hvis SNTP brukes, kontrolleres tidserveren ved de angitte intervallene. Systemklokken er derfor alltid presis. Klokkeslettet justeres i henhold til Coordinated Universal Time (UTC), så du må stille inn tidssonen før konfigurering av SNTP (Angi dato/klokkeslett). SNTP-innstillinger kan angis med Fjernkontroll.


SNTP for maskinen støtter både NTP-servere (versjon 3) og SNTP-servere (versjon 3 og 4). Hvis du vil ha mer informasjon om grunnleggende handlinger som skal utføres ved oppsett av maskinen fra Fjernkontroll, kan du se Konfigurere menyalternativer fra Fjernkontroll.

Start Fjernkontroll, og logg på Systemstyrermodus. Starter Fjernkontroll

Klikk på [Innstillinger/lagring (Settings/Registration)] på Portal-siden. Fjernkontroll-skjerm

Velg [Nettverksinnstillinger (Network Settings)]

[SNTP-innstillinger (SNTP Settings)].

Klikk på [Rediger (Edit)].

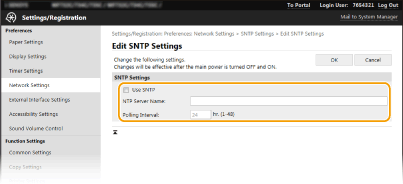

Merk av for [Bruk SNTP (Use SNTP)], og angi de nødvendige innstillingene.

[Bruk SNTP (Use SNTP)]
Merk av i boksen hvis du vil bruke SNTP for synkronisering. Fjern merket i boksen hvis du ikke vil bruke SNTP.

[NTP-servernavn (NTP Server Name)]
Skriv inn IP-adressen til NTP- eller SNTP-serveren. Hvis DNS er tilgjengelig på nettverket, kan du angi et vertsnavn (eller fullstendig kvalifisert domenenavn, FQDN) med alfanumeriske tegn i stedet (eksempel: ntp.example.com).

[Pollingintervall (Polling Interval)]
Angi intervallet mellom forekomster av synkronisering.

Klikk på [OK (OK)].

Start maskinen på nytt.

Slå av maskinen og vent i minst 10 sekunder før du slår den på igjen.


Teste kommunikasjon med NTP-/SNTP-serveren Du kan vise kommunikasjonsstatusen med den registrerte serveren ved å klikke på [Innstillinger/lagring (Settings/Registration)] [Nettverksinnstillinger (Network Settings)] [Kontroller NTP-server (Check NTP Server)] i [SNTP-innstillinger (SNTP Settings)]. Hvis en skikkelig tilkobling er opprettet, vises resultatet som illustrert nedenfor. Merk at dette ikke justerer systemklokken.

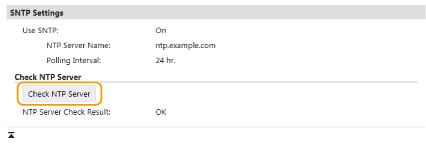

Teste kommunikasjon med NTP-/SNTP-serveren

Du kan vise kommunikasjonsstatusen med den registrerte serveren ved å klikke på [Innstillinger/lagring (Settings/Registration)]

[Nettverksinnstillinger (Network Settings)]

[Kontroller NTP-server (Check NTP Server)] i [SNTP-innstillinger (SNTP Settings)]. Hvis en skikkelig tilkobling er opprettet, vises resultatet som illustrert nedenfor. Merk at dette ikke justerer systemklokken.

Overvåke maskinen fra enhetsadministrasjonssystemet

Du kan gjøre innsamling og håndtering av ulik informasjon om enheter på nettverket enklere ved å implementere programvare for enhetadministrering på nettverket, som imageWARE Enterprise Management Console (iW Management Console)*. Informasjon som enhetsinnstillinger og feillogger hentes inn og distribueres via serverdatamaskinen. Hvis maskinen er koblet til et slikt nettverk, vil imageWARE Enterprise Management Console (iW Management Console) søke nettverket for maskiner som bruker protokoller som Service Location Protocol (SLP), for å samle inn informasjon fra maskinen, for eksempel informasjon om strømtilførselstatus. SLP-innstillinger kan angis via Fjernkontroll. Dette kapittelet beskriver også prosedyren for å konfigurere innstillinger for kommunikasjon mellom maskinen og programtillegg for imageWARE Enterprise Management Console (iW Management Console).

*Hvis du vil ha mer informasjon om imageWARE Enterprise Management Console (iW Management Console), kan du kontakte din lokale Canon-forhandler.


Bruk av imageWARE Enterprise Management Console (iW Management Console)-plugins Du må aktivere innstillingene for den dedikerte porten og SNMP-innstillingene. Som for SNMP-innstillingene, settes [MIB-tilgangstillatelse (MIB Access Permission)] til [Lese/skrive (Read/Write)] for både SNMPv1 og SNMPv3. <Bruk dedikert port (Use Dedicated Port)> Overvåk og kontroller maskinen med SNMP Handlinger i Fjernkontroll Hvis du vil ha mer informasjon om grunnleggende handlinger som skal utføres ved oppsett av maskinen fra Fjernkontroll, kan du se Konfigurere menyalternativer fra Fjernkontroll.

Bruk av imageWARE Enterprise Management Console (iW Management Console)-plugins

Du må aktivere innstillingene for den dedikerte porten og SNMP-innstillingene. Som for SNMP-innstillingene, settes [MIB-tilgangstillatelse (MIB Access Permission)] til [Lese/skrive (Read/Write)] for både SNMPv1 og SNMPv3.
<Bruk dedikert port (Use Dedicated Port)>
Overvåk og kontroller maskinen med SNMP

Handlinger i Fjernkontroll

Hvis du vil ha mer informasjon om grunnleggende handlinger som skal utføres ved oppsett av maskinen fra Fjernkontroll, kan du se Konfigurere menyalternativer fra Fjernkontroll.

Konfigurere SLP-kommunikasjon med programvaren for enhetsadministrasjon

Start Fjernkontroll, og logg på Systemstyrermodus. Starter Fjernkontroll

Klikk på [Innstillinger/lagring (Settings/Registration)] på Portal-siden. Fjernkontroll-skjerm

Klikk på [Nettverksinnstillinger (Network Settings)].

Angi SLP-innstillingene.

Spesifisere Multicast-gjenkjenning av enhet

1	Velg [Multicast Discovery innst. (Multicast Discovery Settings)] [Rediger (Edit)].
2	Merk av for [Svar Discovery (Respond to Discovery)], og angi de nødvendige innstillingene. [Svar Discovery (Respond to Discovery)] Kryss av i boksen for å angi at maskinen skal reagere på enhetsbehandlingspakker for multikastoppdaging og aktivere overvåking via enhetsbehandlingsprogramvare. Hvis du vil endre portnummeret for multikastoppdaging, kan du se Endre portnumre. [Omfangsnavn (Scope Name)] Hvis du vil inkludere maskinen i et spesifikt område, taster du inn alfanumeriske tegn for områdenavnet.
3	Klikk på [OK (OK)].

Varsle en programvare for enhetsadministrasjon om maskinens strømstatus

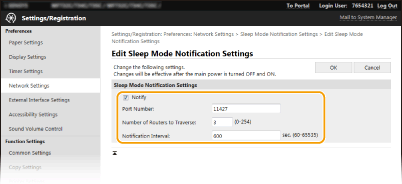

1	Velg [Hvilemodus varslingsinnstillinger (Sleep Mode Notification Settings)] [Rediger (Edit)].
2	Merk av for [Varsle (Notify)], og angi de nødvendige innstillingene. [Varsle (Notify)] Merk av i boksen for å varsle enhetsbehandlingsprogramvaren om strømstatusen for maskinen. Når [Varsle (Notify)] er valgt, kan du forvente at maskinen unngår unødvendig kommunikasjon under dvalemodus og reduserer det totale strømforbruket. [Portnummer (Port Number)] Endre portnummeret for denne funksjonen i henhold til nettverksmiljøet. [Antall rutere som skal krysses (Number of Routers to Traverse)] Angi hvor mange rutere varselspakkene kan passere gjennom. [Varslingsintervall (Notification Interval)] Angi hvor ofte maskinen skal varsle enhetsbehandlingsprogramvaren om strømstatusen.
3	Klikk på [OK (OK)].

Start maskinen på nytt.

Slå av maskinen og vent i minst 10 sekunder før du slår den på igjen.

Konfigurer innstillinger for kommunikasjon mellom maskin og programtillegg

Du kan angi innstillingene for å aktivere kommunikasjon mellom maskinen og plugin-ene imageWARE Enterprise Management Console (iW Management Console). Bruk av plugin-er lar deg styre maskinens innstillinger fra imageWARE Enterprise Management Console (iW Management Console).

<På (On)>
