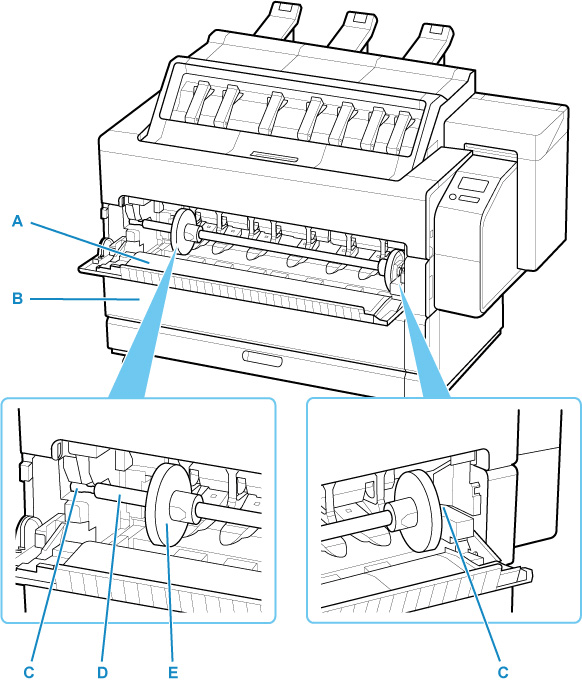

Крышка для рулона (внутри)
Верхнее отверстие для подачи и нижнее отверстие для подачи имеют одинаковую структуру. В этом руководстве приведены изображения верхнего отверстия для подачи.
- A: Крышка для рулона 1
- На открытую крышку можно положить загружаемый держатель рулона.
- B: Крышка для рулона 2
- На открытую крышку можно положить загружаемый держатель рулона.
- C: Отверстие держателя рулона
- Вдвиньте держатель рулона в слот этой направляющей.
- D: Держатель рулона
- Загружайте рулон на этот держатель.
- E: Ограничитель держателя
- Закрепляйте рулон на держателе рулона при помощи этой детали.
Комплект держателя рулона
Установите рулон бумаги на держатель рулона, а затем загрузите держатель в принтер. Вы можете использовать держатель рулона с 2- и 3-дюймовыми бумажными шпулями. Однако при использовании рулона бумаги с 3-дюймовыми шпулями прикрепите стержневую насадку для 3-дюймовой бумаги.

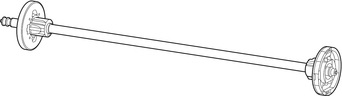

Комплект держателя рулона RH2-34
-
Держатель рулона (для 2- и 3-дюймовых стержневых насадок)
-
Стержневая насадка для 3-дюймовой бумаги (x 2)
