Передняя сторона

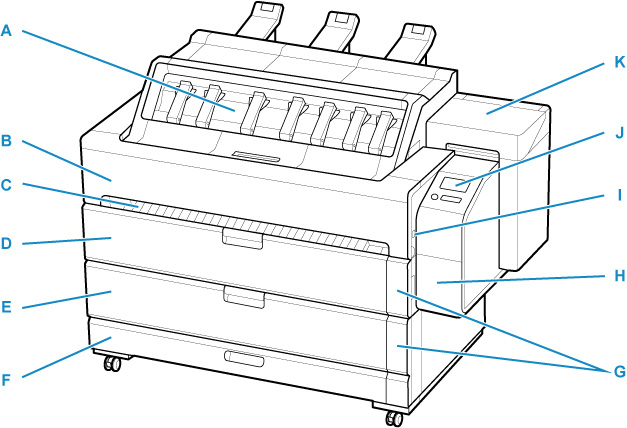

Вид передней стороны принтера
A: Верхний приемный лоток
B: Крышка модуля подачи
Откройте эту крышку, чтобы извлечь замятую бумагу из принтера.
C: Передняя направляющая для выхода
Отсюда происходит выдача напечатанных документов, для которых был настроена выдача спереди.
D: Крышка для рулона 1
Откройте эту крышку для загрузки рулонов в верхнее отверстие для подачи.
E: Крышка для рулона 2
Откройте эту крышку для загрузки рулонов в нижнее отверстие для подачи.
F: Лоток для аксессуаров
Сохраните руководства к принтеру, инструменты для сборки и запасные чернильные контейнеры.
Корзина для документов, выдаваемых спереди, также хранится в лотке.
G: Индикатор рулона бумаги
Отображает статус рулона бумаги, загруженного на каждый рулон.
H: Крышка для обслуживания
Откройте эту крышку для замены картриджа для обслуживания и работы со спусковым рычагом.
I: Порт для флэш-диска USB
Подключите USB флэш-диск к этому порту.
J: Панель управления
Используйте этот экран для управления принтером и проверки состояния принтера.
K: Крышка чернильного контейнера
Откройте эту крышку для замены чернильного контейнера.

Индикатор рулона бумаги

Вид индикатора рулона бумаги
A: Индикатор подачи (синий)

  • Горит

    Рулон бумаги подается в принтер. Когда завершается подача бумаги в принтер, индикатор поданного рулона загорается.

  • Откл.

    Этот рулон бумаги не подается в принтер. Извлечение рулона бумаги или ослабление спускового рычага отключает этот индикатор.

B: Индикатор уровня бумаги (зеленый)

Число горящих индикаторов отображает запас оставшейся в рулоне бумаги.

  • Горит (4 уровень)

    Осталось 95 м (312 футов) или больше.

  • Горит (3 уровень)

    Осталось от 43 м (141 фута) до 95 м (312 футов).

  • Горит (2 уровень)

    Осталось от 12 м (39 футов) до 43 м (141 фута).

  • Горит (1 уровень)

    Осталось меньше 12 м (39 футов).

Примечание.

  • Фактический остаток может отличаться от отображаемого.

C: Индикатор аварийного сигнала (оранжевый)

Указывает на появление предупреждения об оставшемся количестве, на отсутствие остатка рулона бумаги или на то, что держатель рулона не установлен.

  • Горит

    Если предупреждение появляется в режиме ожидания, загорается индикатор.

  • Мигает

    Если предупреждение появляется во время печати, индикатор начинает мигать.
