Tampa do rolo (interna)

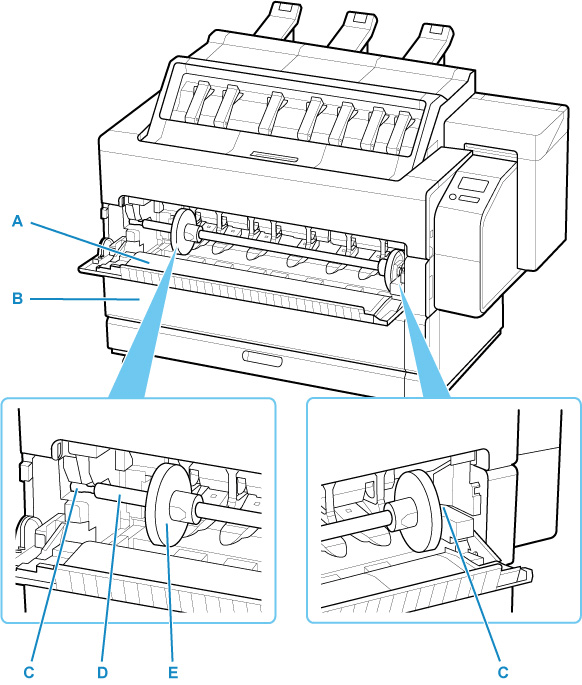

O slot de alimentação superior e o slot de alimentação inferior apresentam a mesma estrutura. Neste manual, usamos ilustrações do slot superior.
- A: Tampa 1 do rolo
- Quando aberta, a tampa pode ser usada como descanso para o suporte do rolo que está sendo carregado.
- B: Tampa 2 do rolo
- Quando aberta, a tampa pode ser usada como descanso para o suporte do rolo que está sendo carregado.
- C: Slot do suporte em rolo
- Deslize o Suporte de rolo no slot.
- D: Suporte do rolo
- Carregue o papel nesse suporte.
- E: Fixador do suporte
- Fixe o rolo ao Suporte do rolo com essa peça.
Conjunto do Suporte do Rolo
Carregue o papel em rolo no suporte do rolo e carregue o suporte na impressora. É possível usar o suporte do rolo com núcleos de papel de 2 polegadas e 3 polegadas. Contudo, ao usar um papel em rolo com núcleo de 3 polegadas, instale o anexo de núcleo de papel de 3 polegadas.
Conjunto do Suporte do Rolo RH2-34
-

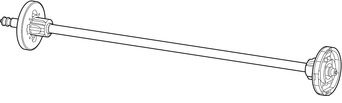

Suporte do rolo (para núcleos de papel com 2 e 3 polegadas)
-
Anexo de núcleo de papel de 3 polegadas (x 2)
