Frente

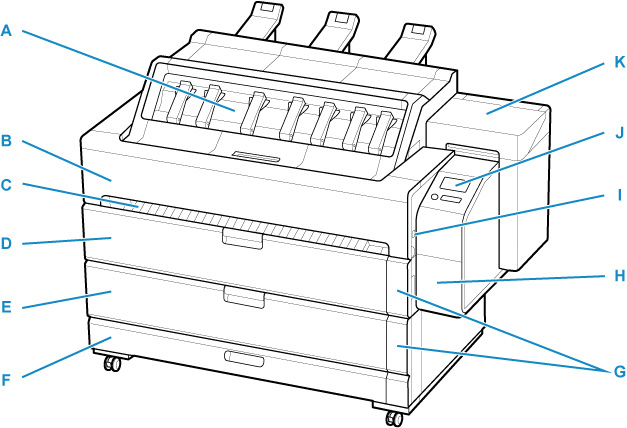

Ilustração da parte frontal da impressora
A: Bandeja de saída superior
B: Tampa da unidade de transporte
Abra a tampa para remover o papel atolado do interior da impressora.
C: Guia de saída frontal
Os documentos impressos configurados para a saída dianteira serão ejetados por aqui.
D: Tampa 1 do rolo
Abra essa tampa para carregar os rolos no slot de alimentação superior.
E: Tampa 2 do rolo
Abra essa tampa para carregar os rolos no slot de alimentação inferior.
F: Gaveta de acessório
Armazene os manuais da impressora, as ferramentas de montagem e os cartuchos de tinta.
A cesta de documentos sai pela parte dianteira e fica armazenada também na gaveta.
G: Indicador de papel em rolo
Exibe o status do papel em rolo carregado em cada um dos rolos.
H: Tampa de Manutenção
Abra essa tampa para substituir o cartucho de manutenção e operar a alavanca de liberação.
I: Porta da unidade flash USB
Insira uma unidade flash USB nesta porta.
J: Painel de controle
Utilize essa tela para operar a impressora e verificar o status da impressora.
K: Tampa do cartucho de tinta
Abra esta tampa para substituir o cartucho de tinta.

Indicador de papel em rolo

Ilustração do indicador de papel em rolo
A: Indicador luminoso de alimentação (azul)

  • Acesa

    O papel em rolo é alimentado na impressora. Quando a alimentação de papel para a impressora é concluída, o indicador luminoso de alimentação é aceso.

  • Desativado

    O papel em rolo não é alimentado na impressora. Remover o papel em rolo ou soltar a alavanca de liberação faz a lâmpada desligar.

B: Indicador luminoso de nível de papel (verde)

O número de luzes indica a quantidade do papel em rolo restante.

  • Acesa (nível 4)

    95 m (312 pés) ou mais restantes.

  • Acesa (nível 3)

    Entre 43 m (141 pés) e 95 m (312 pés) restantes.

  • Acesa (nível 2)

    Entre 12 m (39 pés) e 43 m (141 pés) restantes.

  • Acesa (nível 1)

    Menos de 12 m (39 pés) restantes.

Nota

  • A quantidade real restante pode ser diferente da exibida.

C: Indicador luminoso de alarme (laranja)

Indica que ocorreu um alarme de quantidade restante, quando não há papel em rolo ou o suporte do rolo não foi ajustado.

  • Acesa

    Se ocorrer um alarme em espera, a lâmpada se acenderá.

  • Piscante

    Se ocorrer um alarme durante a impressão, a lâmpada piscará.
