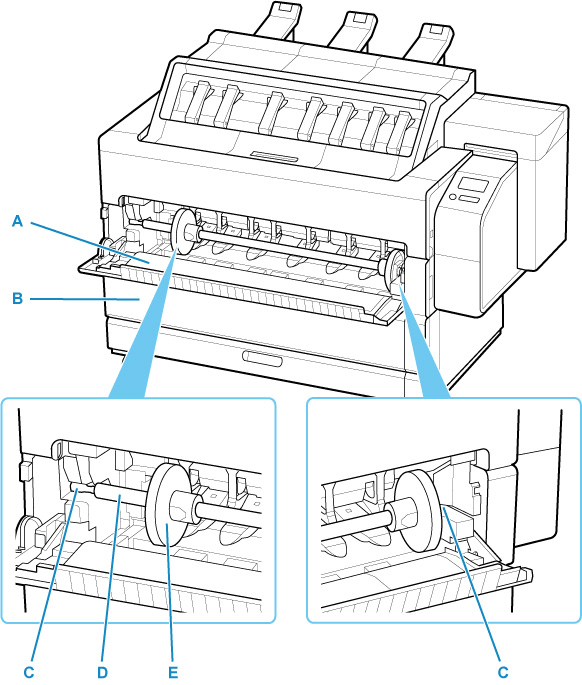

Coperchio rullo (parte interna)
L'alimentatore manuale superiore e quello inferiore hanno la stessa struttura. In questo manuale, vengono mostrate le illustrazioni di quello superiore.
- A: Coperchio rullo 1
- Quando è aperto, il coperchio può essere usato come base di appoggio per il supporto per rotolo caricato.
- B: Coperchio rullo 2
- Quando è aperto, il coperchio può essere usato come base di appoggio per il supporto per rotolo caricato.
- C: Slot supporto rotolo
- Far scorrere il supporto per rotolo in questo slot.
- D: Supporto per rotolo
- Caricare il rotolo su questo supporto.
- E: Blocco supporto
- Parte utilizzata per il fissaggio del rotolo sul supporto per rotolo.
Set del supporto per rotolo
Caricare la carta in rotolo sul supporto per rotolo, quindi caricare il supporto nella stampante. È possibile utilizzare il supporto per rotolo con rotoli da 2" e 3". Tuttavia, se si utilizza carta in rotolo da 3", fissare l'attacco per rotolo da 3".
Set del supporto per rotolo RH2-34
-
Supporto per rotolo (per i rotoli da 2" e 3")
-
Attacco per rotolo da 3" (x 2)
