Parte frontale

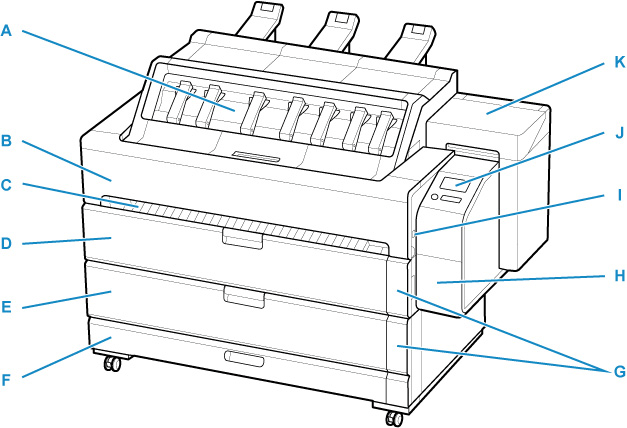

Illustrazione della parte anteriore della stampante
A: Vassoio di consegna superiore
B: Coperchio unità di trasporto
Aprire questo coperchio per rimuovere la carta inceppata dall'interno della stampante.
C: Guida di uscita anteriore
I documenti stampati impostati sull'uscita anteriore vengono espulsi da qui.
D: Coperchio rullo 1
Aprire questo coperchio per caricare i rotoli nell'alimentatore manuale superiore.
E: Coperchio rullo 2
Aprire questo coperchio per caricare i rotoli nell'alimentatore manuale inferiore.
F: Cassetto accessorio
Conservare i manuali della stampante, gli strumenti di montaggio e i serbatoi d'inchiostro di ricambio.
Anche il raccoglitore per i documenti espulsi dalla parte anteriore viene riposto nel cassetto.
G: Indicatore della carta in rotolo
Mostra lo stato della carta in rotolo caricata in ciascun rotolo.
H: Coperchio di manutenzione
Aprire questo coperchio per sostituire la cartuccia di manutenzione e utilizzare la leva di rilascio.
I: Porta dell'unità flash USB
Inserire un'unità flash USB in questa porta.
J: Pannello dei comandi
Utilizzare questo schermo per far funzionare la stampante e verificarne lo stato.
K: Coperchio del serbatoio d'inchiostro
Aprire questo coperchio per sostituire il serbatoio d'inchiostro.

Indicatore della carta in rotolo

Illustrazione dell'indicatore della carta in rotolo
A: Indicatore luminoso dell'alimentazione (blu)

  • Acceso

    La carta in rotolo viene alimentata nella stampante. Quando l'alimentazione della carta nella stampante è completa, l'indicatore luminoso del rotolo alimentato si accende.

  • Disattivato

    La carta in rotolo non viene alimentata nella stampante. Se si rimuove la carta in rotolo o si rilascia la leva di rilascio l'indicatore luminoso di spegne.

B: Indicatore luminoso del livello di carta (verde)

Il numero di indicatori luminosi mostra la quantità di carta in rotolo rimanente.

  • Acceso (livello 4)

    95 m (312 piedi) o più restanti.

  • Acceso (livello 3)

    Tra 43 m (141 piedi) e 95 m (312 piedi) restanti.

  • Acceso (livello 2)

    Tra 12 m (39 piedi) e 43 m (141 piedi) restanti.

  • Acceso (livello 1)

    Meno di 12 m (39 piedi) restanti.

Nota

  • La quantità effettiva rimanente potrebbe variare a seconda della quantità visualizzata.

C: Indicatore luminoso dell'allarme (arancione)

Indica che è stato emesso un avviso di quantità restante, che non c'è carta in rotolo o che il supporto per rotolo non è stato impostato.

  • Acceso

    Se un avviso viene visualizzato in modalità standby, l'indicatore luminoso si accende.

  • Lampeggiante

    Se un avviso viene visualizzato durante la stampa, l'indicatore luminoso lampeggia.
