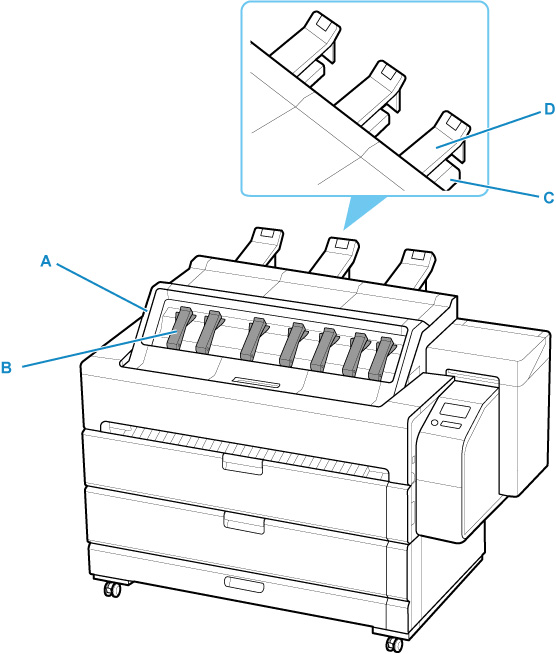

Vassoio di consegna superiore
- A: Coperchio superiore
- Aprire questo coperchio per rimuovere i documenti stampati. Inoltre, aprendo il coperchio interno, è possibile fissare la testina di stampa, caricare fogli di carta e rimuovere la carta inceppata all'interno della stampante.
- B: Braccio guida
- Mantiene i documenti stampati impilati sul vassoio di consegna superiore, per evitare inceppamenti della carta. Sollevare il braccio guida per rimuovere i documenti stampati senza dover aprire il coperchio superiore.
- C: Supporto di uscita della carta
- Sostiene i documenti stampati su fogli lunghi, onde evitare che cadano.
- D: Guida di uscita superiore
- Quando ci sono documenti stampati su tipi di carta che si arricciano facilmente, tenere premuto il documento stampato, onde evitare che si arricci.

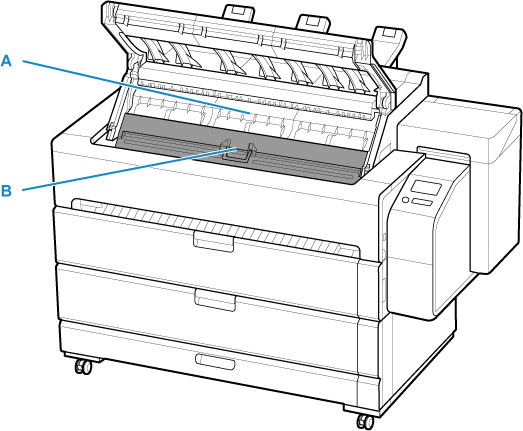

Vassoio di consegna superiore (Coperchio superiore aperto)
- A: Vassoio di consegna superiore
- I documenti stampati espulsi dalla parte superiore della stampante vengono impilati qui.
- B: Coperchio interno
- Tirare la maniglia per aprire il coperchio e fissare la testina di stampa, caricare il foglio di carta e rimuovere la carta inceppata dall'interno della stampante. Quando il coperchio è chiuso, diventa parte del vassoio di consegna superiore.
