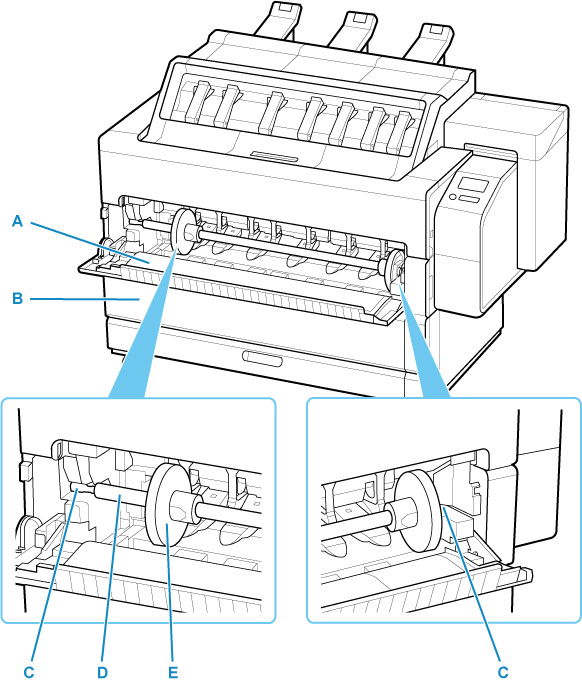

Capot du rouleau (intérieur)
La fente d'alimentation supérieure et la fente d'alimentation inférieure ont la même structure. Dans ce manuel, les illustrations sur la partie supérieure sont utilisées.
- A: Capot du rouleau 1
- Lorsqu'il est ouvert, le capot peut être utilisé comme support pour le support du rouleau en cours de chargement.
- B: Capot du rouleau 2
- Lorsqu'il est ouvert, le capot peut être utilisé comme support pour le support du rouleau en cours de chargement.
- C: Fente du porte-rouleau
- Faites glisser le Support du rouleau dans cette rainure de guidage.
- D: Support du rouleau
- Chargez le rouleau sur ce support.
- E: Butoir du rouleau
- Fixez le rouleau sur le Support du rouleau avec cette pièce.
Ensemble du support de rouleau
Chargez le papier rouleau sur le support du rouleau, puis chargez le support dans l'imprimante. Vous pouvez utiliser le support du rouleau avec des tubes à papier de 2 et 3 pouces. Toutefois, si vous utilisez un tube à papier de 3 pouces, attachez la fixation du tube à papier de 3 pouces.
Ensemble du support de rouleau RH2-34
-
Support du rouleau (pour les tubes de 2 ou 3 pouces)
-
Fixation du tube à papier de 3 pouces (x 2)
