Avant

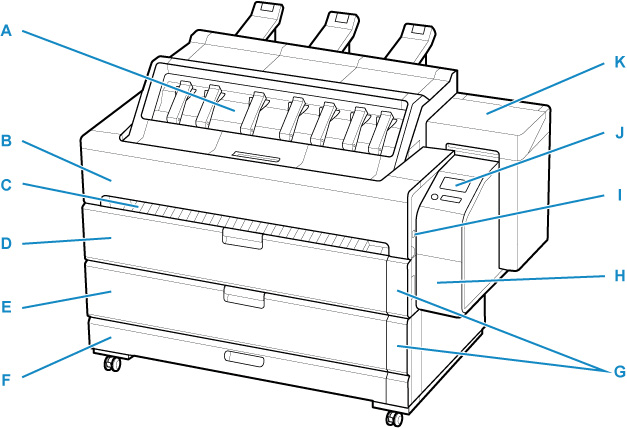

Illustration de l'avant de l'imprimante
A: Bac de réception supérieur
B: Capot de l'unité d'entraînement
Ouvrez ce capot pour retirer le papier coincé à l'intérieur de l'imprimante.
C: Guide d'éjection avant
Les documents imprimés définis sur la sortie avant sortent d'ici.
D: Capot du rouleau 1
Ouvrez ce capot pour charger les rouleaux dans la fente d'alimentation supérieure.
E: Capot du rouleau 2
Ouvrez ce capot pour charger les rouleaux dans la fente d'alimentation inférieure.
F: Tiroir d'accessoires
Stockez les manuels de l'imprimante, les outils d'assemblage et les cartouches d'encre de rechange.
Le panier pour les documents provenant de l'avant est également stocké dans le tiroir.
G: Indicateur de papier rouleau
Affiche l'état du papier rouleau chargé sur chaque rouleau.
H: Capot d'entretien
Ouvrez ce capot pour remplacer la cartouche d'entretien et actionnez le levier de relâchement.
I: Port pour clé USB flash
Permet d'insérer une clé USB flash dans ce port.
J: Panneau de contrôle
Utilisez cet écran pour actionner l'imprimante et vérifier son état.
K: Couvercle de cartouche d'encre
Ouvrez ce capot pour remplacer la cartouche d'encre.

Indicateur de papier rouleau

Illustration de l'indicateur de papier rouleau
A: Voyant d'alimentation (bleu)

  • Allumé

    Le papier rouleau est introduit dans l'imprimante. Une fois l'alimentation en papier de l'imprimante terminée, le voyant du rouleau alimenté s'allume.

  • Désactivé

    Le papier rouleau n'est pas introduit dans l'imprimante. Le retrait du papier rouleau ou la libération du levier de relâchement éteint ce voyant.

B: Voyant de niveau de papier (vert)

Le nombre de voyants indique la quantité de papier rouleau restante.

  • Allumé (niveau 4)

    95 m (312 pieds) ou plus restants.

  • Allumé (niveau 3)

    Entre 43 m (141 pieds) et 95 m (312 pieds) restants.

  • Allumé (niveau 2)

    Entre 12 m (39 pieds) et 43 m (141 pieds) restants.

  • Allumé (niveau 1)

    Moins de 12 m (39 pieds) restants.

Remarque

  • La quantité réelle restante peut différer de la quantité affichée.

C: Voyant d'alarme (orange)

Indique qu'un avertissement de quantité restante s'est produit, qu'il n'y a plus de papier rouleau ou que le support du rouleau n'est pas défini.

  • Allumé

    Si un avertissement se produit en veille, le voyant s'allume.

  • Clignotement

    Si un avertissement se produit pendant l'impression, le voyant clignote.
