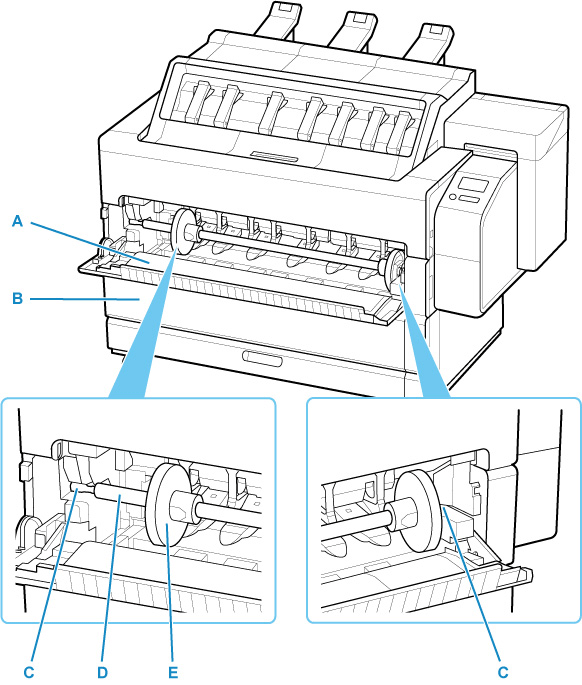

Cubierta de rollo (interior)
Las ranuras de alimentación superior e inferior tienen la misma estructura. En este manual se utilizan ilustraciones de la parte superior.
- A: Cubierta de rollo 1
- Cuando está abierta, la cubierta se puede utilizar como una base de apoyo para el soporte del rollo que se está cargando.
- B: Cubierta de rollo 2
- Cuando está abierta, la cubierta se puede utilizar como una base de apoyo para el soporte del rollo que se está cargando.
- C: Ranura del soporte de rollo
- Deslice el soporte del rollo en esta ranura.
- D: Soporte del rollo
- Cargue el rollo en este soporte.
- E: Tope del soporte
- Use esta pieza para fijar el rollo en el soporte del rollo.
Conjunto del soporte del rollo
Cargue un rollo en el soporte del rollo y, a continuación, cargue el soporte en la impresora. Puede utilizar el soporte del rollo con ambos tubos de papel de 2 y 3 pulgadas. Si utiliza rollos de papel con un tubo de 3 pulgadas, utilice la sujeción de tubo de papel de 3 pulgadas.

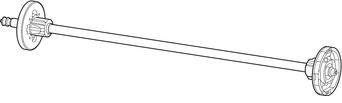

Conjunto del soporte del rollo RH2-34
-
Soporte del rollo (para tubos de papel de 2 y 3 pulgadas)
-
Sujeción de tubo de papel de tres pulgadas (x 2)
