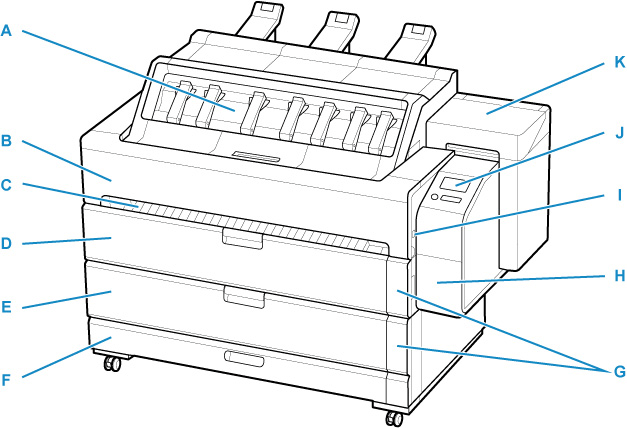

Parte frontal
- A: Bandeja de entrega superior
- B: Tapa de la unidad de transporte
- Abra esta tapa para retirar el papel atascado del interior de la impresora.
- C: Guía de salida frontal
- Los documentos impresos definidos para su salida desde la parte frontal se generan desde aquí.
- D: Cubierta de rollo 1
- Abra esta cubierta para cargar los rollos en la ranura de alimentación superior.
- E: Cubierta de rollo 2
- Abra esta cubierta para cargar los rollos en la ranura de alimentación inferior.
- F: Cassette de accesorios
- Guarde los manuales de la impresora, las herramientas de montaje y los depósitos de tinta de repuesto.
- La cesta para los documentos con salida desde la parte frontal también se guarda en el cassette.
- G: Indicador de rollo de papel
- Muestra el estado del rollo de papel cargado en cada rollo.
- H: Tapa de mantenimiento
- Abra esta tapa para sustituir el cartucho de mantenimiento y accionar la palanca de liberación.
- I: Puerto de la unidad flash USB
- Introduzca una unidad flash USB en este puerto.
- J: Panel de control
- Utilice esta pantalla para poner en funcionamiento la impresora y comprobar el estado de la misma.
- K: Cubierta del depósito de tinta
- Abra esta cubierta para cambiar el depósito de tinta.
Indicador de rollo de papel
- A: Lámpara de alimentación (azul)
-
-
Encendida
El rollo de papel se ha alimentado en la impresora. Cuando se haya completado la alimentación del papel en la impresora, la lámpara de rollo alimentado se iluminará.
-
Desactivado
El rollo de papel no se ha alimentado en la impresora. Al extraer el rollo de papel o soltar la palanca de liberación, esta lámpara se apaga.
-
- B: Lámpara de nivel de papel (verde)
-
El número de luces indica la cantidad de rollo de papel restante.
-
Encendida (nivel 4)
Quedan 95 m (312 pies) o más.
-
Encendida (nivel 3)
Quedan entre 43 m (141 pies) y 95 m (312 pies).
-
Encendida (nivel 2)
Quedan entre 12 m (39 pies) y 43 m (141 pies).
-
Encendida (nivel 1)
Quedan menos de 12 m (39 pies).
Nota-
La cantidad restante real puede diferir de la cantidad mostrada.
-
- C: Lámpara de alarma (naranja)
-
Indica que se ha producido una advertencia de cantidad restante, que no queda rollo de papel o que el soporte del rollo no está puesto.
-
Encendida
Si se produce una advertencia en modo de espera, la lámpara se enciende.
-
Parpadeando
Si se produce una advertencia durante la impresión, la lámpara parpadea.
-
