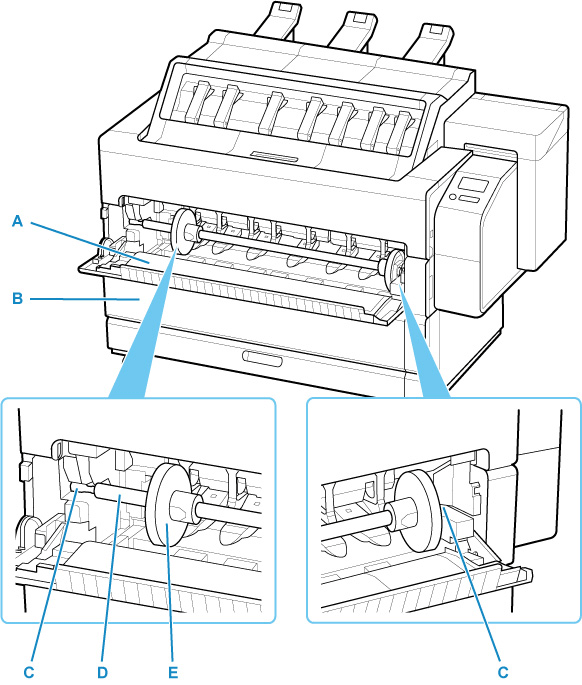

Rollenabdeckung (innen)
Der obere und der untere Einzugsschacht haben die gleiche Struktur. In diesem Handbuch werden die Abbildungen des oberen Schachts verwendet.
- A: Rollenabdeckung 1
- Ist die Abdeckung geöffnet, kann sie als Ablage für den Rollenhalter verwendet werden, der eingelegt wird.
- B: Rollenabdeckung 2
- Ist die Abdeckung geöffnet, kann sie als Ablage für den Rollenhalter verwendet werden, der eingelegt wird.
- C: Rollenhalternut
- Schieben Sie den Rollenhalter in diese Führungsnut.
- D: Rollenhalter
- Legen Sie Rollenpapier in diesen Halter ein.
- E: Halteranschlag
- Sichern Sie das Rollenpapier mit diesem Teil im Rollenhalter.
Rollenhalterset
Legen Sie Rollenpapier in den Rollenhalter ein und setzen Sie anschließend den Halter in den Drucker ein. Den Rollenhalter können Sie mit 2-Zoll- und 3-Zoll-Papierspulen verwenden. Wenn Sie Rollenpapier mit einer 3-Zoll-Spule verwenden, bringen Sie die 3-Zoll-Papierspulenaufhängung an.
Rollenhalterset RH2-34
-

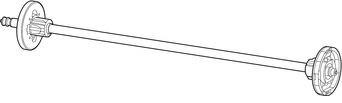

Rollenhalter (für 2- und 3-Zoll-Papierspulen)
-
3-Zoll-Papierspulenaufhängung (x 2)
