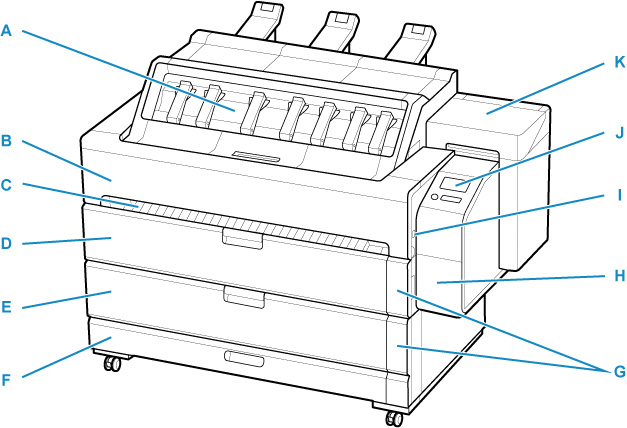

Vorderseite

A: Oberes Ausgabefach

B: Abdeckung der Transporteinheit

Öffnen Sie diese Abdeckung, um gestautes Papier aus dem Inneren des Druckers zu entfernen.

C: Ausgabeführung vorne

Hier werden gedruckte Dokumente ausgegeben, für die die Ausgabe an der Vorderseite eingestellt ist.

D: Rollenabdeckung 1

Öffnen Sie diese Abdeckung, um Rollen in den oberen Einzugsschacht zu laden.

E: Rollenabdeckung 2

Öffnen Sie diese Abdeckung, um Rollen in den unteren Einzugsschacht zu laden.

F: Zubehörfach

Zum Aufbewahren von Druckerhandbüchern, Montagewerkzeug und Ersatztintenbehältern.

Der Korb für die Dokumentausgabe an der Vorderseite wird ebenfalls in dem Fach aufbewahrt.

G: Rollenpapieranzeige

Zeigt den Status des auf den einzelnen Rollen geladenen Rollenpapiers an.

H: Wartungsabdeckung

Öffnen Sie diese Abdeckung, um die Wartungskassette zu ersetzen, und betätigen Sie den Freigabehebel.

I: Anschluss für USB-Flashlaufwerk

Stecken Sie ein USB-Flashlaufwerk in diesen Anschluss.

J: Bedienfeld

Verwenden Sie diesen Bildschirm, um den Drucker zu bedienen und den Druckstatus zu überprüfen.

K: Abdeckung für Tintenbehälter

Öffnen Sie diese Abdeckung, um den Tintenbehälter auszuwechseln.

Rollenpapieranzeige

A: Einzuganzeige (blau)

Leuchtet

Rollenpapier wird in den Drucker eingezogen. Wenn die Papierzufuhr in den Drucker abgeschlossen ist, leuchtet die LED der zugeführten Rolle.
Aus

Rollenpapier wird nicht in den Drucker eingezogen. Diese LED wird ausgeschaltet, wenn das Rollenpapier entfernt oder der Freigabehebel freigegeben wird.

B: Papierstandanzeige (grün)

Die Anzahl der LED zeigt an, wie viel Rollenpapier noch vorhanden ist.

Hinweis

C: Alarmanzeige (orange)

Zeigt an, dass eine Warnung zur Restmenge aufgetreten, kein Rollenpapier übrig oder der Rollenhalter nicht eingestellt ist.

Leuchtet

Wenn im Standby-Modus eine Warnung angezeigt wird, leuchtet die LED auf.
Blinkt

Wenn während des Druckvorgangs eine Warnung auftritt, blinkt die LED.
