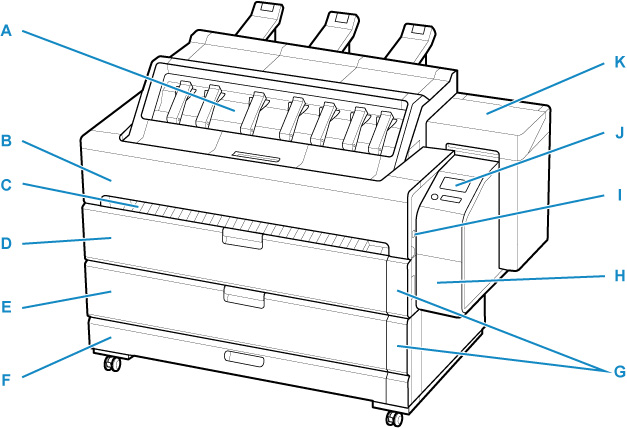

Parte frontale

(A) Vassoio di consegna superiore

(B) Coperchio unità di trasporto

Aprire questo coperchio per rimuovere la carta inceppata dall'interno della stampante.

(C) Guida di uscita anteriore

I documenti stampati impostati sull'uscita anteriore vengono espulsi da qui.

(D) Coperchio rullo 1

Aprire questo coperchio per caricare i rotoli nell'alimentatore manuale superiore.

(E) Coperchio rullo 2

Aprire questo coperchio per caricare i rotoli nell'alimentatore manuale inferiore.

(F) Cassetto accessorio

Conservare i manuali della stampante, gli strumenti di montaggio e i serbatoi d'inchiostro di ricambio.

Anche il raccoglitore per i documenti espulsi dalla parte anteriore viene riposto nel cassetto.

(G) Indicatore della carta in rotolo

Mostra lo stato della carta in rotolo caricata in ciascun rotolo.

(H) Coperchio di manutenzione

Aprire questo coperchio per sostituire la cartuccia di manutenzione e utilizzare la leva di rilascio.

(I) Porta dell'unità flash USB

Inserire un'unità flash USB in questa porta.

(J) Pannello dei comandi

Utilizzare questo schermo per far funzionare la stampante e verificarne lo stato.

(K) Coperchio serbatoio dell'inchiostro

Aprire questo coperchio per sostituire il serbatoio d'inchiostro.
