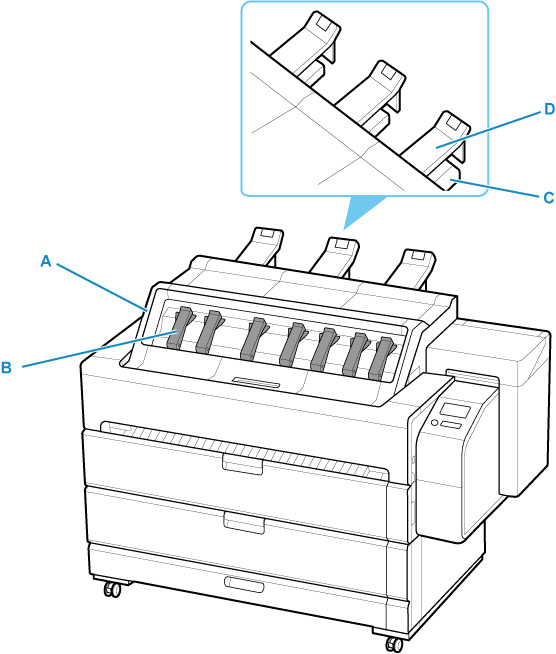

Vassoio di consegna superiore

(A) Coperchio superiore

Aprire questo coperchio per rimuovere i documenti stampati. Inoltre, aprendo il coperchio interno, è possibile fissare la testina di stampa, caricare fogli di carta e rimuovere la carta inceppata all'interno della stampante.

• Coperchio superiore interno

(B) Braccio guida

Mantiene i documenti stampati impilati sul vassoio di uscita della carta, per evitare inceppamenti della carta. Sollevare il braccio guida per rimuovere i documenti stampati senza dover aprire il coperchio superiore.

• Rimozione dei documenti stampati dal vassoio di consegna superiore

(C) Supporto di uscita della carta

Sostiene i documenti stampati su fogli lunghi, onde evitare che cadano.

(D) Guida di uscita superiore

Quando ci sono documenti stampati su tipi di carta che si arricciano facilmente, tenere premuto il documento stampato, onde evitare che si arricci.

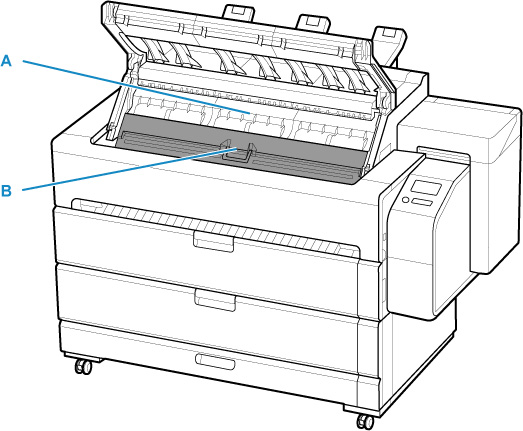

Coperchio superiore interno

(A) Vassoio di uscita della carta

I documenti stampati espulsi dalla parte superiore della stampante vengono impilati qui.

(B) Coperchio interno

Tirare la maniglia per aprire il coperchio e fissare la testina di stampa, caricare il foglio di carta e rimuovere la carta inceppata dall'interno della stampante. Quando il coperchio è chiuso, diventa parte del vassoio di uscita della carta.

• Coperchio interno (parte interna)
