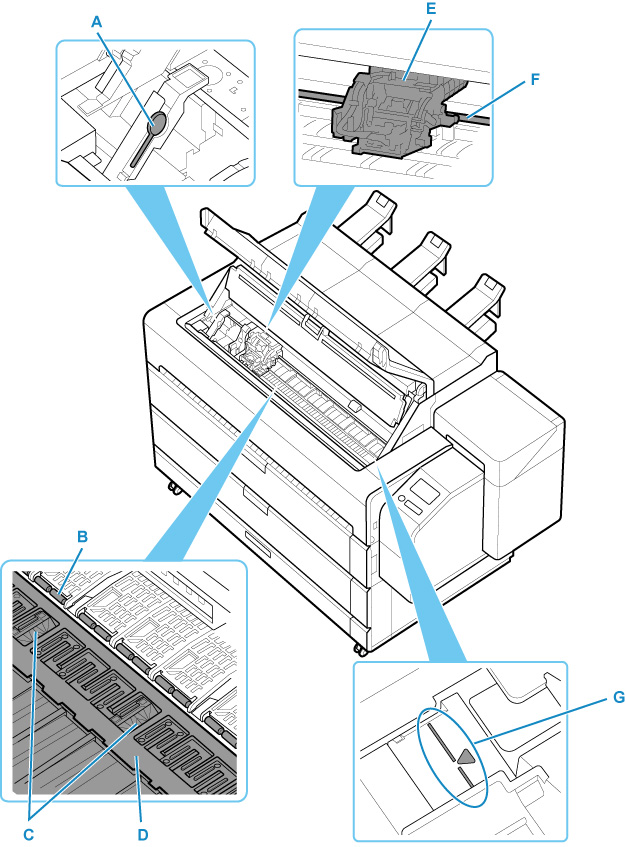

Coperchio interno (parte interna)

(A) Spazzolino

Durante la pulizia interna del coperchio interno, utilizzare questo spazzolino per rimuovere la polvere di carta dal vassoio.

(B) Alloggiamento carta

Importante nell'alimentazione della carta. Tiene ferma la carta quando viene alimentata.

(C) Scanalature inchiostro per la stampa senza bordi

Scanalature in cui viene raccolto l'inchiostro esterno ai bordi della carta durante la stampa senza bordo.

(D) Vassoio

La testina di stampa si sposta sul vassoio durante la stampa. Dei fori di aspirazione sul vassoio tengono ferma la carta.

(E) Carrello

Sposta la testina di stampa. Svolge un ruolo chiave nella stampa.

(F) Chiavetta carrello

Il carrello scorre lungo questa chiavetta.

(G) Linea allineamento carta

Linea a cui allineare la carta durante il caricamento.
