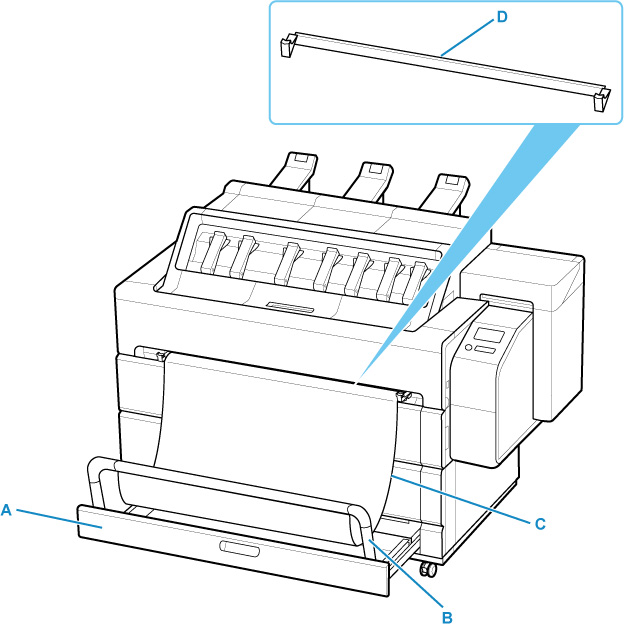

Cassetto accessorio (raccoglitore)

(A) Cassetto accessorio

Conservare i manuali della stampante, gli strumenti di montaggio e i serbatoi d'inchiostro di ricambio.

(B) Braccio del raccoglitore

Supporta il tessuto del raccoglitore. Quando si utilizza il raccoglitore, sollevare il braccio. Quando non si utilizza il raccoglitore, ripiegarlo nel cassetto per riporlo.

(C) Tessuto del raccoglitore

Riceve i documenti stampati, che escono dalla parte anteriore.

(D) Barra di supporto del raccoglitore

Quando si utilizza il raccoglitore, inserire questa parte nella scanalatura nella parte superiore del Coperchio rullo 1.

• Utilizzo del raccoglitore sulla parte anteriore della stampante
