Extraer un rollo de papel atascado

Si se atasca el rollo de papel, siga los pasos siguientes para eliminar los atascos.

Nota

• Si el extremo del rollo de papel está atascado en el carro, por ejemplo, cuando el rollo de papel está muy ondulado, puede evitar atascos de papel configurando el método de corte del rollo de papel en Corte manual (User cut) y la detección del extremo del papel en No detectar (Do not detect).

  • Especificar el método de corte para rollos

• Si el papel se atasca con frecuencia, consulte Precauciones durante la manipulación del papel.

• Precauciones durante la manipulación del papel

Importante

• El rollo de papel no se puede cargar cuando se está utilizando la cesta. Guarde la cesta y cierre el cajón de accesorios cuando cargue rollo de papel.

  • Uso de la cesta en la parte frontal de la impresora

• Retire los documentos impresos de la bandeja de entrega superior antes de comenzar.

  • Extracción de documentos impresos de la bandeja de entrega superior

• Vea la película

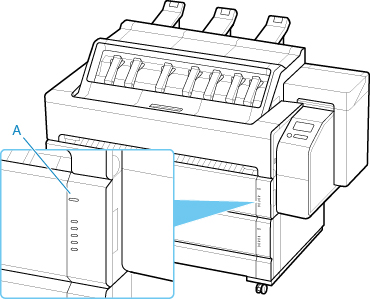

1. Compruebe la luz de alimentación (A) y el rollo de papel que se está alimentando.

   El que se alimenta es el rollo de papel del lado en el que está encendida la luz de alimentación.



2. Abra la tapa de mantenimiento.



3. Levante la palanca de liberación.



4. Abra la tapa superior.

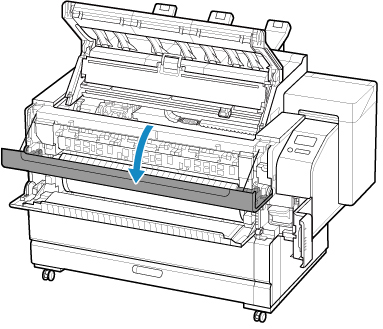

5. Abra la cubierta interior.



   Importante

   • No toque la escala lineal (A), el eje del carro (B) ni el estabilizador del tubo de tinta (C). Si los toca podría provocar una avería.

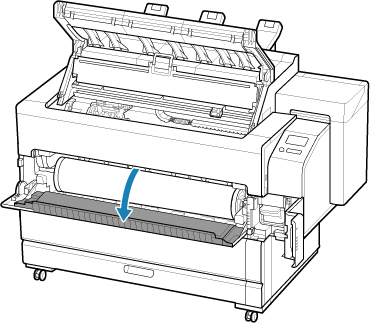

6. Abra la cubierta del rollo en el lado en el que se iluminó la luz de alimentación de papel.



7. Realice las siguientes acciones solo cuando el papel salga por la parte superior.

   1. Abra la tapa de la unidad de transporte.

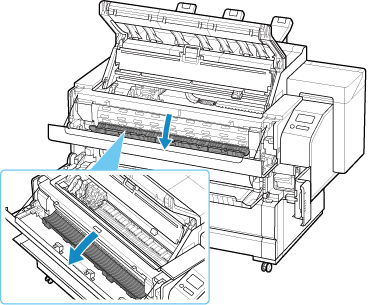

   2. Abra la cubierta interior de la unidad de transporte.



8. Si el carro está fuera, muévalo hacia el borde izquierdo o derecho para separarlo del papel atascado.

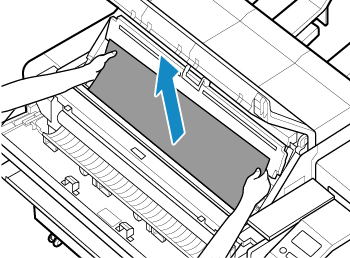

9. Tire del papel que hay dentro de la cubierta interior hacia la parte superior.

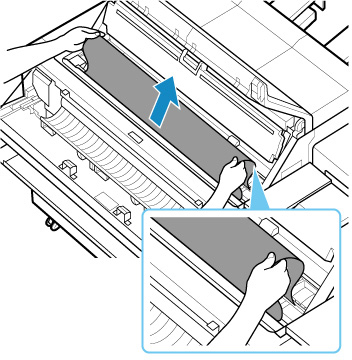

   Tire del papel hacia la parte superior de modo que la parte arrugada llegue a la parte frontal y deje que el papel se afloje dentro de la cubierta interior.

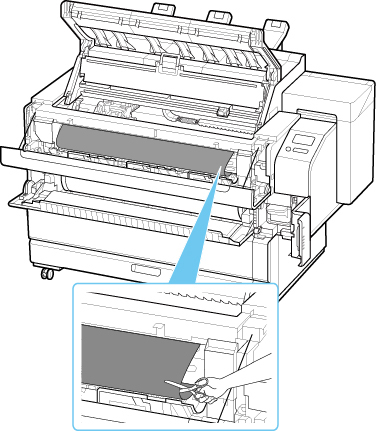

10. Corte el papel que hay dentro de la cubierta interior con unas tijeras.



    Precaución

    • Tenga cuidado de no lesionarse y de no raspar la impresora o la placa al cortar.

11. Realice las siguientes acciones solo cuando el papel salga por la parte superior.

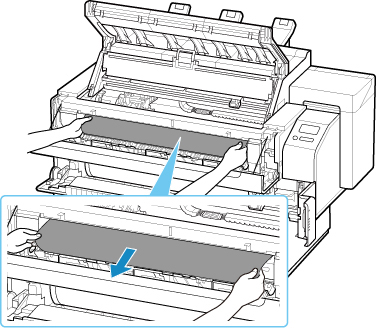

    1. Tire del papel atascado en la unidad de transporte hacia la parte frontal.

       Tire del papel desde la parte superior hacia la parte frontal para aflojar la unidad de transporte.

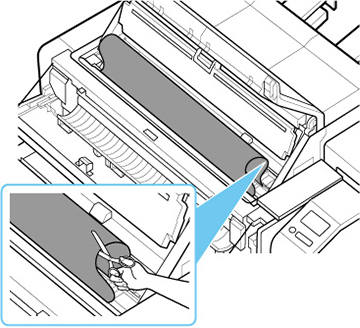

    2. Corte el papel que hay en la unidad de transporte con unas tijeras.



       Precaución

       • Tenga cuidado de no lesionarse y de no raspar la impresora o la placa al cortar.

    3. Tire del papel de la bandeja de salida para extraerlo.

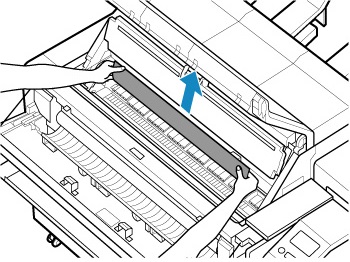

12. Si hay papel dentro de la cubierta interior, tire del papel desde el lado de la cubierta interior para extraerlo.



    Importante

    • No toque la escala lineal (A), el eje del carro (B) ni el estabilizador del tubo de tinta (C). Si los toca podría provocar una avería.

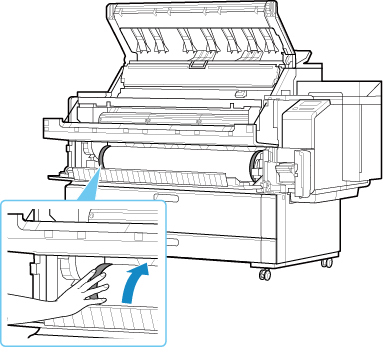

13. Enrolle el rollo de papel girando la brida de la fuente del rollo de papel.



14. Cierre la cubierta interior de la unidad de transporte, la cubierta de la unidad de transporte, la cubierta del rollo, la cubierta interior y la cubierta superior.

15. Baje la palanca de liberación.

16. Cierre la tapa de mantenimiento.

    Nota

    • Si desea alinear los extremos de forma más ordenada, seleccione el papel que se va a alimentar en la pantalla táctil, seleccione Alimentar/cortar (Feed/Cut) y, a continuación, seleccione Cortar papel (Cut paper) para cortar los extremos.

      • Especificar el método de corte para rollos
