Carga de rollos en la impresora

Importante

• El rollo de papel no se puede cargar cuando se está utilizando la cesta. Guarde la cesta y cierre el cajón de accesorios cuando cargue rollo de papel.

  • Uso de la cesta en la parte frontal de la impresora

• Cargue siempre los rollos cuando la impresora esté encendida. Si carga un rollo y la impresora está apagada, es posible que el papel no avance correctamente al encender la impresora.

• Antes de cargar un rollo, compruebe si el interior de la cubierta interior o de la guía de salida frontal está sucio. Si estas zonas están sucias, se recomienda limpiarlas con antelación. (Consulte "Limpieza del interior de la cubierta superior"). (Consulte "Limpieza del exterior de la impresora").

• Si Ajuste de retención de papel (Paper retention settings) está establecido en Liberar (Release), el rollo de papel no se alimenta automáticamente.

• Para obtener información acerca del papel que permite alimentar rollos de papel automáticamente, consulte la "Lista de información sobre el papel".

Nota

• El rollo de papel se puede cargar en las ranuras de alimentación superior e inferior. El procedimiento para cargar el rollo de papel es el mismo para las ranuras de alimentación superior e inferior.

  A continuación se describe el procedimiento para cargar el rollo de papel en la ranura de alimentación superior.

• Si el rollo de papel no se puede alimentar automáticamente, consulte "El rollo de papel no cambia automáticamente".

• Vea la película

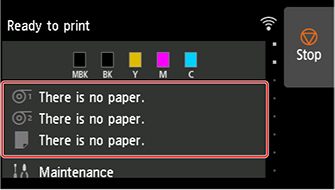

1. Puntee el área de visualización de la configuración del papel en la pantalla de inicio de la pantalla táctil.



   Nota

   • Si no se muestra la pantalla de inicio, puntee el botón INICIO.

   • Cuando se selecciona Activar (Enable) en Aliment. auto. de rollo de papel (Roll paper auto feed).

     Continúe con el paso 2.

   • Cuando se selecciona Desactivar (Disable) en Aliment. auto. de rollo de papel (Roll paper auto feed).

     1. Puntee el área .

     2. Puntee Cargar papel. (Load paper) o Sustituir papel (Replace paper), compruebe el mensaje que se muestra y, a continuación, puntee Sí (Yes).

   Nota

   • Cuando cargue en la ranura de alimentación inferior, toque el área .

   • Si se alimenta una hoja cortada u otro rollo, aparecerá un mensaje para pedirle que lo retire primero.

     Tras seguir las instrucciones que se muestran en pantalla para retirar el papel, vuelva a llevar a cabo la operación.

   • Si el rollo de papel está cargado pero no se ha podido alimentar, aparecerá un mensaje para preguntarle si se debe o no alimentar el rollo de papel.

     Puntee Sustituir papel, retire el papel y continúe con el siguiente paso.

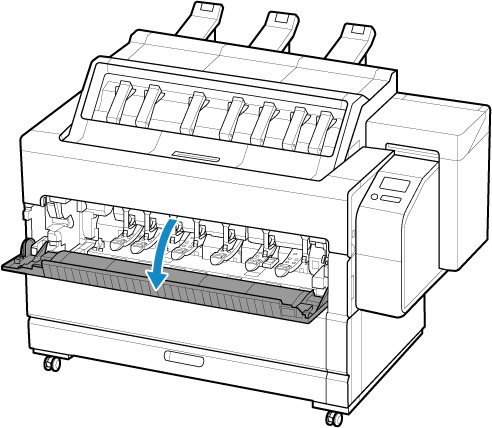

2. Abra la cubierta de rollo 1.

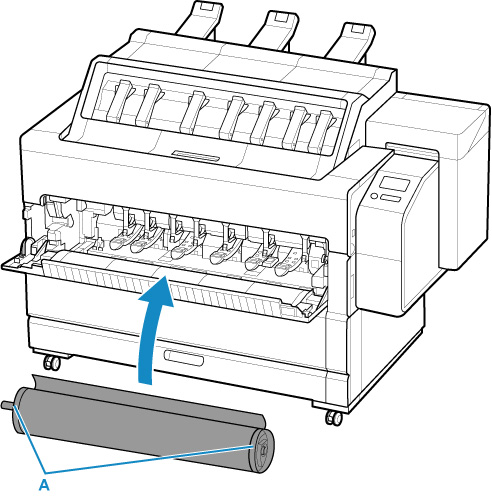

3. Sujete las bridas (A) de forma que el tope del soporte quede a la izquierda y coloque lentamente el soporte del rollo en la cubierta de rollo abierta.



   Precaución

   • Al colocar el rollo de papel, tenga cuidado de no dejar que se caiga y hacerse daño.

   • Al cargar el rollo de papel, no debe introducirlo directamente en la impresora, sino que primero debe colocarlo en la cubierta de rollo abierta. Puede hacerse daño en la zona lumbar.

   Importante

   • Antes de cargar el rollo de papel en la impresora, asegúrese de que el soporte del rollo está instalado en la dirección correcta.

   • Coloque el soporte del rollo de modo que el rollo de papel no quede cargado en dirección opuesta.

   • No ejerza mucha fuerza sobre la cubierta de rollo cuando coloque el soporte del rollo. Además, no debe pisarlo ni sentarse encima de él.

   Nota

   • Para conocer el procedimiento para unir el rollo de papel al soporte del rollo, consulte "Carga de rollos en el soporte del rollo".

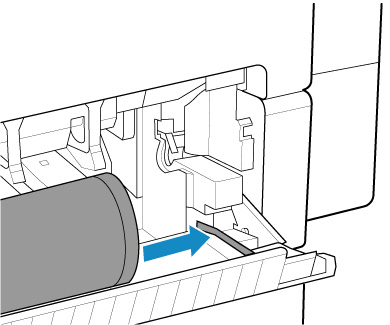

4. Deslice el soporte del rollo hacia la derecha.

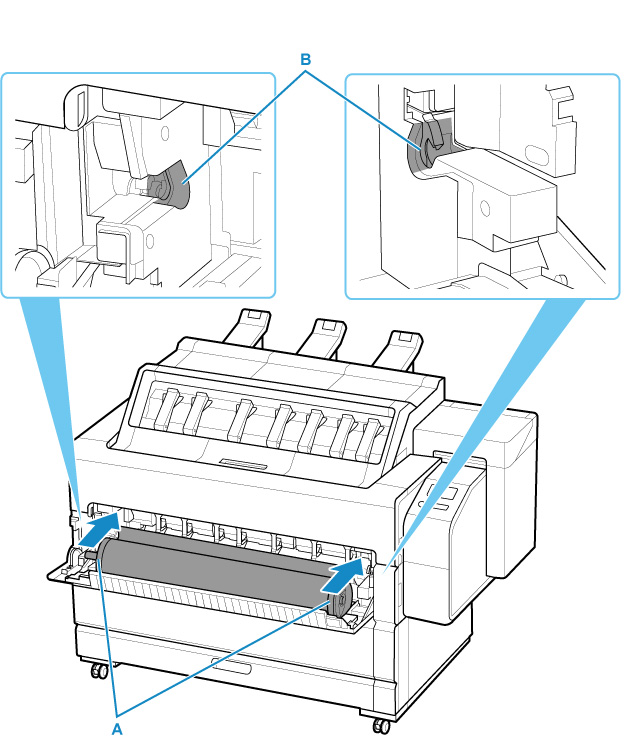

5. Sujete la pieza con las bridas (A) y fije el eje del soporte del rollo de modo que quede alineado con los surcos de guía derecho e izquierdo (B) de la ranura del soporte de rollo.



Precaución

• Al hacerlo, tenga cuidado de no pillarse los dedos entre el soporte del rollo y la impresora.

Importante

• Si el extremo inicial del rollo de papel se ha pegado con cinta o una tira de papel para evitar que se desenrolle, retire la cinta o la tira de papel antes de cargar el rollo de papel en la impresora.

  Si carga el rollo de papel en la impresora con el extremo inicial pegado, solo parte del rollo de papel se alimentará en la ranura de alimentación de papel, lo que podría causar daños en el rollo de papel.

• Si el extremo inicial del rollo de papel se ha cortado torcido o plegado, puede que no se alimente correctamente. Corte el extremo inicial del rollo de papel con unas tijeras o un instrumento similar y alíselo.

• Asegúrese de que el rollo de papel no presente ninguna holgura antes de cargarlo.

• Quite cualquier holgura presente en el rollo de papel antes de cargarlo.

• Si el papel está arrugado u ondulado, alíselo antes de cargarlo.

• Cargue el rollo de forma que no quede ningún espacio entre el borde derecho del papel y el soporte del rollo.



• En función del papel, es posible que el rollo de papel se rasgue al introducirlo y que no se alimente correctamente. En este caso, deberá cargar el papel manualmente tras establecer Ajuste de retención de papel (Paper retention settings) en Liberar (Release) en la pantalla táctil. Levante la palanca de liberación, introduzca el rollo de papel hasta que sobresalga el extremo inicial por la placa, baje la palanca de liberación y, a continuación, lleve a cabo el siguiente paso. Sin embargo, si se ha configurado Ajuste de retención de papel (Paper retention settings) en Liberar (Release), el cambio automático de los rollos superior e inferior no es posible.

• Cuando se selecciona Activar (Enable) en Aliment. auto. de rollo de papel.

  Continúe con el paso 6.

• Cuando se selecciona Desactivar (Disable) en Aliment. auto. de rollo de papel.

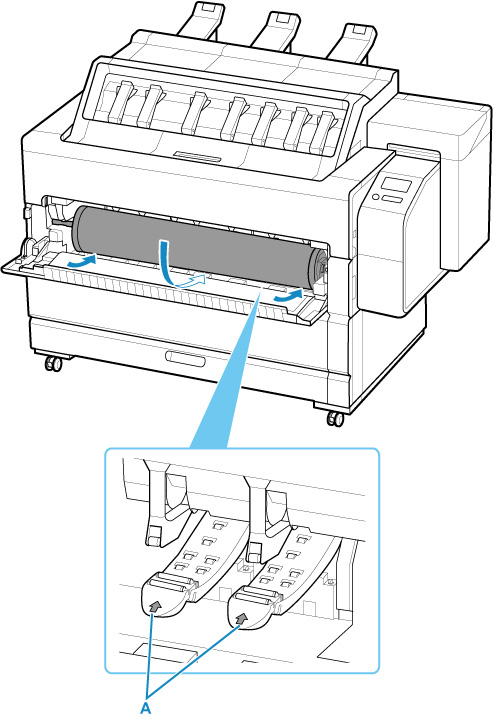

  Extraiga el papel uniformemente, inserte el extremo inicial entre el rollo de papel y las flechas (A) directamente debajo del mismo y alimente el rollo de papel hasta oír un sonido.



  Importante

  • Al alimentar el extremo inicial del rollo de papel, asegúrese de que todo el ancho del rollo de papel se ha separado y se alimenta desde el rollo. Si el rollo de papel se alimenta con parte del rollo de papel aún pegado al rollo, el rollo de papel podría dañarse.

  • Tenga cuidado de no manchar la superficie de impresión del rollo de papel al insertarlo en la ranura. La calidad de la impresión puede verse afectada. Es recomendable utilizar guantes de tela limpios al manipular los rollos a fin de proteger la superficie de impresión.

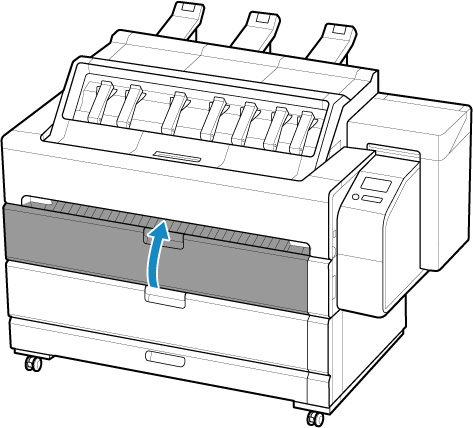

6. Cierre la tapa del rollo 1.



   • Cuando se selecciona Activar (Enable) en Aliment. auto. de rollo de papel (Roll paper auto feed).

     El rollo de papel es pesado.

   • Cuando se selecciona Desactivar (Disable) en Aliment. auto. de rollo de papel (Roll paper auto feed).

     Puntee Inic. aliment. y se iniciará la alimentación del papel.

   Importante

   • En función del entorno circundante, el extremo inicial del rollo de papel se atasca debido a la electricidad estática o la humedad, de modo que el rollo de papel no se puede alimentar correctamente. En este caso, establezca Aliment. auto. de rollo de papel (Roll paper auto feed) en Desactivar (Disable) y, a continuación, alimente el rollo de papel.

   • Si el rollo de papel no está recto y centrado, es posible que no se cargue correctamente. En ese caso, establezca Aliment. auto. de rollo de papel (Roll paper auto feed) en Desactivar (Disable) antes de la alimentación.

   • Cuando Aliment. auto. de rollo de papel (Roll paper auto feed) se establece en Activar (Enable) y colocar el soporte del rollo sin el rollo de papel cargado en el soporte del rollo, aparece Preparando para alimentarel papel... (Preparing to feed the paper...) en el panel de control. En este caso, pulse el botón Parar en el panel de control para cancelar la alimentación.

   Una vez que comienza la alimentación del papel, deberá realizar lo siguiente, en función de la configuración Gestionar cantidad rollos restant. (Manage remaining roll amount), el código de barras impreso en los rollos y la configuración Método selección tipo de papel (Media type selection method). (Consulte "Seguir la pista de la cantidad de rollo de papel que queda").

   • Cuando se selecciona Desactivar (Disable) o Estimación automática (Auto estimate).

     • Cuando se selecciona Manual o Auto. con confirmación (Auto with confirmation) en Método selección tipo de papel (Media type selection method).

       Se muestra un menú para la selección del tipo de soporte en la pantalla táctil. Ponga en funcionamiento la pantalla táctil y seleccione el tipo de soporte que va a utilizar.

     • Cuando se selecciona Detección automática (Auto detect) en Método selección tipo de papel (Media type selection method).

       Verá un candidato para el tipo de soporte que ha estimado para la pantalla táctil. Después de 5 segundos, se selecciona el tipo de papel del primer elemento. Si elige un candidato diferente, puede utilizar la pantalla táctil para seleccionar el tipo de papel que desee.

     • Cuando se selecciona Usar tipo soporte actual (Use current media type) en Método selección tipo de papel (Media type selection method).

       Se muestra un menú para la selección del tipo de soporte en la pantalla táctil. Después de 5 segundos, se seleccionará el tipo de soporte con el tipo de soporte fijo.

   • Cuando se selecciona Códigos de barras (Barcodes) en Gestionar cantidad rollos restant. (Manage remaining roll amount) y si el código de barras está impreso.

     El tipo y cantidad de papel restante se detectan automáticamente en función del código de barras impreso en el rollo. No es necesario especificar el tipo y la longitud del papel.

   • Cuando se selecciona Códigos de barras (Barcodes) en Gestionar cantidad rollos restant. (Manage remaining roll amount) y si el código de barras no está impreso.

     • Cuando se selecciona Manual en Método selección tipo de papel (Media type selection method).

       Se muestra un menú para la selección del tipo de soporte y la longitud en la pantalla táctil.Ponga en funcionamiento la pantalla táctil, seleccione el tipo de soporte que va a utilizar e introduzca su longitud.

     • Cuando se selecciona Auto. con confirmación (Auto with confirmation) en Método selección tipo de papel (Media type selection method).

       Se muestra un menú para la selección de los candidatos del tipo de soporte estimado y la longitud de papel. Interactúe con la pantalla táctil, seleccione el tipo de soporte que desee utilizar e introduzca la longitud.

     • Cuando se selecciona Detección automática (Auto detect) en Método selección tipo de papel (Media type selection method).

       Se muestra un menú para la selección de los candidatos del tipo de soporte estimado y la longitud de papel.Después de 5 segundos, se selecciona el tipo de papel del primer elemento. Si elige un candidato diferente, puede utilizar la pantalla táctil para seleccionar el tipo de papel que desee.

     • Cuando se selecciona Usar tipo soporte actual (Use current media type) en Método selección tipo de papel (Media type selection method).

       Aparece un menú para la selección del tipo de soporte y la longitud del papel en la pantalla táctil. Después de 5 segundos, se seleccionará el tipo de soporte con el tipo de papel fijo.

   Importante

   • Corte el borde del rollo mediante la función Cortar papel si el borde está arrugado o sucio. (Consulte "Especificar el método de corte para rollos").

   • Al seleccionar el tipo de soporte en la pantalla táctil, asegúrese de que coincidan el tipo de soporte establecido en el controlador de la impresora y el tipo de soporte cargado en la impresora.

   Nota

   • Si ha seleccionado Auto. con confirmación (Auto with confirmation) o Detección automática (Auto detect) en Método selección tipo de papel (Media type selection method) y está utilizando el código de barras para gestionar el rollo de papel restante, se lee primero el código de barras. Si no lee el código de barras, detectará el tipo de soporte del resultado estimado y mostrará el candidato.

   • Para obtener información acerca de los tipos de soporte que puede seleccionar, consulte la "Lista de información sobre el papel".

   • Ajustar la alineación del cabezal de impresión con el tipo de papel que se va a utilizar al imprimir puede mejorar la calidad de la impresión. (Consulte "Ajuste automático para enderezar las líneas y los colores").

   • La impresora detecta automáticamente el ancho del rollo de papel cuando se carga el papel.

     Cuando se utiliza un rollo de papel con un ancho definido por el usuario, el ancho detectado y el ancho establecido deben coincidir exactamente. Por esta razón, aunque se haya cargado el rollo de papel correcto, la detección puede fallar.

     En este caso, puede corregirlo y establecer el ancho del rollo de papel que desea utilizar en Añadir ancho del rollo prioritario (Add priority roll paper width).

     • Añadir ancho del rollo prioritario
