Entfernen eines Rollenpapierstaus

Bei Papierstaus von Rollenpapier gehen Sie wie folgt vor.

Hinweis

• Wenn die Spitze des Rollenpapiers im Schlittenfeststeckt, z. B. wenn das Rollenpapier stark gewellt ist, können Sie Papierstaus u. U. vermeiden, indem Sie die Schneidemethode für Rollenpapier auf Manueller Schnitt (User cut) und die Papierspitzenerkennung auf Nicht erkennen (Do not detect) setzen.

  • Festlegen der Schnittmethode für Rollen

• Wenn das Papier sich häufig staut, lesen Sie die Hinweise zum Umgang mit Papier.

• Hinweise zum Umgang mit Papier

Wichtig

• Rollenpapier kann nicht geladen werden, wenn der Korb verwendet wird. Verstauen Sie den Korb, und schließen Sie das Zubehörfach, wenn Sie Rollenpapier einlegen.

  • Verwenden des Korbs an der Vorderseite des Druckers

• Entfernen Sie alle gedruckten Dokumente aus dem oberen Ausgabefach, bevor Sie beginnen.

  • Entfernen gedruckter Dokumente aus dem oberen Ausgabefach

• Film ansehen

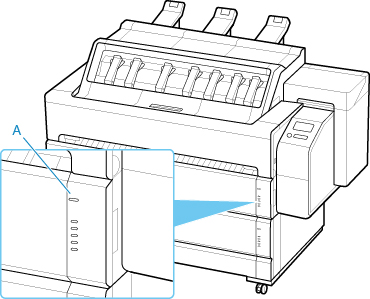

1. Überprüfen Sie die Einzuganzeige (A) und das zugeführte Rollenpapier.

   Das Rollenpapier wird auf der Seite eingezogen, auf der die Einzuganzeige leuchtet.



2. Öffnen Sie die Wartungsabdeckung.



3. Heben Sie den Freigabehebel an.



4. Öffnen Sie die obere Abdeckung.

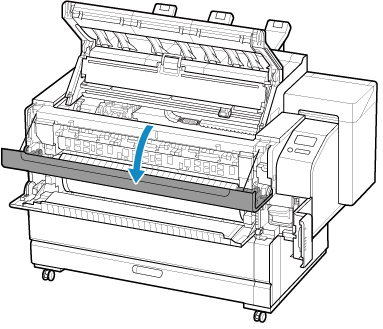

5. Öffnen Sie die Innenabdeckung.



   Wichtig

   • Berühren Sie niemals die Lineare Skala (A), die Schlittenschiene (B) oder den Tintenschlauch-Stabilisator (C). Berühren dieser Komponenten kann zu einer Fehlfunktion führen.

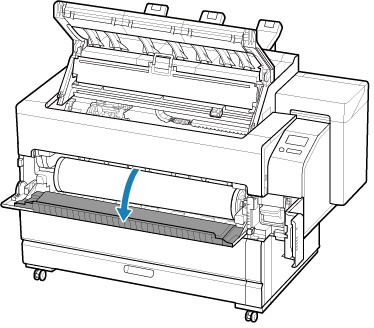

6. Öffnen Sie die Rollenabdeckung auf der Seite, an der die Einzuganzeige aufgeleuchtet hat.



7. Führen Sie die folgenden Schritte nur durch, wenn das Papier oben ausgegeben wird.

   1. Öffnen Sie die Abdeckung der Transporteinheit.



   2. Öffnen Sie die Innenabdeckung der Transporteinheit.



8. Wenn der Schlitten zugänglich ist, schieben Sie ihn an die linke oder rechte Seite, weg vom gestauten Papier.

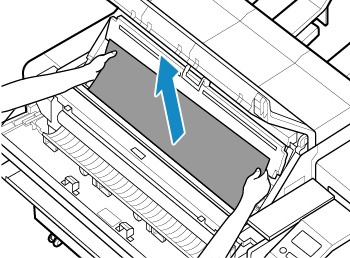

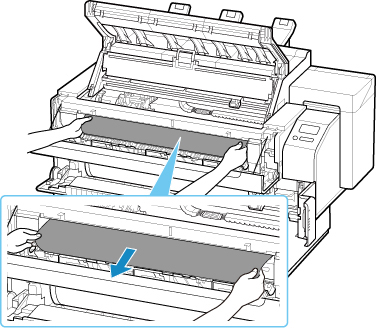

9. Ziehen Sie das Papier in der Innenabdeckung nach oben heraus.

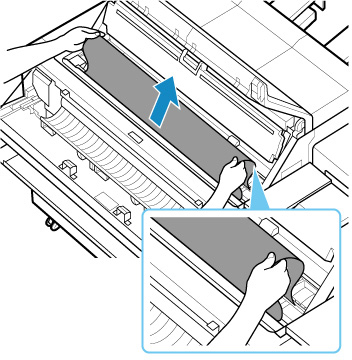

   Ziehen Sie das Papier nach oben, damit der zerknitterte Teil nach vorne kommt, und lassen Sie das Papier sich in der Innenabdeckung lockern.

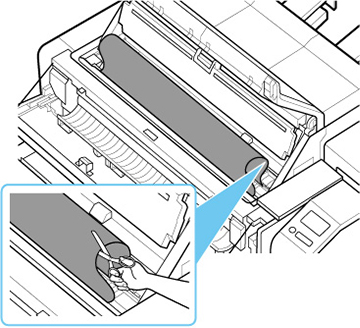

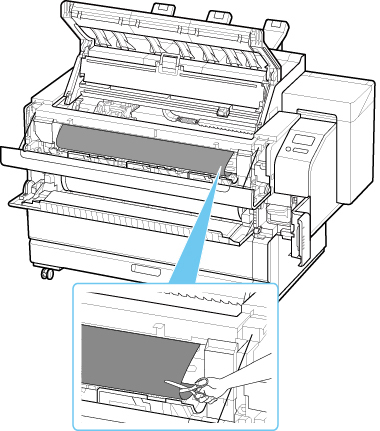

10. Schneiden Sie das Papier innerhalb der Innenabdeckung mit einer Schere ab.



    Vorsicht

    • Achten Sie darauf, sich nicht selbst zu verletzen oder den Drucker bzw. die Walze beim Schneiden zu verkratzen.

11. Führen Sie die folgenden Schritte nur durch, wenn das Papier oben ausgegeben wird.

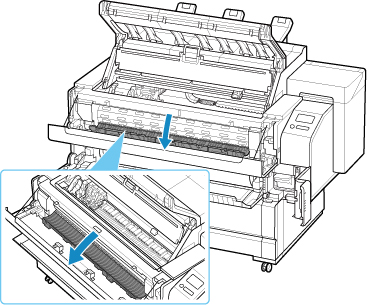

    1. Ziehen Sie das in der Transporteinheit eingeklemmte Papier nach vorne heraus.

       Ziehen Sie das Papier von oben zur Vorderseite heraus, um in der Transporteinheit eine Lockerung zu erreichen.



    2. Schneiden Sie das Papier in der Transporteinheit mit einer Schere ab.



       Vorsicht

       • Achten Sie darauf, sich nicht selbst zu verletzen oder den Drucker bzw. die Walze beim Schneiden zu verkratzen.

    3. Ziehen Sie das Papier aus dem Ausgabefach und versuchen Sie, es zu entfernen.

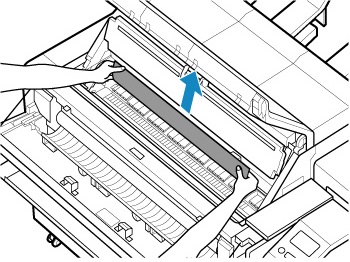

12. Wenn sich Papier in der Innenabdeckung befindet, ziehen Sie das Papier aus der Seite der Innenabdeckung heraus, um es zu entfernen.



    Wichtig

    • Berühren Sie niemals die Lineare Skala (A), die Schlittenschiene (B) oder den Tintenschlauch-Stabilisator (C). Berühren dieser Komponenten kann zu einer Fehlfunktion führen.

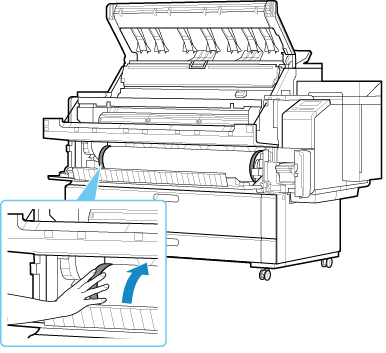

13. Wickeln Sie das Rollenpapier auf, indem Sie den Flansch an der Rollenpapierzufuhr drehen.



14. Schließen Sie die Innenabdeckung der Transporteinheit, die Abdeckung der Transporteinheit, die Rollenabdeckung, die Innenabdeckung und die obere Abdeckung.

15. Senken Sie den Freigabehebel ab.

16. Schließen Sie die Wartungsabdeckung.

    Hinweis

    • Wenn Sie die Spitzen genauer ausrichten möchten, wählen Sie auf dem Touchscreen das Papier aus, das eingezogen wird. Wählen Sie anschließend Zuführen/Schnitt (Feed/Cut) und dann Pap. schneid. (Cut paper) aus, um die Spitzen abzuschneiden.

      • Festlegen der Schnittmethode für Rollen
