Regolazione della distorsione delle righe

Se le righe stampate risultano distorte, eseguire Regol. angolaz. testina di stampa (Print head angle adjustment) per regolare l'angolo della testina di stampa. Regol. angolaz. testina di stampa (Print head angle adjustment) richiede di esaminare una stampa di prova stampata e di regolare l'angolo utilizzando la leva di regolazione dell'angolazione.

Regolare sempre l'angolo della testina di stampa dopo aver sostituito la testina di stampa.

Nota

• Per la regolazione si consiglia di utilizzare il tipo di carta utilizzato più frequentemente.

Carta da preparare

Quando si utilizzano i rotoli

Un rotolo inutilizzato largo almeno 254,0 mm (10,00")

Quando si utilizzano fogli

Un foglio di carta inutilizzata almeno di formato A4/Letter

Eseguire la regolazione come indicato di seguito.

1. Caricare la carta.

   • Caricamento di rotoli sul supporto per rotoli
   • Caricamento del rotolo superiore nella stampante
   • Caricamento del rotolo inferiore sull'unità rotolo (opzione)
   • Caricamento di fogli nella stampante

   Importante

   • Assicurarsi sempre che la carta caricata corrisponda al tipo di carta specificato sulla stampante. La regolazione non può essere completata correttamente se la carta caricata non corrisponde alle impostazioni.

2. Toccare Manutenzione (Maintenance) sulla schermata HOME.

   • Touchscreen

   Viene visualizzata la schermata Manutenzione (Maintenance).

3. Toccare Regol. angolaz. testina di stampa (Print head angle adjustment).

   Viene visualizzato un messaggio di conferma.

4. Toccare Sì (Yes).

   Il carrello si sposta e viene visualizzata la guida per la regolazione della procedura di regolazione angolazione della testina di stampa sul touchscreen.

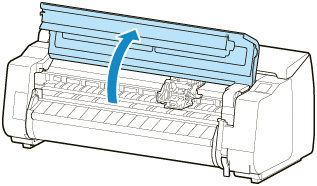

5. Aprire il coperchio superiore.

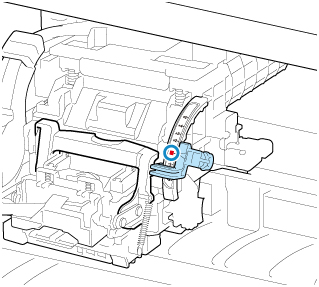

6. Allineare la leva di regolazione dell'angolazione con il quadrato rosso e chiudere il coperchio superiore.



   Viene stampata una pagina di prova per la regolazione.

   Importante

   • Non toccare la scala lineare (A), la chiavetta carrello (B) o lo stabilizzatore del tubo d'inchiostro (C). Toccarli potrebbe causare il malfunzionamento.



7. Esaminare la pagina di prova per la regolazione. Determinare il gruppo di linee più dritto.

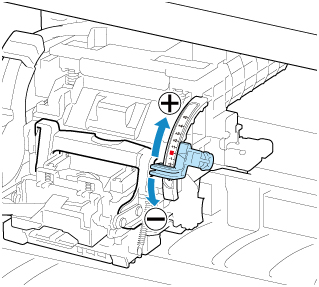

8. Quando viene visualizzato il messaggio, aprire il coperchio superiore e spostare la leva di regolazione dell'angolazione in modo da ottenere una corrispondenza con il numero (o il quadrato) del gruppo di linee più diritto.

   Se nessun gruppo di linee è perfettamente diritto, spostare la leva di regolazione dell'angolazione in una posizione tra i numeri (o tra il numero e il quadrato) dei due gruppi di linee meno disallineate.



9. Chiudere il coperchio superiore.

   La testina di stampa è adesso diritta e la regolazione è completata.
