Caricamento del rotolo inferiore sull'unità rotolo (opzione)

Effettuare le seguenti operazioni per caricare la carta in rotolo nell'unità rotolo (Rotolo 2 (inferiore)).

Se Attiva è selezionato in Alim. automatica carta in rotolo, la carta in rotolo viene alimentata in modo automatico semplicemente caricandola.

Importante

  • Caricare i rotoli solo quando la stampante è accesa. Se la stampante è spenta quando si carica un rotolo, la carta potrebbe non avanzare correttamente quando si accende la stampante.

  • Prima di caricare un rotolo, verificare che la parte interna del coperchio superiore o della guida di uscita non sia sporca. Se queste aree sono sporche, si consiglia di pulirle prima di eseguire qualsiasi operazione. (Vedere "Pulizia dell'interno del coperchio superiore".).

  • Se si utilizza l'unità rotolo come dispositivo di alimentazione, in base alla posizione del raccoglitore, l'estremità tagliata della carta in rotolo espulsa entra nell'unità rotolo e può causare un inceppamento della carta o ridurre la qualità di stampa quando sono attive le impostazioni "Stampa senza bordo" o "Pretaglio bordo" in fase di caricamento della carta. In questo caso, cambiare la posizione del raccoglitore e stampare. (Vedere "Esempio di configurazioni raccoglitore").

  • Se Impost. conservazione carta è impostato su Rilascia, la carta in rotolo non viene alimentata automaticamente.

  • Per i dettagli sulla carta in rotolo che può essere alimentata automaticamente, vedere "Elenco informazioni carta".

Nota

  1. Toccare l'area di visualizzazione delle impostazioni della carta nella schermata Home del touchscreen.

    Nota

    • Toccare il pulsante HOME se la schermata Home non viene visualizzata.

    • Se Attiva è selezionato in Alim. automatica carta in rotolo.

      Procedere al punto 2.

    • Se Disattiva è selezionato in Alim. automatica carta in rotolo.

      1. Toccare l'area .

      2. Toccare Caricare la carta. o Sostituisci carta, controllare il messaggio visualizzato e infine toccare Sì.

    Nota

    • Se è stato alimentato un foglio singolo o della carta in rotoli che non verrà utilizzata dal Rotolo 1 (superiore), viene visualizzato un messaggio che richiede di rimuovere la carta.

      Dopo aver seguito le istruzioni sullo schermo per rimuovere la carta, ripetere l'operazione.

    • Se nel Rotolo 1 (superiore) è caricata della carta in rotolo, ma non è selezionato Rotolo 1 (superiore) come alimentazione carta, viene visualizzato un messaggio che chiede se cambiare o meno la carta.

      Toccare Sostituisci carta, rimuovere la carta e procedere con il passo successivo.

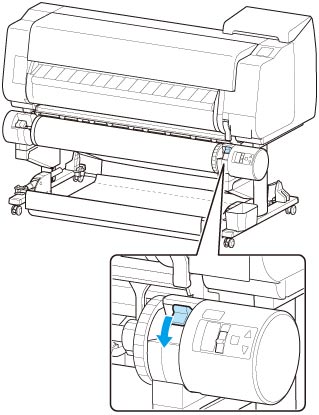

  2. Portare l'interruttore Blocco supporto per rotolo sull'unità rotolo nella posizione di sblocco.

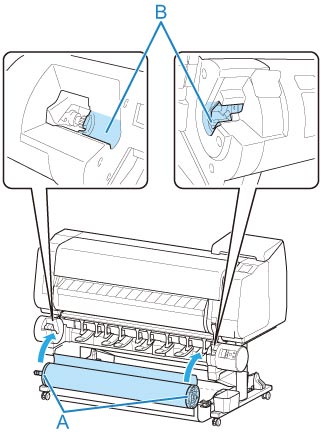

  3. Afferrare le flange (A) in modo che l'ingranaggio bianco del supporto per rotolo si trovi a sinistra, allineare l'albero del supporto per rotolo alle scanalature di guida destra e sinistra dello slot supporto rotolo (B) ed eseguire il caricamento.

    Attenzione

    • Prestare attenzione a non far cadere il rotolo e a non farsi male durante il caricamento del rotolo stesso.

    • Durante il caricamento della carta in rotolo, prestare attenzione a non schiacciarsi le dita tra l'albero del supporto per rotolo e le scanalature di guida (B).

    Importante

    • Se il bordo anteriore della carta in rotolo è fissato con nastro adesivo o con una fascetta di carta (per evitare che la carta si srotoli), rimuovere il nastro o la fascetta prima di caricare la carta in rotolo nello slot supporto rotolo.

      Se si carica la carta nello slot supporto rotolo con il bordo anteriore bloccato, solo una parte della carta in rotolo viene alimentata all'alimentatore manuale della carta, danneggiando la carta in rotolo.

    • Se il bordo anteriore della carta in rotolo è storto o piegato, potrebbe non essere alimentato correttamente. Tagliare il bordo anteriore della carta in rotolo con le forbici o uno strumento simile e raddrizzarlo.

    • Caricare la carta in rotolo in modo che non venga caricata nella direzione opposta.

    • Assicurarsi che la carta in rotolo sia tesa correttamente e caricarla.

    • A seconda dell'ambiente circostante, il bordo anteriore della carta in rotolo è bloccato a causa dell'elettricità statica o dell'umidità, quindi la carta in rotolo potrebbe non essere alimentata correttamente. In questo caso, impostare Alim. automatica carta in rotolo su Disattiva, quindi alimentare la carta in rotolo.

    • Se la carta in rotolo non è centrata, potrebbe non essere alimentata correttamente. In questo caso, impostare Alim. automatica carta in rotolo su Disattiva, quindi alimentare la carta in rotolo.

    • Se Alim. automatica carta in rotolo è impostato su Attiva e si fissa il supporto per rotolo senza carta in rotolo caricata sul supporto per rotolo, il messaggio Preparazione alimentazione carta... viene visualizzato sul pannello dei comandi. In questo caso, premere il pulsante Stop sul pannello dei comandi per annullare l'alimentazione.

    Nota

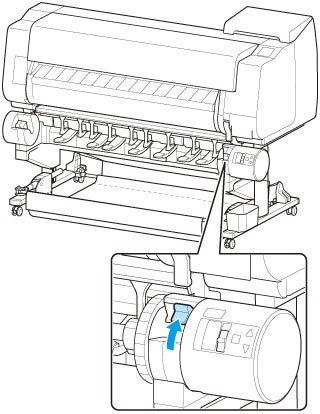

  4. Portare l'interruttore Blocco supporto per rotolo sull'unità rotolo nella posizione di blocco.

    Importante

    • Se non si porta l'interruttore Blocco supporto per rotolo nella posizione di blocco, la carta in rotolo non può essere alimentata automaticamente.

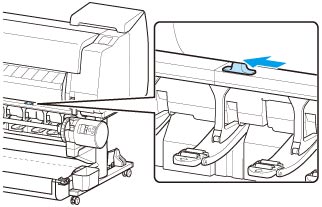

  5. Portare l'interruttore linguetta di alimentazione sulla parte superiore dell'unità rotolo nella posizione dell'icona di alimentazione a sinistra.

    • Se Attiva è selezionato in Alim. automatica carta in rotolo.

      La carta in rotolo viene alimentata.

    • Se Disattiva è selezionato in Alim. automatica carta in rotolo.

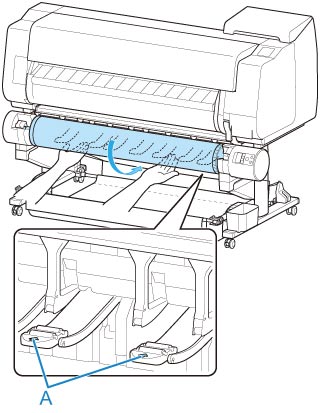

      Estrarre la carta in rotolo in maniera uniforme, inserire il bordo anteriore tra la carta in rotolo e le frecce (A) subito sotto e alimentare la carta in rotolo finché non viene emesso un suono.

      Toccare Avvia alimen., la carta in rotolo viene alimentata.

    Importante

    • Se la carta in rotolo si è srotolata, rimuovere la parte non tesa prima di caricare la carta in rotolo.

    • Durante l'alimentazione del bordo anteriore della carta in rotolo, assicurarsi che l'intera larghezza della carta in rotolo venga separata e alimentata dal rotolo. Se la carta in rotolo viene alimentata con parte della carta ancora fissata al rotolo, la carta in rotolo verrà danneggiata.

    • Prestare attenzione a non sporcare la superficie di stampa della carta in rotolo durante l'inserimento nell'alimentatore. Questo potrebbe influire sulla qualità di stampa. Per proteggere la superficie di stampa, si consiglia di indossare guanti puliti di tessuto quando si maneggiano i rotoli.

    • Se la carta è arricciata o ondulata, appiattirla prima di caricarla.

    • Caricare il rotolo in modo che non siano presenti spazi tra il bordo destro della carta e il supporto per rotolo.

    • A seconda della carta, la carta in rotolo potrebbe risultare graffiata durante l'alimentazione e non essere alimentata correttamente. In questo caso, è necessario alimentare manualmente la carta dopo aver impostato Impost. conservazione carta su Rilascia sul touchscreen. Sollevare la leva di rilascio, far avanzare la carta in rotolo finché il bordo anteriore non è visibile sul vassoio, abbassare la leva di rilascio e procedere con il passo successivo. Tuttavia, se Impost. conservazione carta è impostato su Rilascia, non è possibile cambiare automaticamente i rotoli superiore e inferiore.

    Una volta che si avvia l'alimentazione della carta, sarà necessario eseguire quanto segue, in base all'impostazione di Gestisci quant. rotolo rimanente e al codice a barre stampato sui rotoli. (Vedere "Informazioni sulla quantità di carta in rotolo residua").

    • Se Disattiva o Messaggio di avviso è selezionato in Gestisci quant. rotolo rimanente.

      Sul touchscreen viene visualizzato un menu per la selezione del tipo di supporto. Agire sul touchscreen e selezionare il tipo di supporto da utilizzare.

    • Se Codici a barre è selezionato in Gestisci quant. rotolo rimanente e il codice a barre è stampato.

      Il tipo e la quantità di carta residua vengono rilevati automaticamente in base al codice a barre stampato sul rotolo. Non è necessario specificare il tipo e la lunghezza della carta.

    • Se Codici a barre è selezionato in Gestisci quant. rotolo rimanente e il codice a barre non è stampato.

      Sul touchscreen viene visualizzato un menu per la selezione del tipo di supporto e della lunghezza. Agire sul touchscreen, selezionare il tipo di supporto da utilizzare e specificarne la lunghezza.

    Importante

    • Se Attiva è selezionato in Mantieni tipo di supporto, non è necessario specificare il tipo di carta.

    • Se il bordo del rotolo è increspato o sporco, tagliarlo utilizzando la funzione Taglia carta. (Vedere "Specifica del metodo di taglio per i rotoli").

    • Quando si seleziona il tipo di supporto sul touchscreen, assicurarsi che il tipo di supporto impostato nel driver della stampante e il tipo di supporto caricato nella stampante corrispondano.

    Nota
