Caricamento di fogli nella stampante

Effettuare le seguenti operazioni per caricare fogli nella stampante.

Importante

  • La carta arricciata o ondulata può incepparsi. Se necessario, appiattirla, quindi ricaricarla.

  • Caricare la carta mantenendola diritta. Il caricamento della carta in obliquo causerà un errore. (Vedere "1317").

  • Se non si utilizza il supporto, assicurarsi che non vi sia alcun oggetto sotto la stampante. Se è presente un qualsiasi oggetto sotto la stampante, la carta potrebbe venire danneggiata o incepparsi.

Nota

  • Prima di caricare fogli singoli, verificare che la parte interna del coperchio superiore o della guida di uscita non sia sporca. Se queste aree sono sporche, si consiglia di pulirle prima di eseguire qualsiasi operazione. (Vedere "Pulizia dell'interno del coperchio superiore".).

  • Conservare la carta inutilizzata nella confezione originale, al riparo da temperature elevate, umidità e luce diretta del sole.

  1. Selezionare i fogli come alimentazione carta.

    • Se viene ricevuto un lavoro di stampa

      I fogli vengono selezionati automaticamente e il tipo e il formato del supporto specificati dal lavoro di stampa vengono visualizzati sul touchscreen.

      Toccare OK e Caricare la carta..

    • Se non viene ricevuto nessun lavoro di stampa

      1. Toccare l'area di visualizzazione delle impostazioni della carta sul touchscreen.

        Nota

        • Toccare il pulsante HOME se la schermata Home non viene visualizzata.

      2. Toccare l'area .

      3. Toccare Caricare la carta. o Sostituisci carta.

    Nota

    • Se è stata fatta avanzare della carta che non verrà utilizzata, viene visualizzato un messaggio che richiede di rimuoverla.

      Seguire le istruzioni sullo schermo per rimuovere la carta e ripetere l'operazione.

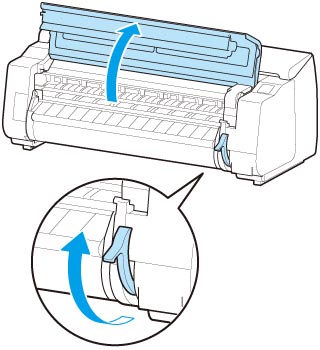

  2. Aprire il coperchio superiore e sollevare la leva di rilascio.

    Importante

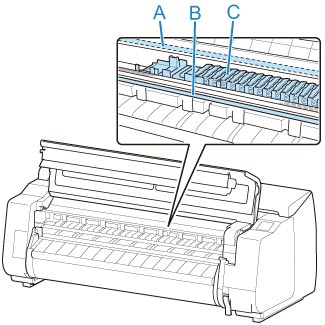

    • Non toccare la scala lineare (A), la chiavetta carrello (B) o lo stabilizzatore del tubo d'inchiostro (C). Toccarli potrebbe causare il malfunzionamento.

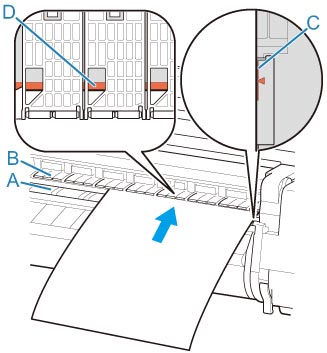

  3. Posizionare il foglio con il lato di stampa verso l'alto, inserirlo con orientamento verticale tra il vassoio (A) e l'alloggiamento carta (B), quindi allineare il bordo più lontano della carta attenendosi alla procedura seguente.

    1. Procedere al caricamento mantenendo l'allineamento con la linea allineamento carta (C) sul lato destro.

    2. Allineare il bordo più lontano del foglio inserito al bordo anteriore della linea allineamento carta (D), come mostrato nella figura.

    Il foglio inserito aderisce automaticamente alla superficie del vassoio.

    Importante

    • Caricare il foglio in modo che sia parallelo alla linea allineamento carta (C) sul lato destro. Il caricamento della carta in obliquo causerà un errore.

    • La carta ondulata potrebbe sfregare contro la testina di stampa. Appiattire la carta ondulata prima di caricarla.

    Nota

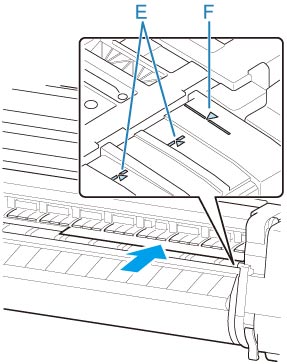

    • È inoltre possibile allineare il foglio singolo in base al suo bordo più vicino. In questo caso, caricare il foglio singolo allineando il bordo più vicino ai segni (E) sul vassoio e il bordo destro alla linea allineamento carta (F) sul lato destro.

    • È possibile regolare la potenza di vuoto che mantiene la carta contro il vassoio quando la leva di rilascio è sollevata. Se risulta difficile caricare la carta, toccare Aspirazione sul touchscreen e regolare la potenza di vuoto. La potenza di vuoto può essere regolata su 5 livelli.

      Tuttavia, anche se si aumenta l'aspirazione, potrebbe non essere sufficiente per trattenere alcuni tipi di carta contro il vassoio. In questo caso, caricare la carta manualmente.

    • La posizione dei fogli viene assicurata mediante l'aspirazione attraverso i fori presenti sul vassoio. L'eventuale rumore prodotto dall'aspirazione durante il caricamento della carta in alcune posizioni non è indice di problemi. Se il rumore risulta fastidioso, provare a spostare leggermente la carta verso sinistra o verso destra (fino a 1 mm (0,04")) mantenendola parallela alla linea allineamento carta.

    • L'aspirazione rimane attiva per circa 30 secondi durante il caricamento. Se non si riesce a terminare il caricamento di un foglio entro tale tempo, estrarre il foglio e reinserirlo per avviare nuovamente la trazione tramite aspirazione.

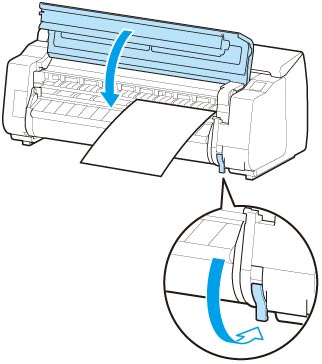

  4. Abbassare la leva di rilascio e chiudere il coperchio superiore.

    • Se viene ricevuto un lavoro di stampa

      Toccare OK per alimentare la carta e iniziare la stampa.

    • Se non viene ricevuto nessun lavoro di stampa

      Viene visualizzato un menu per la selezione del tipo di supporto.

      Selezionare il tipo di supporto caricato e toccare OK.

      La stampante inizia ad alimentare la carta.
