การเปลี่ยน ตลับหมึก

ขั้นตอนการเปลี่ยนชิ้นส่วน

เมื่อคุณจะต้องเปลี่ยนตลับหมึก ให้ปฏิบัติตามขั้นตอนด้านล่างนี้

• ดูภาพเคลื่อนไหว

1. ตรวจสอบว่าเครื่องพิมพ์เปิดอยู่

2. เปิดฝาครอบด้านบน (A)

   ตัวยึดหัวพิมพ์จะเคลื่อนไปยังตำแหน่งเปลี่ยน



   ข้อควรระวัง

   • ห้ามดันตัวยึดหัวพิมพ์ให้เคลื่อนหรือหยุดตามใจชอบ อย่าจับต้องตัวยึดหัวพิมพ์จนกระทั่งที่ใส่หยุดอย่างสมบูรณ์

   ข้อสำคัญ

   • ห้ามสัมผัสถูกชิ้นส่วนโลหะหรือส่วนอื่นภายในเครื่องพิมพ์

   • หากฝาครอบด้านบนเปิดทิ้งไว้นานเกินกว่า 10 นาที ตัวยึดหัวพิมพ์จะเลื่อนไปทางขวา ในกรณีนี้ ให้ปิดและเปิดฝาครอบด้านบนอีกครั้ง

3. ถอดตลับหมึกที่หมึกหมด

   ผลักแท็บ (B) จากนั้นยกตลับหมึกออก



   ข้อสำคัญ

   • อย่าแตะชิ้นส่วนอื่นๆ ที่อยู่ด้านข้างของตลับหมึก

   • หยิบจับตลับหมึกด้วยความระมัดระวังอย่าให้เลอะเสื้อผ้าหรือพื้นที่โดยรอบ

   • ทิ้งตลับหมึกที่หมึกหมดแล้วตามกฎและข้อกำหนดของการทิ้งอุปกรณ์สิ้นเปลืองในพื้นที่

   หมายเหตุ

   • อย่านำตลับหมึกสองตลับขึ้นไปออกพร้อมกัน ควรแน่ใจว่าได้เปลี่ยนตลับหมึกทีละตลับเมื่อทำการเปลี่ยนตลับหมึกสองตลับขึ้นไป

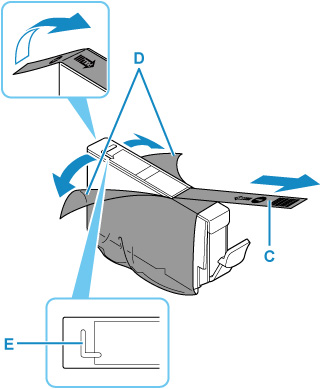

4. นำตลับหมึกใหม่ออกจากห่อบรรจุ และแกะเทปสีส้มออก (C) อย่างสมบูรณ์ หลังจากนั้นแกะฟิล์มป้องกันออก (D) อย่างสมบูรณ์



   ข้อสำคัญ

   • หยิบจับตลับหมึกอย่างระมัดระวัง อย่าทำหล่นหรือออกแรงบีบมากเกินไป

   • หากมีเทปสีส้มเหลืออยู่บนรูอากาศรูปร่าง-L (E) หมึกอาจกระเด็นออกมาเปื้อนหรือเครื่องพิมพ์อาจไม่สามารถพิมพ์งานได้อย่างถูกต้อง

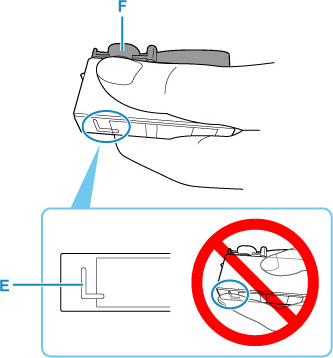

5. จับตลับหมึกด้วยแค็ปป้องกันสีส้ม (F) ชี้ขึ้นอย่ากีดขวางรูอากาศรูปร่าง L (E) อย่างระมัดระวัง

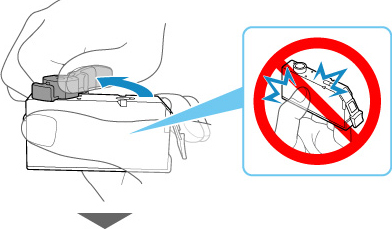

6. ค่อยๆ เกลียวแค็ปป้องกันสีส้ม (F) 90 องศาในแนวนอนเพื่อนำออกไป




   ข้อสำคัญ

   • อย่ากดด้านข้างของตลับหมึก หากคุณกดด้านข้างของตลับหมึกด้วยรูอากาศรูปร่าง L (E) ถูกกีดขวาง หมึกอาจกระเด็นออกมาเปื้อนได้

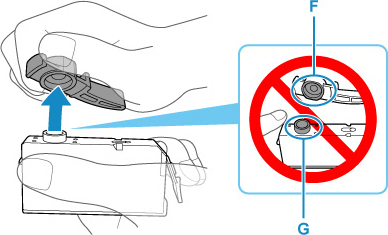

   • อย่าสัมผัสด้านในแค็ปป้องกัน (F) หรือพอร์ตหมึกเปิด (G) หมึกอาจทำให้เปื้อนมือของคุณหากสัมผัสสิ่งเหล่านั้น

   • อย่าติดแค็ปป้องกัน (F) กลับเข้าไปหลังจากแกะออก ทิ้งชิ้นส่วนตามกฎและข้อกำหนดการทิ้งอุปกรณ์สิ้นเปลืองในพื้นที่

7. ใส่ด้านหน้าของตลับหมึกในหัวพิมพ์ในลักษณะเอียง

   ตรวจสอบให้แน่ใจว่าตำแหน่งของตลับหมึกตรงกับฉลาก



8. กดที่ด้านบนของตลับหมึกจนกระทั่งตลับหมึกล็อกเข้าที่อย่างแน่นหนา



   ข้อสำคัญ

   • ไม่สามารถพิมพ์ได้ หากติดตั้งตลับหมึกในตำแหน่งที่ไม่ถูกต้อง ตรวจสอบให้แน่ใจว่าติดตั้งตลับหมึกในตำแหน่งที่ถูกต้องตามฉลากที่บนตัวยึดหัวพิมพ์

   • คุณไม่สามารถพิมพ์หากไม่ได้ติดตั้งตลับหมึกทั้งหมด ตรวจสอบให้แน่ใจว่าติดตั้งตลับหมึกทั้งหมด

9. ปิดฝาครอบด้านบน

   หมายเหตุ

   • หากข้อความระบุข้อผิดพลาดปรากฏขึ้นบน LCD หลังจากปิดฝาครอบด้านบน ให้ดำเนินการที่เหมาะสม

     • เมื่อเกิดข้อผิดพลาด

   • เมื่อเริ่มพิมพ์งานหลังจากเปลี่ยนตลับหมึก เครื่องพิมพ์จะเริ่มทำความสะอาดหัวพิมพ์โดยอัตโนมัติ ห้ามดำเนินการอื่นใดจนกระทั่งเครื่องพิมพ์เสร็จสิ้นการทำความสะอาดหัวพิมพ์

   • หากหัวพิมพ์ไม่อยู่ในแนวเดียวกัน ตามที่แสดงด้วยเส้นบรรทัดที่พิมพ์ออกมาไม่ตรงหรืออาการที่คล้ายกัน ให้จัดตำแหน่งหัวพิมพ์

หมายเหตุเกี่ยวกับตลับหมึก

ข้อสำคัญ

• ใช้ตลับหมึกใหม่สำหรับการเปลี่ยนทดแทน การติดตั้งตลับหมึกที่ใช้แล้วอาจทำให้หัวพิมพ์อุดตัน นอกจากนี้ ตลับหมึกดังกล่าวจะทำให้เครื่องพิมพ์ไม่สามารถแจ้งคุณได้อย่างเหมาะสมว่าควรจะเปลี่ยนตลับหมึกเมื่อใด

• หลังจากติดตั้งตลับหมึกแล้ว อย่าถอดออกจากเครื่องพิมพ์และวางไว้ข้างนอกโดยเปิดทิ้งไว้ เพราะจะทำให้ตลับหมึกแห้ง และเครื่องพิมพ์อาจทำงานไม่ถูกต้องเมื่อติดตั้งคาร์ทริดกลับเข้าไปตามเดิม เพื่อรักษาคุณภาพการพิมพ์ดีที่สุด ให้ใช้ตลับหมึกภายในหกเดือนหลังจากการใช้งานครั้งแรก

หมายเหตุ

• หมึกสีอาจจะถูกใช้ด้วย เมื่อทำการพิมพ์เอกสารขาวดำ หรือตั้งค่าการพิมพ์เป็นแบบขาวดำ นอกจากนี้ยังมีการใช้หมึกในการทำความสะอาดหัวพิมพ์แบบปกติและการทำความสะอาดหัวพิมพ์อย่างละเอียด ซึ่งอาจจำเป็นสำหรับการรักษาประสิทธิภาพของเครื่องพิมพ์

  เมื่อตลับหมึกหมด ให้เปลี่ยนใหม่ทันที
