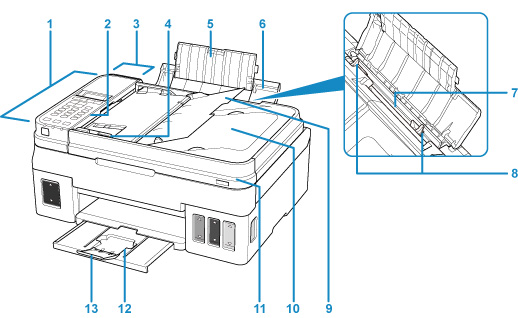

ภาพด้านหน้า
- (1) ADF (ตัวป้อนเอกสารอัตโนมัติ)
-
ป้อนเอกสารในที่นี่ เอกสารที่ป้อนลงในเทรย์เอกสารจะถูกสแกนทีละแผ่นโดยอัตโนมัติ
- (2) แผงการทำงาน
-
ใช้เปลี่ยนการตั้งค่าของเครื่องพิมพ์หรือใช้ควบคุม
- (3) ฝาครอบตัวป้อนเอกสาร
- เปิดเมื่อต้องการดึงเอกสารที่ติดออก
- (4) แถบกำหนดแนวเอกสาร
- ปรับแถบนี้ให้ตรงกับความกว้างของเอกสารใน ADF
- (5) ส่วนขยายสิ่งค้ำกระดาษ
- เปิดเพื่อป้อนกระดาษลงในเทรย์ด้านหลัง
- (6) ฐานรองกระดาษ
- เปิดเพื่อป้อนกระดาษลงในเทรย์ด้านหลัง
- (7) เทรย์ด้านหลัง
-
ป้อนกระดาษที่นี่ สามารถป้อนกระดาษขนาดและประเภทเดียวกันตั้งแต่สองแผ่นขึ้นไปพร้อมกันได้ เครื่องจะจ่ายกระดาษทีละแผ่นโดยอัตโนมัติ
- (8) แถบกำหนดแนวกระดาษ
- ให้จัดทั้งสองด้านของชุดกระดาษ
- (9) เทรย์เอกสาร
- เปิดเพื่อป้อนกระดาษลงใน ADF คุณสามารถใส่เอกสารที่มีขนาดและความหนาเท่ากันได้สองแผ่นขึ้นไป ใส่เอกสารโดยให้ด้านที่ต้องการสแกนหงายขึ้นด้านบน
- (10) ช่องออกเอกสาร
- เอกสารสแกนจาก ADF จะออกมาทางนี้
- (11) ฝาครอบเอกสาร
- เปิดเพื่อวางต้นฉบับไว้บนกระจกแท่นวาง
- (12) เทรย์ออกกระดาษ
- กระดาษที่พิมพ์ถูกจ่ายออกมา เปิดไว้ก่อนพิมพ์
- (13) ส่วนขยายของเทรย์ออกกระดาษ
- เปิดเพื่อรองรับกระดาษที่ออกมา

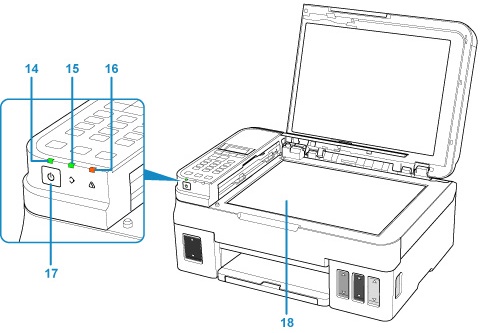

- (14) สัญญาณไฟ พลังงาน(ON)
- ไฟจะกะพริบและติดสว่างเมื่อทำการเปิดเครื่อง
- (15) สัญญัณไฟ ความจำแฟกซ์(FAX Memory)
-
ติดสว่างหรือกะพริบขึ้นอยู่กับเอกสารที่เก็บไว้ในหน่วยความจำของเครื่องพิมพ์
- ติดสว่าง:
- มีเอกสารที่ได้รับที่พิมพ์แล้วหรือเอกสารที่ยังไม่ได้ส่งเก็บไว้ในหน่วยความจำของเครื่องพิมพ์
- กะพริบ:
- มีเอกสารที่ได้รับที่ยังไม่ได้พิมพ์เก็บไว้ในหน่วยความจำของเครื่องพิมพ์
- (16) สัญญาณไฟ เตือน(Alarm)
- สัญญาณไฟจะติดสว่างหรือกะพริบเมื่อเกิดข้อผิดพลาด
- (17) ปุ่ม พลังงาน(ON)
-
สำหรับเปิดหรือปิดเครื่อง ก่อนที่จะเปิดเครื่อง ให้ตรวจสอบว่าฝาครอบเอกสารปิดอยู่
- (18) กระจกแท่นวาง
- ป้อนต้นฉบับในที่นี่
