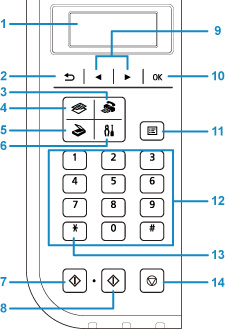

แผงการทำงาน

(1) LCD (จอภาพผลึกเหลว)

แสดงข้อความ รายการเมนู และสถานะการทำงาน

(2) ปุ่ม ถอยหลัง(Back)

ทำให้จอ LCD กลับไปยังหน้าจอก่อนหน้า

(3) ปุ่ม แฟกซ์(FAX)

สลับเครื่องพิมพ์เป็นโหมดแฟกซ์

(4) ปุ่ม ทำสำเนา(COPY)

สลับเครื่องพิมพ์เป็นโหมดทำสำเนา

(5) ปุ่ม สแกน(SCAN)

สลับเครื่องพิมพ์เป็นโหมดสแกน

(6) ปุ่ม ตั้งค่า(Setup)

แสดงหน้าจอ Setup menu ด้วยเมนูนี้ คุณสามารถทำการบำรุงรักษาเครื่องพิมพ์และเปลี่ยนการตั้งค่าเครื่องพิมพ์

(7) ปุ่ม สีดำ(Black)

เริ่มการทำสำเนา การสแกน การแฟกซ์ ฯลฯ เป็นขาวดำ

(8) ปุ่ม สี(Color)

เริ่มการทำสำเนาสี การสแกน การส่งแฟกซ์ ฯลฯ

(9) ปุ่ม และ

ใช้สำหรับการเลือกเมนูหรือรายการการตั้งค่า ปุ่ม ยังใช้ในการป้อนอักขระ

• LCD และแผงการทำงาน

(10) ปุ่ม OK

ทำให้การเลือกรายการเมนูหรือการตั้งค่าเสร็จสมบูรณ์ ปุ่มนี้ยังใช้สำหรับการแก้ไขข้อผิดพลาดหรือนำเอกสารที่เหลืออยู่ออกจาก ADF (ตัวป้อนเอกสารอัตโนมัติ)

(11) ปุ่ม เมนู(Menu)

แสดงหน้าจอ Copy menu, Scan menu หรือ FAX menu

(12) ปุ่มตัวเลข

ใช้เพื่อป้อนค่าตัวเลข เช่น จำนวนชุด รวมถึงหมายเลขแฟกซ์/โทรศัพท์ และตัวอักขระ

(13) ปุ่ม โทนสี(Tone)

สลับไปยังการโทรแบบกดปุ่มชั่วคราวหากเครื่องพิมพ์ของคุณเชื่อมต่ออยู่กับสายโทรศัพท์แบบพัลส์

(14) ปุ่ม Stop

ยกเลิกการทำงานในขณะที่กำลังดำเนินการพิมพ์ ทำสำเนา สแกน หรือการส่ง/การรับแฟกซ์

หมายเหตุ

• เครื่องพิมพ์จะส่งเสียงเตือนเมื่อกดปุ่มแป้นพิมพ์บนแผงการทำงาน สามารถเปิดหรือปิดใช้งานเสียงแป้นพิมพ์ใน Sound control ของ Dev. user settings

  • ควบคุมเสียง
