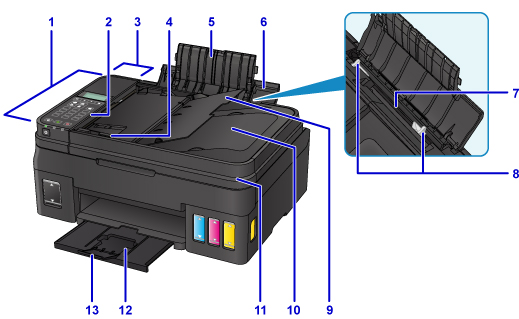

Pogled sprijeda

(1) ADF (automatsko ulaganje dokumenata)

Ovdje uložite dokument. Dokumenti uloženi u ladicu dokumenta skeniraju se automatski, jedan po jedan list.

(2) radna ploča

Upotrijebite za promjenu postavki pisača ili za upravljanje njime.

(3) poklopac mehanizma za ulaganje dokumenata
Otvorite u slučaju vađenja zaglavljenih dokumenata.
(4) vodilica dokumenta
Prilagodite vodilicu u skladu sa širinom dokumenta u ADF-u.
(5) Izvucite produžetak oslonca papira
Otvorite da biste uložili papir u stražnju ladicu.
(6) oslonac papira
Otvorite da biste uložili papir u stražnju ladicu.
(7) stražnja ladica

Uložite papir ovdje. Dva ili više listova papira iste veličine i iste vrste papira mogu se uložiti istovremeno te se automatski ulagati jedan po jedan.

(8) vodilice papira
Poravnajte s obje strane hrpe papira.
(9) ladica dokumenta
Otvorite kako biste uložili dokument u ADF. Možete uložiti dva lista dokumenta ili više njih iste veličine i debljine. Uložite dokument tako da strana koju želite skenirati bude okrenuta prema gore.
(10) otvor za izlaz dokumenta
Dokumenti skenirani iz ADF-a ovdje se isporučuju.
(11) poklopac dokumenta
Otvorite kako biste uložili original na kopirno staklo.
(12) ladica za izlaz papira
Izbacuje se ispisani papir. Otvorite prije ispisa.
(13) produžetak ladice za izlaz papira
Otvorite za prihvaćanje izbačenog papira.

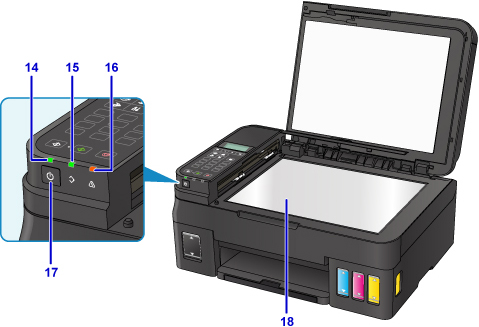

(14) Žaruljica NAPAJANJE (POWER)
Svijetli nakon treperenja ako je napajanje uključeno.
(15) Žaruljica FAX memorija (FAX Memory)

Svijetli ili treperi, ovisno o dokumentima pohranjenima u memorijipisača.

Svijetli:
Primljeni dokument koji je ispisan ili dokument koji nije poslan pohranjen je u memoriji pisača.
Treperi
Primljeni dokument koji nije spisan pohranjen je u memoriji pisača.
(16) Žaruljica Alarm
Svijetli ili treperi ako dođe do pogreške.
(17) Gumb UKLJUČENO (ON)

Uključuje ili isključuje napajanje. Prije uključivanja napajanja, provjerite je li poklopac dokumenta zatvoren.

(18) kopirno staklo
Ovdje uložite original.
