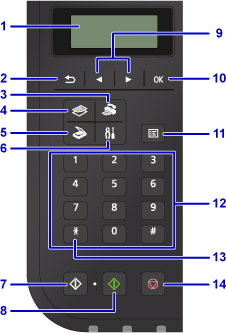

Radna ploča

(1) LCD (zaslon od tekućih kristala)

Prikazuje poruke, stavke izbornika i radni status.

(2) Gumb Natrag (Back)

Vraća LCD na prethodni zaslon.

(3) Gumb FAKSIRANJE (FAX)

Prebacuje pisač u način za faksiranje.

(4) Gumb KOPIRANJE (COPY)

Prebacuje pisač u način za kopiranje.

(5) Gumb SKENIRANJE (SCAN)

Prebacuje pisač u način za skeniranje.

(6) Gumb Postava (Setup)

Prikazuje zaslon Izbornik Postavljanje (Setup menu). Pomoću tog izbornika možete vršiti održavanje pisača i mijenjati postavke pisača.

(7) Gumb Crna (Black)

Pokreće crno-bijelo kopiranje, skeniranje, faksiranje itd.

(8) Gumb Boja (Color)

Pokreće kopiranje, skeniranje, faksiranje itd. u boji.

(9) Gumbi i

Upotrebljava se za odabir izbornika ili postavljanje stavke. Gumb Lijevo Desno također se koristi prilikom unosa znakova.

LCD i radna ploča

(10) Gumb U redu (OK)

Finalizira odabir izbornika ili stavke postavke. Ovaj se gumb također koristi za rješavanje pogreške ili izbacivanje dokumenta u ADF-u (automatskom ulaganju dokumenata).

(11) Gumb Izbornik (Menu)

Prikazuje zaslon Izbornik Kopiranje (Copy menu), Izbornik Skeniranje (Scan menu) ili zaslon Izbornik Faksiranje (FAX menu).

(12) Brojevni gumbi

Služe za unos brojčanih vrijednosti, primjerice, broja kopija, kao i brojeva te znakova faksa/telefona.

(13) Gumb Ton (Tone)

Privremeno prebacuje u tonsko biranje ako je pisač povezan s linijom na impulsno biranje.

(14) Gumb Zaustavi (Stop)

Otkazuje rad u tijeku zadatka ispisa, kopiranja, skeniranja ili slanja/primanja faksa.

Napomena

Pisač proizvodi zvuk kada se pritisnu gumbi tipkovnice na radnoj ploči. Zvuk tipkovnice možete omogućiti ili onemogućiti u opciji Namještanje zvuka (Sound control) značajke Kor. post. za uređaj (Dev. user settings).
- Namještanje zvuka (Sound control)
