Byta ut skrivhuvudet

Byt ut skrivhuvudet om det visas ett meddelande om det. På skärmen (Kontrollera återstående mängd och användning av förbrukningsartiklar) kan du även kontrollera ungefär hur många bläckbehållare och underhållskasseter som krävs när du byter ut skrivhuvudet.
När ett meddelande visas
Procedur för byte av skrivhuvud
Det kan bli nödvändigt att byta ut bläckbehållarna och underhållskassetten när du byter ut skrivhuvudet. Följ anvisningarna på skärmen för att byta ut bläckbehållarna och underhållskassetten.
Det tar ca 1,5–2 timmar att byta ut skrivhuvudet.
Stäng inte av enheten efter att ha påbörjat ett byte av skrivhuvudet. Om enheten stängs av efter påbörjat byte kan ytterligare bläckbehållare eller underhållskassetter krävas.

När ett meddelande visas

Skrivhuvudet gör att det inte går att skriva ut. Kontrollera meddelandet och stäng sedan ner skärmbilden.Procedur för byte av skrivhuvud
Du kan också fortsätta med bytet från meddelandet. Tryck på <Nästa (Next)> och fortsätt till steg 6. Men eftersom mängden förbrukningsmaterial som behövs är okänd bör du förbereda en bläckbehållare för varje färg samt en underhållskassett.

Procedur för byte av skrivhuvud

När du sätter tillbaka skrivhuvudet kan du även använda skärmen. Se anvisningarna på skärmen samt följande procedur.
Om det inte finns tillräckligt med bläck kvar ska du förbereda en ny bläckbehållare.
Om underhållskassetten nästan är full ska du förbereda en ny underhållskassett.
1
Kontrollera hur många bläckbehållare som behöver bytas och om underhållskassetten behöver bytas.
Du kan kontrollera hur många bläckbehållare som behöver bytas och om underhållskassetten behöver bytas på <Rangordning för byte (Replacement Rank)> i <Information för skrivhuvud (Print Head Information)>.
1
Välj <Statusmonitor (Status Monitor)>.
2
Välj <Enhetsinformation (Device Information)>.
3
Välj <Information för skrivhuvud (Print Head Information)>.
4
Välj <Information om bläckbehållare (Ink Tank Information)>.
Antalet är olika för varje bytesrangordning. Se för bytesrangordning och antal byten som krävs.
2
Förbered det antal byten som krävs för bläckbehållarna och en underhållskassett.
Om du inte kan kontrollera <Information för skrivhuvud (Print Head Information)> förbereder du en bläckbehållare för varje färg och en underhållskassett.
3
Påbörja byte av skrivhuvudet.
Påbörja byte av skrivhuvudet från menyn.
1
Välj <Meny (Menu)>.
2
Välj <Justering/underhåll (Adjustment/Maintenance)>.
3
Välj <Underhåll (Maintenance)>.
4
Välj <Byte av skrivhuvud (Print Head Replacement)>.
5
Välj <Start (Start)>.
När du har påbörjat byte av skrivhuvudet kan det inte pausas. Om det inte finns något nytt skrivhuvud att byta till ska du inte påbörja byte av skrivhuvudet.

Enheten börjar med att kontrollera kvarvarande mängd i underhållskassetten och bläckbehållarna och visar stegen för att byta dem.
Antalet förbrukningsartiklar som krävs kan visas. Detta är det maximala antalet som krävs vid byte av skrivhuvudet. Förbered antalet förbrukningsartiklar som du kontrollerade i steg 1.
4
Välj tid för byte av bläckbehållare.
Om byte av bläckbehållare krävs visas en skärmbild för att välja när du vill byta ut dem.
För att i förväg tillsammans byta ut de bläckbehållare som krävs trycker du på <Ja (Yes)>. Eftersom alla bläckbehållare byts ut samtidigt sparar du tid.
För att byta ut bläckbehållare när de får slut på bläck trycker du på <Nej (No)>. Eftersom byte sker när varje bläckbehållare är slut går inget bläck till spillo.
5
Välj <Lås upp (Unlock)>.
Innan du öppnar den främre luckan på huvudenheten gör enheten skrivhuvudet klart för byte. Om även byte av bläckbehållare eller underhållskassett krävs visas anvisningar för hur du byter ut dem.
När du har valt <Lås upp (Unlock)> börjar enheten förbereda för byte av skrivhuvud. När enheten förbereder detta kan den främre luckan inte öppnas. Det tar ca 20 minuter innan luckan låses upp.
6
När <Öppna främre luckan (Open Front Cover)> visas öppnar du den främre luckan.
Innan du öppnar den främre luckan på huvudenheten gör enheten skrivhuvudet klart för byte. Om även byte av bläckbehållare eller underhållskassett krävs visas anvisningar för hur du byter ut dem.
7
Öppna skyddet till skrivhuvudfacket.
8
Dra ut skrivhuvudet.
1
Koppla loss skrivhuvudets kontaktdon från skrivhuvudet och avlägsna skrivhuvudets kontaktdon från kabelskenan.
2
Fäst skrivhuvudets kontaktdon på kabelhaken.
3
Öppna förvaringspåsen för det förbrukade skrivhuvudet.
4
Ta på dig handskar för att undvika att händerna blir smutsiga.
Dina händer kan bli smutsiga när du avlägsnar det förbrukade skrivhuvudet. Använd handskarna som medföljer det nya skrivhuvudet.
5
Avlägsna kasseringslocket för skrivhuvud.
6
Tryck in skrivhuvudets kasseringslock hela vägen på det nya skrivhuvudet.
Skrivhuvudets kasseringslock är monterat på skrivhuvudet.
7

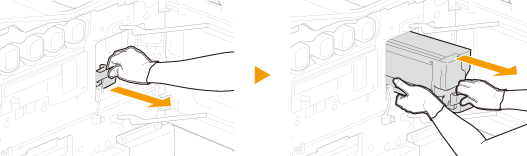

När du har dragit ut skrivhuvudets kasseringslock halvvägs tar du tag i skrivhuvudet underifrån med båda händerna och drar ut det.
Skrivhuvudet dras ut som en enhet. Om bara skrivhuvudets kasseringslock dras ut sätter du in det ordentligt hela vägen igen tills det tar stopp.
Ett använt skrivhuvud är tungt. Se till att hålla det ordentligt med båda händerna när du tar bort det från enheten. Om du tappar det kan bläck läcka ut.
8
När du har placerat det förbrukade skrivhuvudet i förvaringspåsen tar du av dig handskarna och lägger dem i påsen.
Det förbrukade skrivhuvudet kan vara nedsmutsat med bläck. Undvik att röra vid det efter att du tagit av dig handskarna.
9
Linda den del av påsen som inte används runt skrivhuvudet.
Förslut påsen helt för att förhindra att bläck spills ut.
10
Ta ur det nya skrivhuvudet ur lådan och öppna påsen av aluminiumfolie vid skåran.
Skrivhuvudet kan skadas om du tappar det. Ta ur skrivhuvudet ur lådan på golvet eller på en annan låg plats.
11
Håll i skrivhuvudet med båda händerna och ta ut det ur påsen av aluminiumfolie.
Det nya skrivhuvudet levereras med ett skrivhuvudskydd. Skyddet krävs när du monterar skrivhuvudet, så ta inte bort det.
Rör inte vid skrivhuvudfacket. Det kan leda till att skrivhuvudet inte fungerar.
9
Installera skrivhuvudet.
1

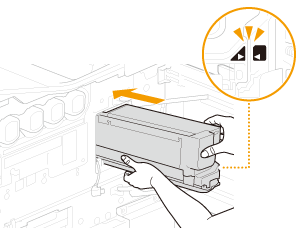

Tryck in det nya skrivhuvudet hela vägen.
Tryck in tills markeringen på skrivhuvudet och markeringen på enheten är i linje med varandra.
Tryck in skrivhuvudet hela vägen. Skrivhuvudskyddet flyttas ut mot dig.
2
Dra av skrivhuvudets skydd.
Dra ut skrivhuvudskyddet medan du håller skrivhuvudet på plats. Om du inte håller skrivhuvudet på plats kan det följa med ut.
3
Lägg det förbrukade skrivhuvudet och skrivhuvudskyddet i lådan och täck över dem med förpackningsmaterial.
4
Lossa skrivhuvudets kontaktdon från kabelhaken.
5
Anslut skrivhuvudets kontaktdon till det nya skrivhuvudet.
6
Tryck in skrivhuvudets kontaktdon i kabelskenan.
10
Stäng skyddet till skrivhuvudfacket.
11
Stäng den främre luckan. Påfyllningen tar ca 40 till 70 minuter. Stäng inte av enheten medan bläck fylls på.
Påfyllningen av bläck startar.
Om byte av bläckbehållare eller underhållskassetten krävs när bläck fylls på visas anvisningar för hur du byter ut dem.
Bytet är klart när meddelandet <Slutfört. (Finished.)> visas.
