Quando houver inclinação da máquina durante o transporte (sem armazenamento por longo período de 6 meses ou mais após o transporte)
O método de transporte da máquina é diferente se a máquina for usada dentro de 6 meses após o transporte ou armazenada por mais de 6 meses sem uso após o transporte. Se a máquina for usada dentro de 6 meses, opere a máquina da seguinte maneira antes do transporte.
|
|
|
Cuide para que o ângulo de inclinação durante o transporte não exceda 40 graus.
|
1
Verifique e prepare a quantidade necessária de trocas de cartuchos de tinta e cartuchos de manutenção.
 |
|
 |
Você pode verificar as informações sobre a quantidade necessária de trocas de cartuchos de tinta e cartuchos de manutenção em <Posição de substituição (Replacement Rank)> em <Informações da cabeça de impressão (Print Head Information)>.
<Monitor Status (Status Monitor)>
<Informações do Dispositivo (Device Information)> <Informações da cabeça de impressão (Print Head Information)> <Informações sobre o cartucho de tinta (Ink Tank Information)>
<Informações do Dispositivo (Device Information)> <Informações da cabeça de impressão (Print Head Information)> <Informações sobre o cartucho de tinta (Ink Tank Information)>Depois de reinstalar a máquina após o transporte, os consumíveis são necessários de acordo com sua classificação de substituição. Imprima um relatório das informações da cabeça de impressão verificadas. Imprimindo relatórios sobre as condições de uso da máquina
A quantidade necessária é diferente para cada classificação de substituição. Consulte
para informações sobre a classificação e a quantidade necessária de substituições.
para informações sobre a classificação e a quantidade necessária de substituições.2
Verifique a alavanca de travamento da cabeça de impressão.
|
1
|
Selecione <Menu (Menu)>
<Ajuste/Manutenção (Adjustment/Maintenance)> <Manutenção (Maintenance)> <Troca do cartucho de manutenção (Maintenance Cartridge Replacement)> na tela Início. |
|
2
|
Selecione <Destravar (Unlock)> e, quando a tela mudar, abra a tampa frontal.
|
|
3
|
Verifique se a alavanca de travamento da cabeça de impressão está presente.
|
|
4
|
Feche a tampa frontal.
 Se a alavanca de travamento da cabeça de impressão não estiver presente, entre em contato com o revendedor ou com a central de serviço e obtenha novamente uma haste de travamento da cabeça de impressão. Transportar a máquina sem uma alavanca de travamento da cabeça de impressão resultará no mau funcionamento.
|
3
Remova todo o papel.
Remova todo o papel das gavetas para papel e da bandeja multiuso.
4
Selecione <Menu (Menu)> na tela Início (Home). Tela Início (Home)
5
Selecione <Ajuste/Manutenção (Adjustment/Maintenance)> <Manutenção (Maintenance)>.
<Manutenção (Maintenance)>.6
Selecione <Preparando para o transporte (Preparation for Transporting)>.
Se ocorrer um erro indicando que a quantidade de tinta é desconhecida, o menu <Preparando para o transporte (Preparation for Transporting)> não pode ser executado.
7
Digite <ID Gerente do Sistema (System Manager ID)> e <PIN (PIN)> e selecione <Login (Log In)>.
8
Verifique a mensagem e selecione <Não (No)>.
9
Verifique a mensagem e selecione <Sim (Yes)>.
Uma vez iniciado o preparo para o transporte da máquina, não é possível interrompê-lo. Se não houver consumíveis para substituição em mãos, não inicie o preparo.
10
Quando a tela para verificar a presença de uma alavanca de travamento da cabeça de impressão aparecer, selecione <Não (No)>.
A máquina começa a preparação para o transporte. O preparo leva de 15 a 20 minutos.
11
Na tela para selecionar para inicializar as configurações, selecione <Sim (Yes)> ou <Não (No)>.
Selecionar <Sim (Yes)> restaura todos os dados, incluindo registros e valores de configuração para a configuração padrão de compra. Selecione esta opção em situações como quando houver um novo usuário da máquina.
12
Selecione <Destravar (Unlock)>.
13
Quando <Abra tampa frontal (Open Front Cover)> for exibido, abra a tampa frontal.
14
Remova o cartucho de manutenção. Substituição do cartucho de manutenção
Coloque o cartucho de manutenção em um saco plástico e feche-o firmemente para evitar o derramamento de tinta.
15
Remova a tampa da alça.
16
Feche a tampa frontal.
17
Selecione <Destravar (Unlock)>.
18
Quando <Abra tampa frontal (Open Front Cover)> for exibido, abra a tampa frontal
19

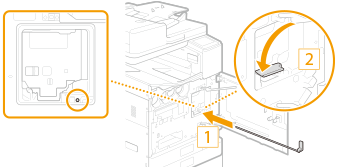

Fixe a alavanca de travamento da cabeça de impressão.
Remova a alavanca de travamento da cabeça de impressão guardada na máquina (Interior) e insira-a na ranhura.
Após empurrá-la o máximo possível para dentro, abaixe a alavanca para a esquerda.
20
Feche a tampa frontal.
21
Desligue a máquina. Desligando a máquina
22

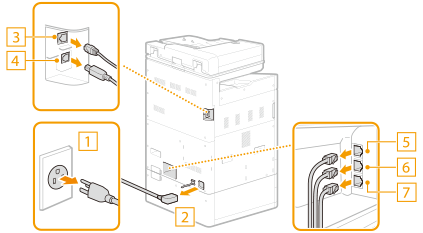

Desconecte os cabos e o cabo de alimentação da máquina na ordem numérica conforme na ilustração abaixo.
O formato do plugue de alimentação (*1) depende do seu país ou região.
Se os cabos com "*2" são conectados depende do seu ambiente.
 Plugue de alimentação*1 Cabo de alimentaçãoSolte o grampo do cabo de alimentação e remova o cabo de alimentação.
 Cabo LAN*2 Cabo USB*2 Receptor*2 Telefone externo*2 Cabo telefônico*2 |
 |
23
Remova o suporte para livros.
24
Remova a tampa da gaveta para papel.
Se uma cassette feeding unit opcional estiver instalada.A máquina é pesada (Outras especificações). Usando as alças, certifique-se de levantar a máquina com 4 pessoas.
|
1
|

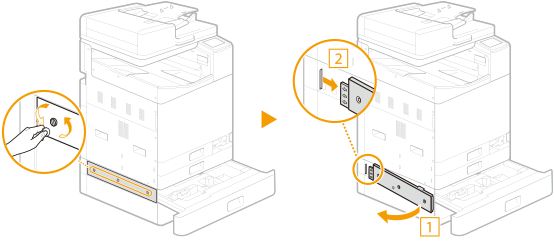

Remova o estabilizador do lado direito da cassette feeding unit.
O estabilizador também será necessário após o transporte da máquina. Não descarte-o ne armazene-o em um local seguro.
 |
||||||
|
2
|
Puxe a gaveta para papel 3 levemente.
 |
||||||
|
3
|

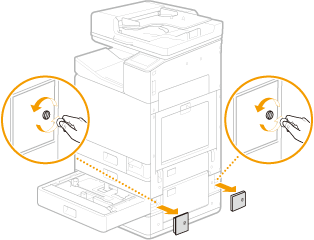

Gire os parafusos que fixam a máquina e a cassette feeding unit e remova a tampa da base.
Frente da unidade principal
 Esquerda da unidade principal
 |
||||||
|
4
|
Feche a gaveta para papel 3.
|
||||||
|
5
|

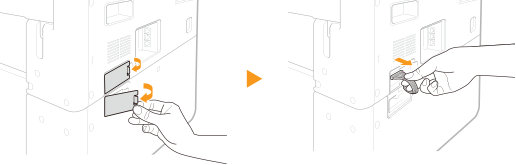

Remova a tampa do conector da unidade principal e da cassette feeding unit, e remova o conector de unidade de alimentação de cassete.
 |
||||||
|
6
|

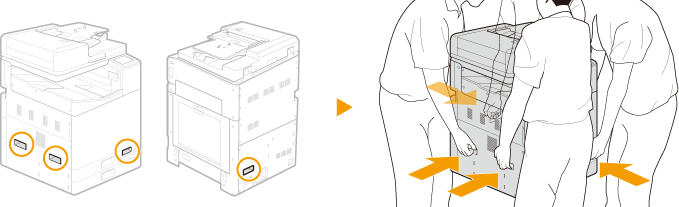

Use as alças para remover a unidade principal.
|
para
.
com a mão direita e apoie com a mão esquerda
com a mão direita e apoie com a mão esquerda
25
Embrulhe a máquina.
Cole os 3 locais com fita no lado direito da máquina em um formato de "H", conforme mostrado abaixo.
26
Embrulhe a cassette feeding unit opcional.
Para transportar a cassette feeding unit, certifique-se de levantar com duas pessoas ou mais, tomando cuidado para não ferir as costas, etc. Veja como segurar abaixo.
