Sostituzione della testina di stampa
Sostituire la testina di stampa se viene visualizzato un messaggio che informa della necessità della sostituzione. È possibile anche verificare sul display il numero approssimativo di serbatoi d'inchiostro e di cartucce di manutenzione necessarie quando si sostituisce la testina di stampa (Controllo delle quantità rimanenti e dell'utilizzo dei materiali di consumo).
|
|
|
Quando si sostituisce la testina di stampa potrebbe essere necessario sostituire i serbatoi d'inchiostro e la cartuccia di manutenzione. Seguire le istruzioni visualizzate sullo schermo per sostituire i serbatoi d'inchiostro e la cartuccia di manutenzione.
La sostituzione della testina di stampa richiede da 1,5 a 2 ore.
Non spegnere la macchina dopo aver iniziato la sostituzione della testina di stampa. Se la macchina viene spenta dopo aver avviato la sostituzione, potrebbero essere necessari serbatoi d'inchiostro o cartucce di manutenzione aggiuntivi.
|
Quando viene visualizzato un messaggio
La testina di stampa impedisce di stampare. Controllare il messaggio, quindi uscire dalla schermata.Procedura per la sostituzione della testina di stampa
È anche possibile proseguire con la sostituzione dopo il messaggio. Premere <Avanti (Next)> e procedere al Passo 6. Tuttavia, poiché il numero di consumabili non è noto, preparare un serbatoio d'inchiostro per ciascun colore e una cartuccia di manutenzione.
Procedura per la sostituzione della testina di stampa
Quando si sostituisce la testina di stampa, è anche possibile effettuare le operazioni dallo schermo. Seguire le istruzioni a video e la procedura descritta di seguito.
|
|
|
Se l'inchiostro rimanente non è sufficiente, preparare un serbatoio d'inchiostro nuovo.
Se la cartuccia di manutenzione è quasi piena, preparare una cartuccia di manutenzione nuova.
|
1
Verificare il numero di ricambi necessari per i serbatoi d'inchiostro e la cartuccia di manutenzione.
È possibile ottenere informazioni sul numero di ricambi necessari per i serbatoi d'inchiostro e la cartuccia di manutenzione da <Posizione di sostituzione (Replacement Rank)> in <Informazioni testina di stampa (Print Head Information)>.
|
1
|
Selezionare <Monitor. stato (Status Monitor)>.
|
|
2
|
Selezionare <Informazioni periferica (Device Information)>.
|
|
3
|
Selezionare <Informazioni testina di stampa (Print Head Information)>.
|
|
4
|
Selezionare <Informazioni serbatoio d'inchiostro (Ink Tank Information)>.
|
 |
 |
Il numero richiesto è diverso per ciascuna posizione di sostituzione. Fare riferimento a
per la posizione di sostituzione e per il numero di ricambi necessari.
per la posizione di sostituzione e per il numero di ricambi necessari.2
Preparare il numero di ricambi necessari per i serbatoi d'inchiostro e la cartuccia di manutenzione.
Se non è possibile verificare <Informazioni testina di stampa (Print Head Information)>, preparare un serbatoio d'inchiostro per ciascun colore e una cartuccia di manutenzione.
3
Iniziare la sostituzione della testina di stampa.
Iniziare la sostituzione della testina di stampa dal menu.
|
1
|
Selezionare <Menu (Menu)>.
|
|
2
|
Selezionare <Regolazione/Manutenzione (Adjustment/Maintenance)>.
|
|
3
|
Selezionare <Manutenzione (Maintenance)>.
|
|
4
|
Selezionare <Sostituzione testina di stampa (Print Head Replacement)>.
|
|
5
|
Selezionare <Avvio (Start)>.
|
Una volta iniziata la sostituzione della testina di stampa, il processo non può essere fermato. Se non sono pronti i ricambi, non avviare la sostituzione della testina di stampa.
La macchina inizia a verificare le quantità rimaste nella cartuccia di manutenzione e nei serbatoi d'inchiostro e vengono visualizzati i passi per sostituirli in base alle quantità rimanenti.
È possibile che venga visualizzato il numero di consumabili necessari. Si tratta del numero massimo necessario quando si sostituisce la testina di stampa. Preparare il numero di consumabili verificato al passo 1.
4
Selezionare l'orario per la sostituzione dei serbatoi d'inchiostro.
Quando è necessario sostituire i serbatoi d'inchiostro, appare una schermata per selezionare il momento in cui sostituirli.
Per sostituire in anticipo tutti i serbatoi d'inchiostro necessari, premere <Sì (Yes)>. Poiché tutti i serbatoi d'inchiostro verranno sostituiti contemporaneamente, occorrerà meno tempo per la sostituzione.
Per sostituire i serbatoi d'inchiostro necessari quando si esauriscono, premere <No (No)>. In questo modo non si sprecherà inchiostro, perché la sostituzione verrà effettuata una volta esaurito ciascun serbatoio d'inchiostro.
5
Selezionare <Sblocca (Unlock)>.
Prima di aprire il pannello anteriore dell'unità principale, la macchina prepara la testina di stampa per la sostituzione. Se in questa fase viene richiesta la sostituzione dei serbatoi d'inchiostro o della cartuccia di manutenzione, vengono visualizzate le istruzioni per sostituirli.
Dopo aver selezionato <Sblocca (Unlock)>, la macchina inizia la preparazione per la sostituzione testina di stampa. Mentre la macchina si prepara non è possibile aprire il pannello anteriore. Attendere circa 20 minuti che il pannello venga sbloccato.
6
Quando viene visualizzato <Apertura pannello anteriore (Open Front Cover)>, aprire il pannello anteriore.
Prima di aprire il pannello anteriore dell'unità principale, la macchina prepara la testina di stampa per la sostituzione. Se in questa fase viene richiesta la sostituzione dei serbatoi d'inchiostro o della cartuccia di manutenzione, vengono visualizzate le istruzioni per sostituirli.
7
Aprire il coperchio vano testina di stampa.
8
Estrarre la testina di stampa.
|
1
|
Scollegare il connettore testina di stampa dalla testina di stampa e rimuovere il connettore testina di stampa dalla guida del cavo.
 |
|
2
|
Assicurare il connettore testina di stampa al gancio del cavo.
 |
|
3
|
Aprire il sacco di raccolta in cui inserire la testina di stampa usata.
 |
|
4
|
Indossare i guanti per evitare di sporcarsi le mani.
Rimuovendo la testina di stampa usata ci si potrebbe sporcare le mani. Indossare i guanti appositivi forniti con la testina di stampa nuova.
 |
|
5
|
Rimuovere il cappuccio per smaltimento testina di stampa.
 |
|
6
|
Spingere fino in fondo il cappuccio per smaltimento testina di stampa fornito a corredo della testina di stampa nuova.
Il cappuccio per smaltimento testina di stampa fornito si aggancia alla testina di stampa.
 |
|
7
|

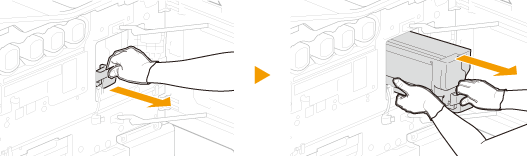

Dopo aver estratto per metà corsa il cappuccio per smaltimento testina di stampa, tenere la testina di stampa dal di sotto con entrambe le mani, quindi estrarla completamente.
La testina di stampa verrà estratta. Solo se il cappuccio per smaltimento testina di stampa viene estratto, reinserirlo nuovamente finché non si ferma.
Una testina di stampa usata è pesante. Tenerla saldamente con entrambe le mani quando la si estrae dalla macchina. Farla cadere potrebbe causare perdite di inchiostro.
 |
|
8
|
Dopo aver inserito la testina di stampa usata nel sacco di raccolta, togliersi i guanti e inserire anch'essi nel sacco.
La testina di stampa usata potrebbe essere sporca d'inchiostro. Evitare di toccarla dopo aver tolto i guanti.
 |
|
9
|
Avvolgere la parte non utilizzata del sacco attorno alla testina di stampa.
Chiudere saldamente il sacco per evitare la fuoriuscita di inchiostro.
 |
|
10
|
Rimuovere la nuova testina di stampa dalla sua confezione e aprire la busta di alluminio in corrispondenza della tacca.
In caso di caduta la testina di stampa potrebbe danneggiarsi. Quando la si estrae dalla confezione stare sul pavimento o in basso.
 |
|
11
|
Tenere la testina di stampa con entrambe le mani e rimuoverla dalla busta di alluminio.
 La nuova testina di stampa dispone di una protezione. Tale protezione è necessaria quando si installa la testina di stampa; non rimuoverla.
Non toccare mai lo slot per la testina di stampa poiché potrebbe causare il funzionamento della stessa.
 |
9
Installare la testina di stampa.
|
1
|

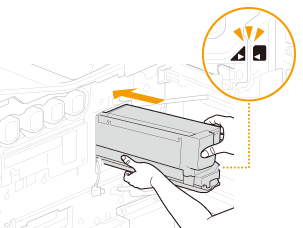

Spingere fino in fondo la nuova testina di stampa.
 Spingere fino ad allineare la tacchetta
 sulla testina di stampa e la tacchetta  sulla macchina.Premere la testina di stampa fino in fondo per installarla. La protezione testina di stampa si sarà spostata verso l'utente.
|
|
2
|
Estrarre la protezione testina di stampa.
Estrarre la protezione testina di stampa mentre si tiene la testina di stampa in posizione. Qualora non la si tenesse, la testina di stampa potrebbe fuoriuscire anch'essa.
 |
|
3
|
Inserire la testina di stampa usata e la protezione testina di stampa nel sacco di raccolta e coprirle con materiale di imballaggio.
 |
|
4
|
Sganciare il connettore testina di stampa dal gancio del cavo.
 |
|
5
|
Collegare il connettore testina di stampa alla nuova testina di stampa.
 |
|
6
|
Spingere il connettore testina di stampa nella guida del cavo.
 |
10
Chiudere il coperchio vano testina di stampa.
11
Chiudere il pannello anteriore. Il riempimento richiede da 40 a 70 minuti. Non spegnere la macchina mentre si sta riempiendo il serbatoio d'inchiostro.
L'inchiostro inizia a riempirsi.
Se è necessario sostituire i serbatoi d'inchiostro o la cartuccia di manutenzione durante il riempimento dell'inchiostro, vengono visualizzate le istruzioni per sostituirli.
La sostituzione è completa quando appare il messaggio <Terminato. (Finished.)>.
