Configurazione delle impostazioni IPSec
Internet Protocol Security (IPSec o IPsec) è una famiglia di protocolli per la crittografia di dati trasportati su una rete, incluse le reti Internet. Mentre TLS crittografa solo dati utilizzati da una specifica applicazione, come un browser o un'applicazione e-mail, IPSec crittografa sia interi pacchetti IP che payload di pacchetti IP, offrendo un sistema di sicurezza più versatile. L'IPSec della macchina lavora in modalità trasporto, dove i payload di pacchetti IP vengono crittografati. Con questa funzione la macchina può collegarsi direttamente a un computer che si trova nella stessa rete privata virtuale (VPN). Verificare i requisiti di sistema e impostare le configurazioni necessarie sul computer prima di configurare la macchina.
|
|
Utilizzo di IPSec con filtro indirizzi IPLe impostazioni di filtro indirizzo IP vengono applicate prima dei criteri IPSec. Definizione di indirizzi IP per le impostazioni firewall
|
Configurazione delle impostazioni IPSec
Prima di utilizzare IPSec per la comunicazione crittografata è necessario registrare i criteri di protezione (SP). Un criterio di protezione è costituito dal gruppo di impostazioni descritte di seguito. Dopo la registrazione dei criteri, specificare l'ordine con cui sono applicati.
Selettore
Il selettore definisce le condizioni di applicazione della comunicazione IPSec ai pacchetti IP. Le condizioni selezionabili includono gli indirizzi IP e i numeri di porta della macchina e dei dispositivi con cui comunica.
IKE
IKE configura l'IKEv1 utilizzato per il protocollo di scambio delle chiavi. Notare che le istruzioni variano a seconda del metodo di autenticazione selezionato.
[Metodo chiave già condivisa (Pre-Shared Key Method)]
Questo metodo di autenticazione utilizza una parola chiave comune, detta Chiave condivisa, per le comunicazioni tra la macchina e altri dispositivi. Abilitare TLS per la IU remota prima di specificare questo metodo di autenticazione (Configurazione di chiave e certificato per TLS).
Questo metodo di autenticazione utilizza una parola chiave comune, detta Chiave condivisa, per le comunicazioni tra la macchina e altri dispositivi. Abilitare TLS per la IU remota prima di specificare questo metodo di autenticazione (Configurazione di chiave e certificato per TLS).
[Metodo firma digitale (Digital Signature Method)]
La macchina e altri dispositivi si autenticano tra loro verificando reciprocamente le firme digitali. Generare o installare in anticipo chiave e certificato (Registrazione di chiave e certificato per la comunicazione di rete).
La macchina e altri dispositivi si autenticano tra loro verificando reciprocamente le firme digitali. Generare o installare in anticipo chiave e certificato (Registrazione di chiave e certificato per la comunicazione di rete).
AH/ESP
Specificare le impostazioni per AH/ESP, che viene aggiunto ai pacchetti durante la comunicazione IPSec. AH e ESP possono essere utilizzati contemporaneamente. È inoltre possibile determinare se abilitare o meno PFS per una maggiore sicurezza.
|
|
|
Per maggiori informazioni sulle operazioni di base da eseguire per configurare la macchina dalla IU remota, consultare Impostazione delle opzioni di menu dalla IU remota.
|
1
Avviare la IU remota e accedere a Modo gestore sistema. Avvio della IU remota
2
Fare clic su [Impostazioni/Registrazione (Settings/Registration)] nella pagina Portale. Schermate della IU remota
3
Selezionare [Impostazioni rete (Network Settings)]
[Impostazioni IPSec (IPSec Settings)].
[Impostazioni IPSec (IPSec Settings)].4
Fare clic su [Modifica (Edit)].
5
Selezionare la casella di controllo [Utilizzo IPSec (Use IPSec)] e fare clic su [OK (OK)].
Se si desidera che la macchina riceva solo pacchetti corrispondenti a uno dei criteri di protezione definiti nei passi seguenti, deselezionare la casella di controllo [Ricezione pacchetti non associati a un criterio (Receive Non-Policy Packets)].
6
Fare clic su [Registrazione nuovo criterio (Register New Policy)].
7

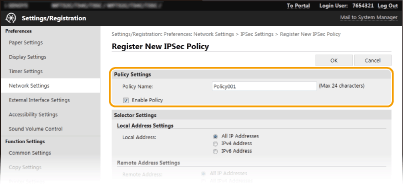

Specificare le impostazioni dei criteri.
|
1
|
Nella casella di testo [Nome criterio (Policy Name)] immettere dei caratteri alfanumerici per un nome utilizzato per l'identificazione del criterio.
|
|
2
|
Selezionare la casella di controllo [Abilitazione criterio (Enable Policy)].
|
8

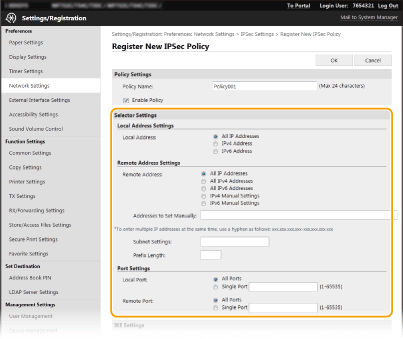

Specificare le impostazioni selettore.
[Indirizzo locale (Local Address)]
Fare clic sul pulsante di opzione per il tipo di indirizzo IP della macchina alla quale applicare il criterio.
Fare clic sul pulsante di opzione per il tipo di indirizzo IP della macchina alla quale applicare il criterio.
|
[Tutti gli indirizzi IP (All IP Addresses)]
|
Selezionare per utilizzare IPSec per tutti i pacchetti IP.
|
|
[Indirizzo IPv4 (IPv4 Address)]
|
Selezionare per utilizzare IPSec per tutti i pacchetti IP inviati a o dall'indirizzo IPv4 della macchina.
|
|
[Indirizzo IPv6 (IPv6 Address)]
|
Selezionare per utilizzare IPSec per tutti i pacchetti IP inviati a o da un indirizzo IPv6 della macchina.
|
[Indirizzo remoto (Remote Address)]
Fare clic sul pulsante di opzione per il tipo di indirizzo IP degli altri dispositivi a cui applicare il criterio.
Fare clic sul pulsante di opzione per il tipo di indirizzo IP degli altri dispositivi a cui applicare il criterio.
|
[Tutti gli indirizzi IP (All IP Addresses)]
|
Selezionare per utilizzare IPSec per tutti i pacchetti IP.
|
|
[Tutti gli indirizzi IPv4 (All IPv4 Addresses)]
|
Selezionare per utilizzare IPSec per tutti i pacchetti IP inviati a o da indirizzi IPv4 di altri dispositivi.
|
|
[Tutti gli indirizzi IPv6 (All IPv6 Addresses)]
|
Selezionare per utilizzare IPSec per tutti i pacchetti IP inviati a o da indirizzi IPv6 di altri dispositivi.
|
|
[Impostazioni manuali IPv4 (IPv4 Manual Settings)]
|
Selezionare per specificare un solo indirizzo IPv4 o un intervallo di indirizzi IPv4 ai quali applicare IPSec. Immettere l'indirizzo IPv4 (o l'intervallo) nella casella di testo [Indirizzi da impostare manualmente (Addresses to Set Manually)].
|
|
[Impostazioni manuali IPv6 (IPv6 Manual Settings)]
|
Selezionare per specificare un solo indirizzo IPv6 o un intervallo di indirizzi IPv6 ai quali applicare IPSec. Immettere l'indirizzo IPv6 (o l'intervallo) nella casella di testo [Indirizzi da impostare manualmente (Addresses to Set Manually)].
|
[Indirizzi da impostare manualmente (Addresses to Set Manually)]
Se viene selezionato [Impostazioni manuali IPv4 (IPv4 Manual Settings)] o [Impostazioni manuali IPv6 (IPv6 Manual Settings)] per [Indirizzo remoto (Remote Address)], immettere l'indirizzo IP per applicare il criterio. È anche possibile immettere un intervallo di indirizzi inserendo un trattino tra gli indirizzi.
Se viene selezionato [Impostazioni manuali IPv4 (IPv4 Manual Settings)] o [Impostazioni manuali IPv6 (IPv6 Manual Settings)] per [Indirizzo remoto (Remote Address)], immettere l'indirizzo IP per applicare il criterio. È anche possibile immettere un intervallo di indirizzi inserendo un trattino tra gli indirizzi.
Immissione di indirizzi IP
|
Descrizione
|
Esempio
|
|
|
Inserimento di un solo indirizzo
|
IPv4:
delimitare i numeri con punti. |
192.168.0.10
|
|
IPv6:
delimitare i caratteri alfanumerici con i due punti. |
fe80::10
|
|
|
Definizione di un intervallo di indirizzi
|
Inserire un trattino tra gli indirizzi.
|
192.168.0.10-192.168.0.20
|
[Impostazioni subnet (Subnet Settings)]
Quando si specifica manualmente l'indirizzo IPv4, è possibile indicare l'intervallo utilizzando la subnet mask. Specificare la subnet mask utilizzando punti per delimitare i numeri (esempio: "255.255.255.240").
Quando si specifica manualmente l'indirizzo IPv4, è possibile indicare l'intervallo utilizzando la subnet mask. Specificare la subnet mask utilizzando punti per delimitare i numeri (esempio: "255.255.255.240").
[Lunghezza prefisso (Prefix Length)]
Specificare manualmente una gamma di indirizzi IPv6 permette anche di specificare l'intervallo di utilizzo dei prefissi. Inserire un intervallo compreso tra 0 e 128 come lunghezza del prefisso.
Specificare manualmente una gamma di indirizzi IPv6 permette anche di specificare l'intervallo di utilizzo dei prefissi. Inserire un intervallo compreso tra 0 e 128 come lunghezza del prefisso.
[Porta locale (Local Port)]/[Porta remota (Remote Port)]
Se si desidera creare criteri separati per ciascun protocollo, come HTTP o WSD, immettere il numero di porta corretto per il protocollo per determinare se utilizzare IPSec.
Se si desidera creare criteri separati per ciascun protocollo, come HTTP o WSD, immettere il numero di porta corretto per il protocollo per determinare se utilizzare IPSec.
IPSec non viene applicato ai seguenti pacchetti
Pacchetti loopback, multicast e broadcast
Pacchetti IKE (con UDP sulla porta 500)
Pacchetti ICMPv6 neighbor solicitation e neighbor advertisement
9

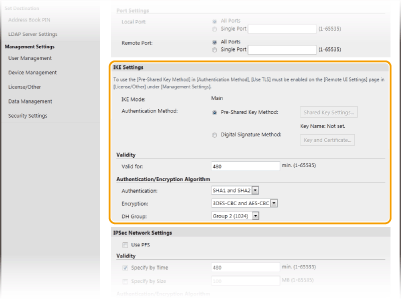

Specificare le impostazioni IKE.
[Modo IKE (IKE Mode)]
Viene visualizzata la modalità per il protocollo di scambio chiave. La macchina supporta la modalità principale, non la modalità aggressiva.
Viene visualizzata la modalità per il protocollo di scambio chiave. La macchina supporta la modalità principale, non la modalità aggressiva.
[Metodo di autenticazione (Authentication Method)]
Selezionare [Metodo chiave già condivisa (Pre-Shared Key Method)] o [Metodo firma digitale (Digital Signature Method)] per il metodo utilizzato quando si autentica la macchina. È necessario abilitare TLS per la IU remota prima di selezionare [Metodo chiave già condivisa (Pre-Shared Key Method)]. È necessario generare o installare chiave e certificato prima di selezionare [Metodo firma digitale (Digital Signature Method)]. Configurazione di chiave e certificato per TLS
Selezionare [Metodo chiave già condivisa (Pre-Shared Key Method)] o [Metodo firma digitale (Digital Signature Method)] per il metodo utilizzato quando si autentica la macchina. È necessario abilitare TLS per la IU remota prima di selezionare [Metodo chiave già condivisa (Pre-Shared Key Method)]. È necessario generare o installare chiave e certificato prima di selezionare [Metodo firma digitale (Digital Signature Method)]. Configurazione di chiave e certificato per TLS
[Valido per (Valid for)]
Specificare la durata di una sessione per IKE SA (ISAKMP SA). Immettere il tempo in minuti.
Specificare la durata di una sessione per IKE SA (ISAKMP SA). Immettere il tempo in minuti.
[Autenticazione (Authentication)]/[Crittografia (Encryption)]/[Gruppo DH (DH Group)]
Selezionare un algoritmo dal menu a discesa. Ogni algoritmo viene utilizzato nello scambio di chiavi.
Selezionare un algoritmo dal menu a discesa. Ogni algoritmo viene utilizzato nello scambio di chiavi.
|
[Autenticazione (Authentication)]
|
Selezionare l'algoritmo hash.
|
|
[Crittografia (Encryption)]
|
Selezionare l'algoritmo di crittografia.
|
|
[Gruppo DH (DH Group)]
|
Selezionare il gruppo Diffie-Hellman, che determina la forza della chiave.
|
Autenticazione di una macchina usando una chiave già condivisa
|
1
|
Fare clic sul pulsante di opzione [Metodo chiave già condivisa (Pre-Shared Key Method)] per [Metodo di autenticazione (Authentication Method)], quindi fare clic su [Impostazioni chiave condivisa (Shared Key Settings)].
|
|
2
|
Immettere dei caratteri alfanumerici per la chiave già condivisa e fare clic su [OK (OK)].
|
|
3
|
Specificare le impostazioni [Valido per (Valid for)] e [Autenticazione (Authentication)]/[Crittografia (Encryption)]/[Gruppo DH (DH Group)].
|
Autenticazione di una macchina usando un metodo di firma digitale
|
1
|
Fare clic sul pulsante di opzione [Metodo firma digitale (Digital Signature Method)] per [Metodo di autenticazione (Authentication Method)], quindi fare clic su [Chiave e certificato (Key and Certificate)].
|
|
2
|
Fare clic su [Registrazione chiave predefinita (Register Default Key)] a destra della chiave e del certificato che si desidera utilizzare.
Visualizzazione dei dettagli di un certificato
È possibile verificare i dettagli del certificato o verificare il certificato facendo clic sul corrispondente collegamento di testo in [Nome chiave (Key Name)] o sull'icona del certificato.
|
|
3
|
Specificare le impostazioni [Valido per (Valid for)] e [Autenticazione (Authentication)]/[Crittografia (Encryption)]/[Gruppo DH (DH Group)].
|
10

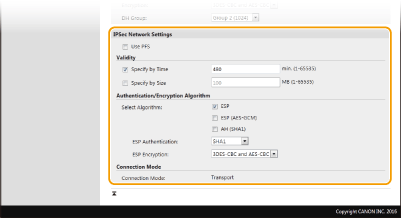

Specificare le impostazioni di rete IPSec.
[Utilizzo PFS (Use PFS)]
Selezionare la casella di controllo per abilitare Perfect Forward Secrecy (PFS) per le chiavi di sessione IPSec. Abilitando PFS si migliora la protezione ma si incrementa il carico sulle comunicazioni. Assicurarsi che PFS sia abilitato anche per gli altri dispositivi.
Selezionare la casella di controllo per abilitare Perfect Forward Secrecy (PFS) per le chiavi di sessione IPSec. Abilitando PFS si migliora la protezione ma si incrementa il carico sulle comunicazioni. Assicurarsi che PFS sia abilitato anche per gli altri dispositivi.
[Specifica per durata (Specify by Time)]/[Specifica per dimensione (Specify by Size)]
Impostare le condizioni per terminare una sessione per IPSec SA. IPSec SA viene utilizzato come tunnel di comunicazione. Selezionare una o entrambe le caselle di controllo, in base alle esigenze. Se vengono selezionate entrambe le caselle di controllo, la sessione SA viene terminata quando una delle condizioni viene soddisfatta.
Impostare le condizioni per terminare una sessione per IPSec SA. IPSec SA viene utilizzato come tunnel di comunicazione. Selezionare una o entrambe le caselle di controllo, in base alle esigenze. Se vengono selezionate entrambe le caselle di controllo, la sessione SA viene terminata quando una delle condizioni viene soddisfatta.
|
[Specifica per durata (Specify by Time)]
|
Immettere il tempo in minuti per specificare la durata di una sessione.
|
|
[Specifica per dimensione (Specify by Size)]
|
Immettere le dimensioni in megabyte per specificare la quantità di dati che è possibile trasportare in una sessione.
|
[Selezione algoritmo (Select Algorithm)]
Selezionare la/e casella/e di controllo [ESP (ESP)], [ESP (AES-GCM) (ESP (AES-GCM))] o [AH (SHA1) (AH (SHA1))] in funzione dell'intestazione IPSec e dell'algoritmo utilizzati. AES-GCM è un algoritmo sia per l'autenticazione, sia per la crittografia. Se viene selezionato [ESP (ESP)] selezionare anche algoritmi per l'autenticazione e la crittografia dagli elenchi a discesa [Autenticazione ESP (ESP Authentication)] e [Crittografia ESP (ESP Encryption)].
Selezionare la/e casella/e di controllo [ESP (ESP)], [ESP (AES-GCM) (ESP (AES-GCM))] o [AH (SHA1) (AH (SHA1))] in funzione dell'intestazione IPSec e dell'algoritmo utilizzati. AES-GCM è un algoritmo sia per l'autenticazione, sia per la crittografia. Se viene selezionato [ESP (ESP)] selezionare anche algoritmi per l'autenticazione e la crittografia dagli elenchi a discesa [Autenticazione ESP (ESP Authentication)] e [Crittografia ESP (ESP Encryption)].
|
[Autenticazione ESP (ESP Authentication)]
|
Per abilitare l'autenticazione ESP selezionare [SHA1 (SHA1)] per l'algoritmo hash. Selezionare [Non usare (Do Not Use)] se si desidera disabilitare l'autenticazione ESP.
|
|
[Crittografia ESP (ESP Encryption)]
|
Selezionare l'algoritmo di crittografia per ESP. È possibile selezionare [NULL (NULL)] se non si desidera specificare l'algoritmo, oppure selezionare [Non usare (Do Not Use)] se si desidera disabilitare la crittografia ESP.
|
[Modo di connessione (Connection Mode)]
Viene visualizzato il modo di connessione di IPSec. La macchina supporta la modalità trasporto, con cui i payload dei pacchetti IP sono crittografati. Il modo tunnel, con cui tutti i pacchetti IP (intestazioni e payload) vengono incapsulati, non è disponibile.
Viene visualizzato il modo di connessione di IPSec. La macchina supporta la modalità trasporto, con cui i payload dei pacchetti IP sono crittografati. Il modo tunnel, con cui tutti i pacchetti IP (intestazioni e payload) vengono incapsulati, non è disponibile.
11
Fare clic su [OK (OK)].
Se non occorre registrare un criterio di protezione aggiuntivo, tornare al passo 6.
12

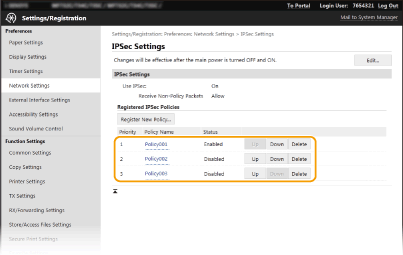

Disporre l'ordine dei criteri elencati sotto [Criteri IPSec registrati (Registered IPSec Policies)].
I criteri sono applicati da quello nella posizione più alta a quello nella posizione più bassa. Fare clic su [Su (Up)] o [Giù (Down)] per spostare un criterio più in alto o più in basso nell'ordine.
Modifica di un criterio
Fare clic sul collegamento di testo corrispondente in [Nome criterio (Policy Name)] per la schermata da modificare.
Eliminazione di un criterio
Fare clic su [Cancella (Delete)] a destra del nome del criterio che si desidera eliminare fare clic su [OK (OK)].
fare clic su [OK (OK)].13
Riavviare la macchina.
Spegnere la macchina, attendere almeno 10 secondi, quindi riaccenderla.
|
|
Utilizzo del pannello operativoÈ inoltre possibile abilitare o disabilitare la comunicazione IPSec da <Menu (Menu)> nella schermata Schermata principale (Home). <Utilizzo IPSec (Use IPSec)>
|
