Wenn das Gerät während des Transports kippen kann (lange Lagerung von 6 Monaten oder mehr nach dem Transport)

Die Methode für den Transport des Geräts hängt davon ab, ob das Gerät innerhalb von 6 Monaten nach dem Transport verwendet wird oder ob das Gerät für mehr als 6 Monate nach dem Transport ohne Verwendung gelagert wird. Wenn das Gerät für mehr als 6 Monate gelagert wird, gehen Sie vor dem Transport folgendermaßen mit dem Gerät vor.
Achten Sie darauf, dass der Neigungswinkel beim Transport nicht mehr als 40 Grad beträgt.
1
Überprüfen Sie die erforderliche Anzahl an Austauschteilen für Tintenbehälter und Wartungskassette, und halten Sie diese Teile bereit.

Sie können die Informationen zu der erforderlichen Anzahl an Austauschteilen für Tintenbehälter und Wartungskassette unter <Austausch-Status (Replacement Rank)> in <Druckkopfinformationen (Print Head Information)> überprüfen.
<Statusmonitor (Status Monitor)> <Geräteinformationen (Device Information)>  <Druckkopfinformationen (Print Head Information)>  <Tintenbehälterinformationen (Ink Tank Information)>
Nachdem Sie das Gerät nach dem Transport neu installiert haben, sind Verbrauchsmaterialien entsprechend ihrem Austausch-Status erforderlich. Drucken Sie einen Bericht der von Ihnen überprüften Druckkopfinformationen aus. Drucken eines Berichts zur Nutzungsbedingung des Geräts
Die erforderliche Anzahl ist für jeden Austausch-Status verschieden. Informationen zum Austausch-Status und zur erforderlichen Anzahl an Austauschteilen finden Sie in .
2
Überprüfen Sie, ob eine Druckkopfverriegelungsstange vorhanden ist.
1
Wählen Sie <Menü (Menu)>  <Justage/Wartung (Adjustment/Maintenance)>  <Wartung (Maintenance)>  <Austausch der Wartungskassette (Maintenance Cartridge Replacement)> auf der Startseite.
2
Wählen Sie <Entriegeln (Unlock)>, und wenn der Bildschirm wechselt, öffnen Sie die vordere Abdeckung.
3
Überprüfen Sie, dass die Druckkopfverriegelungsstange vorhanden ist.
4
Schließen Sie die vordere Abdeckung.
Wenn die Druckkopfverriegelungsstange nicht vorhanden ist, wenden Sie sich an Ihren Händler oder das Servicecenter, und erhalten Sie erneut eine Druckkopfverriegelungsstange. Ein Transport des Geräts ohne Druckkopfverriegelungsstange führt zu Fehlfunktionen.
3
Nehmen Sie das gesamte Papier heraus.
Nehmen Sie das gesamte Papier aus den Papierkassetten und dem Mehrzweckfach heraus.
4
Wählen Sie <Menü (Menu)> auf dem Bildschirm Startseite (Home). Bildschirm Startseite (Home)
5
Wählen Sie <Justage/Wartung (Adjustment/Maintenance)>   <Wartung (Maintenance)>.
6
Wählen Sie <Vorbereitung für Transport (Preparation for Transporting)>.
Wenn ein Fehler auftritt, der angibt, dass die Tintenmenge nicht bekannt ist, kann das Menü <Vorbereitung für Transport (Preparation for Transporting)> nicht ausgeführt werden.
7
Geben Sie <Systemmanager-ID (System Manager ID)> und <PIN (PIN)> ein, und wählen Sie <Login (Log In)>.
8
Überprüfen Sie die Meldung, und wählen Sie <Ja (Yes)>.
9
Überprüfen Sie die Meldung, und wählen Sie <Ja (Yes)>.
Sobald Sie mit den Vorbereitungen für den Transport des Geräts begonnen haben, können diese nicht unterbrochen werden. Wenn keine Austauschteile für die Verbrauchsmaterialien bereit liegen, beginnen Sie nicht mit den Vorbereitungen.
10
Entfernen Sie die Tintenbehälter.
1
Wählen Sie <Entriegeln (Unlock)>.
Die vordere Abdeckung wird entriegelt.
2
Vordere Abdeckung öffnen.
3
Entfernen Sie die Tintenbehälter. Austauschen der Tintenbehälter
4
Schließen Sie die vordere Abdeckung.
11
Wenn der Bildschirm für die Überprüfung auf eine Druckkopfverriegelungsstange angezeigt wird, wählen Sie <Nein (No)>.
Das Gerät beginnt mit dem Ableiten der Tinte. Die Ableitung dauert möglicherweise bis zu 50 Minuten.
12
Wählen Sie auf dem Bildschirm für die Auswahl zur Initialisierung der Einstellungen <Ja (Yes)> oder <Nein (No)>.
Durch Auswählen von <Ja (Yes)> werden alle Daten einschließlich Protokolle und Einstellwerte auf ihre Standardeinstellungen zum Erwerbszeitpunkt zurückgesetzt. Wählen Sie diese Option beispielsweise, wenn sich der Benutzer des Geräts ändert.
13
Wählen Sie <Entriegeln (Unlock)>.
14
Wenn <Vordere Abdeckung öffnen (Open Front Cover)> angezeigt wird, öffnen Sie die vordere Abdeckung.
15
Nehmen Sie die Wartungskassette heraus. Austauschen der Wartungskassette
Legen Sie die Wartungskassette in eine Plastiktüte und verschließen Sie diese fest, damit keine Tinte auslaufen kann.
16
Nehmen Sie die Haltegriffabdeckung ab.
17
Schließen Sie die vordere Abdeckung.
18
Wählen Sie <Entriegeln (Unlock)>.
19
Wenn <Vordere Abdeckung öffnen (Open Front Cover)> angezeigt wird, öffnen Sie die vordere Abdeckung.
20

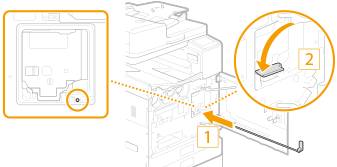

Befestigen Sie die Druckkopfverriegelungsstange.
Entfernen Sie die im Gerät verstaute Druckkopfverriegelungsstange (Innen), und schieben Sie sie in den Einschub.
Schieben Sie die Stange vollständig hinein und senken Sie den Hebel nach links ab.
21
Schließen Sie die vordere Abdeckung.
22
Schalten Sie das Gerät AUS. Ausschalten des Geräts
23
Trennen Sie die Kabel in der numerischen Reihenfolge vom Gerät, wie in der Abbildung unten dargestellt.
Die Form des Netzsteckers (*1) ist je nach Land oder Region unterschiedlich.
Ob die mit "*2" gekennzeichneten Kabel angeschlossen sind, hängt von Ihrer Umgebung ab.
Netzstecker*1
Stromkabel
Lösen Sie die Stromkabelklemme, und entfernen Sie das Stromkabel.
LAN-Kabel*2
USB-Kabel*2
Hörer*2
Externes Telefon*2
Telefonleitungskabel*2
24
Entfernen Sie die Buchhalterung.
25
Entfernen Sie die Papierkassettenabdeckung.

Wenn eine optionale cassette feeding unit eingebaut ist.
Das Gerät ist schwer (Sonstige technische Daten). Heben Sie es unbedingt mit 4 Personen, und nutzen Sie dabei die Haltegriffe.
1
Entfernen Sie die Stabilisierungsvorrichtung von der rechten Seitenwand der cassette feeding unit.
Die Stabilisierungsvorrichtung wird auch nach dem Transport des Geräts noch benötigt. Daher darf sie nicht weggeworfen werden. Bewahren Sie die Stabilisierungsvorrichtung an einem sicheren Ort auf.
2
Ziehen Sie Papierkassette 3 vorsichtig heraus.
3
Drehen Sie die Befestigungsschrauben des Geräts und der cassette feeding unit und nehmen Sie die Gestellabdeckung ab.
Vorderseite der Haupteinheit
Linke Seite der Haupteinheit
4
Schließen Sie Papierkassette 3.
5
Nehmen Sie die Anschlussabdeckung von der Haupteinheit und cassette feeding unit ab und entfernen Sie den Anschluss der Kassetteneinheit.
6
Nutzen Sie zum Entfernen der Haupteinheit die Haltegriffe.
Beim Transport des Geräts
Um das Gerät zu transportieren, heben Sie es mit vier Personen an den vier Haltegriffen an. Achten Sie dabei darauf, dass es nicht zu Rückenverletzungen usw. kommt. Die Lage der Haltegriffe und das Greifen der Haltegriffe werden unten dargestellt.
Halten Sie das Gerät niemals an der Zufuhr, an den Papierkassetten usw. fest. Andernfalls kann das Gerät herunterfallen und Verletzungen verursachen.
Halten Sie das Gerät niemals an der Unterseite fest. Achten Sie außerdem darauf, dass beim Absetzen des Geräts Ihre Finger nicht eingeklemmt werden.
Lage der Haltegriffe
Greifen der Haltegriffe
Stellen Sie sich an den Ecken des Geräts auf, und greifen Sie das Gerät mit den Haltegriffen  bis .
Greifen Sie den Haltegriff  mit der linken Hand, und stützen Sie mit der rechten Hand
Greifen Sie den Haltegriff  mit der rechten Hand, und stützen Sie mit der linken Hand
Greifen Sie den Haltegriff  mit der rechten Hand, und stützen Sie mit der linken Hand
Greifen Sie den Haltegriff  mit der linken Hand, und stützen Sie mit der rechten Hand
26
Bündeln Sie das Gerät.
Kleben Sie die 3 Stellen an der rechten Seite des Geräts in einer "H"-Form ab, wie unten dargestellt.
27
Bündeln Sie die optionale cassette feeding unit.
Für den Transport der cassette feeding unit heben Sie die Kassetteneinheit unbedingt mit mindestens zwei Personen an, und achten Sie darauf, dass es nicht zu Rückenverletzungen usw. kommt. Wie Sie die Kassetteneinheit halten sollten, wird unten dargestellt.
