Austausch des Druckkopfes

Tauschen Sie den Druckkopf aus, wenn eine Meldung angezeigt wird, dass er ausgetauscht werden muss. Sie können beim Austauschen des Druckkopfes die ungefähre Anzahl der erforderlichen Tintenbehälter und Wartungskassetten auf dem Display überprüfen (Überprüfen der verbleibenden Mengen und der Nutzung von Verbrauchsmaterial).

Wenn eine Meldung angezeigt wird

Verfahren für den Austausch des Druckkopfes


Beim Austauschen des Druckkopfes ist es möglicherweise notwendig, die Tintenbehälter und die Wartungskassette auszutauschen. Folgen Sie den Anweisungen auf dem Bildschirm, um die Tintenbehälter und die Wartungskassette auszutauschen. Der Austausch des Druckkopfes dauert 1,5 bis 2 Stunden. Schalten Sie das Gerät nicht aus, nachdem Sie mit dem Austausch des Druckkopfes begonnen haben. Wenn das Gerät nach dem Beginn des Austauschs ausgeschaltet wird, können zusätzliche Tintenbehälter oder Wartungskassetten erforderlich sein.

Beim Austauschen des Druckkopfes ist es möglicherweise notwendig, die Tintenbehälter und die Wartungskassette auszutauschen. Folgen Sie den Anweisungen auf dem Bildschirm, um die Tintenbehälter und die Wartungskassette auszutauschen.

Der Austausch des Druckkopfes dauert 1,5 bis 2 Stunden.

Schalten Sie das Gerät nicht aus, nachdem Sie mit dem Austausch des Druckkopfes begonnen haben. Wenn das Gerät nach dem Beginn des Austauschs ausgeschaltet wird, können zusätzliche Tintenbehälter oder Wartungskassetten erforderlich sein.

Wenn eine Meldung angezeigt wird

Der Druckkopf verursacht, dass nicht gedruckt werden kann. Überprüfen Sie die Meldung, und beenden Sie dann den Bildschirm.Verfahren für den Austausch des Druckkopfes

Sie können den Austausch auch über die Meldung fortsetzen. Drücken Sie <Weiter (Next)>, und fahren Sie mit Schritt 6 fort. Da die Anzahl der erforderlichen Verbrauchsmaterialien jedoch nicht bekannt ist, halten Sie einen Tintenbehälter für jede Farbe und eine Wartungskassette bereit.

Verfahren für den Austausch des Druckkopfes

Beim Austauschen des Druckkopfes können Sie auch über den Bildschirm vorgehen. Lesen Sie die Anweisungen auf dem Bildschirm sowie die folgende Vorgehensweise.


Bereiten Sie einen neuen Tintenbehälter vor, wenn nicht ausreichend Tinte übrig ist. Wenn die Wartungskassette fast voll ist, bereiten Sie eine neue Wartungskassette vor.

Überprüfen Sie die erforderliche Anzahl an Austauschteilen für Tintenbehälter und Wartungskassette.

Sie können die Informationen zu der erforderlichen Anzahl an Austauschteilen für Tintenbehälter und Wartungskassette unter <Austausch-Status (Replacement Rank)> in <Druckkopfinformationen (Print Head Information)> überprüfen.

1	Wählen Sie <Statusmonitor (Status Monitor)>.
2	Wählen Sie <Geräteinformationen (Device Information)>.
3	Wählen Sie <Druckkopfinformationen (Print Head Information)>.
4	Wählen Sie <Tintenbehälterinformationen (Ink Tank Information)>.

Die erforderliche Anzahl ist für jeden Austausch-Status verschieden. Informationen zum Austausch-Status und zur erforderlichen Anzahl an Austauschteilen finden Sie in

Halten Sie die erforderliche Anzahl an Austauschteilen für Tintenbehälter und Wartungskassette bereit.

Wenn Sie <Druckkopfinformationen (Print Head Information)> nicht überprüfen können, halten Sie einen Tintenbehälter für jede Farbe sowie eine Wartungskassette bereit.

Beginnen Sie mit dem Austausch des Druckkopfes.

Beginnen Sie mit dem Austausch des Druckkopfes über das Menü.

1	Wählen Sie <Menü (Menu)>.
2	Wählen Sie <Justage/Wartung (Adjustment/Maintenance)>.
3	Wählen Sie <Wartung (Maintenance)>.
4	Wählen Sie <Austausch des Druckkopfes (Print Head Replacement)>.
5	Wählen Sie <Start (Start)>.

Sobald Sie mit dem Austausch des Druckkopfes begonnen haben, kann dieser nicht unterbrochen werden. Wenn keine Austauschteile bereit liegen, beginnen Sie nicht mit dem Austausch des Druckkopfes.

Das Gerät beginnt damit, die in der Wartungskassette und in den Tintenbehältern verbliebene Menge zu überprüfen, und es werden Schritte zum Austausch dieser Teile je nach verbliebener Menge angezeigt.

Die erforderliche Anzahl an Verbrauchsmaterial wird möglicherweise angezeigt. Hierbei handelt es sich um die maximale Anzahl, die beim Austausch des Druckkopfes erforderlich ist. Halten Sie die in Schritt 1 überprüfte Anzahl an Verbrauchsmaterial bereit.

Wählen Sie die Zeit für das Austauschen der Tintenbehälter aus.

Wenn das Austauschen der Tintenbehälter erforderlich ist, wird ein Bildschirm zur Auswahl des Zeitpunkts für den Austausch angezeigt.

Wenn Sie notwendige Tintenbehälter gemeinsam im Voraus austauschen möchten, drücken Sie <Ja (Yes)>. Da alle Tintenbehälter gleichzeitig ausgetauscht werden, wird für den Austausch weniger Zeit benötigt.

Wenn Sie notwendige Tintenbehälter erst austauschen möchten, wenn die Tinte fast verbraucht ist, drücken Sie <Nein (No)>. Da der Austausch immer dann durchgeführt wird, wenn einer der Tintenbehälter leer ist, wird keine Tinte verschwendet.

Wählen Sie <Entriegeln (Unlock)>.

Bevor die vordere Abdeckung an der Haupteinheit geöffnet wird, macht das Gerät den Druckkopf für den Austausch bereit. Wenn der Austausch von Tintenbehältern oder der Wartungskassette in dieser Zeit erforderlich ist, werden Anweisungen für den Austausch dieser Teile angezeigt.

Nach der Auswahl von <Entriegeln (Unlock)> beginnt das Gerät, sich auf den Austausch des Druckkopfes vorzubereiten. Während sich das Gerät vorbereitet, kann die vordere Abdeckung nicht geöffnet werden. Warten Sie ca. 20 Minuten, bis die Abdeckung entriegelt wird.

Wenn <Vordere Abdeckung öffnen (Open Front Cover)> angezeigt wird, öffnen Sie die vordere Abdeckung.

Öffnen Sie die Abdeckung der Druckkopfkammer.

Ziehen Sie den Druckkopf heraus.

1	Trennen Sie den Druckkopfanschluss vom Druckkopf und nehmen Sie den Druckkopfanschluss von der Kabelführung ab.
2	Befestigen Sie den Druckkopfanschluss am Kabelhaken.
3	Öffnen Sie den Aufbewahrungsbeutel, um den gebrauchten Druckkopf hineinzulegen.
4	Ziehen Sie die Handschuhe an, um Schmutz von den Händen fernzuhalten. Beim Entfernen des gebrauchten Druckkopfes werden Ihre Hände möglicherweise schmutzig. Tragen Sie daher die mit dem neuen Druckkopf gelieferten Handschuhe.
5	Entfernen Sie die Druckkopfentsorgungskappe.

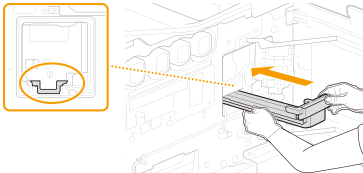

6	Schieben Sie die mit dem neuen Druckkopf mitgelieferte Druckkopfentsorgungskappe ganz nach hinten. Die Druckkopfentsorgungskappe ist am Druckkopf befestigt.

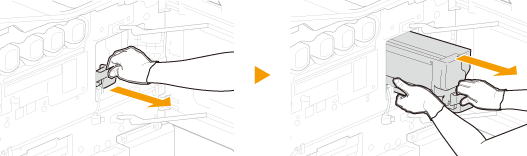

7	Ziehen Sie die Druckkopfentsorgungskappe zunächst nur halb heraus. Halten Sie den Druckkopf dann von unten mit beiden Händen fest und ziehen Sie die Druckkopfentsorgungskappe heraus. Der Druckkopf wird zusammen herausgezogen. Wenn nur die Druckkopfentsorgungskappe herausgezogen wird, führen Sie sie wieder vollständig und fest ein, bis sie stoppt. Ein gebrauchter Druckkopf ist schwer. Achten Sie darauf, dass Sie ihn beim Herausziehen aus dem Gerät mit beiden Händen festhalten. Wenn er fallen gelassen wird, kann eventuell Tinte verschüttet werden.
8	Nachdem Sie den gebrauchten Druckkopf in den Aufbewahrungsbeutel gelegt haben, ziehen Sie die Handschuhe aus, und legen Sie sie ebenfalls in den Beutel. Der gebrauchte Druckkopf kann mit Tinte beschmutzt sein. Berühren Sie ihn nicht, wenn Sie keine Handschuhe mehr tragen.
9	Wickeln Sie den überstehenden Teil des Beutels um den Druckkopf. Schließen Sie den Beutel vollständig, damit keine Tinte verschüttet werden kann.
10	Nehmen Sie den neuen Druckkopf aus dem Karton, und öffnen Sie den Beutel aus Aluminiumfolie an der Einkerbung. Der Druckkopf kann beschädigt werden, wenn Sie ihn fallen lassen. Nehmen Sie den Druckkopf deshalb auf dem Boden oder in geringer Höhe aus dem Karton.
11	Halten Sie den Druckkopf mit beiden Händen fest, und nehmen Sie ihn aus dem Beutel aus Aluminiumfolie heraus. Der neue Druckkopf ist mit einem Druckkopfprotektor ausgestattet. Der Protektor ist für die Installation des Druckkopfes erforderlich und darf nicht entfernt werden. Berühren Sie niemals den Einschub des Druckkopfes. Andernfalls kann es zu einer Fehlfunktion des Druckkopfes kommen.

Montieren des Druckkopfes

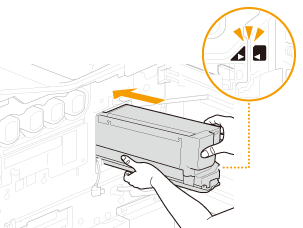

1	Schieben Sie den neuen Druckkopf ganz nach hinten. Drücken Sie den Druckkopf ein, bis die Markierung am Druckkopf und die Markierung am Gerät aufeinander ausgerichtet sind. Schieben Sie den Druckkopf für die Installation ganz nach hinten. Der Druckkopfprotektor hat sich dabei zu Ihnen hin bewegt.
2	Ziehen Sie den Druckkopfprotektor ab. Ziehen Sie den Druckkopfprotektor heraus, während Sie den Druckkopf in seiner Position halten. Wenn Sie den Druckkopf nicht in seiner Position halten, wird er möglicherweise mit dem Druckkopfprotektor zusammen herausgezogen.
3	Legen Sie den gebrauchten Druckkopf und den Druckkopfprotektor in den Karton, und bedecken Sie sie mit Packmaterial.
4	Entfernen Sie den Druckkopfanschluss vom Kabelhaken.
5	Schließen Sie den Druckkopfanschluss am neuen Druckkopf an.
6	Drücken Sie den Druckkopfanschluss in die Kabelführung.

Schließen die Abdeckung der Druckkopfkammer.

Schließen Sie die vordere Abdeckung. Die Befüllung dauert 40 bis 70 Minuten. Schalten Sie das Gerät nicht aus, während die Tinte eingefüllt wird.

Der Tintenfüllvorgang wird gestartet.

Wenn der Austausch von Tintenbehältern oder der Wartungskassette erforderlich ist, während die Tinte in das System gefüllt wird, werden Anweisungen für den Austausch dieser Teile angezeigt.

Der Austausch ist abgeschlossen, wenn die Meldung <Beendet. (Finished.)> angezeigt wird.
