Monitorování a ovládání zařízení pomocí protokolu SNMP

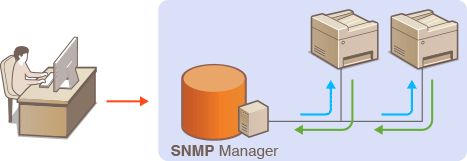

SNMP (Simple Network Management Protocol) je protokol určený k monitorování a ovládání komunikačních zařízení v síti pomocí funkce MIB (Management Information Base). Zařízení podporuje protokol SNMPv1 a protokol SNMPv3 s vylepšenými funkcemi zabezpečení. Stav zařízení lze zkontrolovat z počítače při tisku dokumentů nebo pomocí Vzdáleného UR. Můžete povolit buď protokol SNMPv1, nebo SNMPv3, případně oba současně. U každé verze zadejte nastavení odpovídající síťovému prostředí a účelům používání.
SNMPv1
Protokol SNMPv1 využívá informace nazývané „komunita“ k určení rozsahu komunikace SNMP. Protože se tyto informace objevují na síti ve formě prostého textu, bude síť ohrožena útoky. Chcete-li zajistit zabezpečení sítě, vypněte protokol SNMPv1 a používejte SNMPv3.
SNMPv3
Při použití protokolu SNMPv3 můžete implementovat správu síťových zařízení chráněnou robustními funkcemi zabezpečení. Upozorňujeme, že před konfigurací protokolu SNMPv3 musí být aktivována funkce TLS Vzdáleného UR (Konfigurace klíče a certifikátu pro protokol TLS).
 |
|
Zařízení nepodporuje funkci upozornění pomocí depeší protokolu SNMP.
Informace o změně čísla portu protokolu SNMP najdete v části Změna čísel portů.
Máte-li v počítači nebo na síti nainstalovaný software pro správu pomocí SNMP, můžete zařízení vzdáleně konfigurovat, monitorovat a ovládat z počítače. Další informace naleznete v příručkách dodaných se softwarem pro správu.
Další informace o základních operacích, které se provádějí při nastavování zařízení ze Vzdáleného UR, najdete v části Nastavení možností nabídky prostřednictvím Vzdáleného UR.
|
1
Spusťte Vzdálené UR a přihlaste se do Režimu správce systému. Spuštění Vzdáleného UR
2
Klikněte na [Nastavení/Uložení (Settings/Registration)] na stránce portálu. Obrazovka Vzdáleného UR
3
Vyberte možnost [Nastavení sítě (Network Settings)]
[Nastavení SNMP (SNMP Settings)].
[Nastavení SNMP (SNMP Settings)].4
Klikněte na [Editovat (Edit)].
5

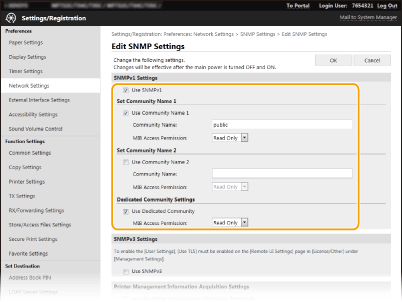

Zadejte nastavení protokolu SNMPv1.
Nepotřebujete-li změnit nastavení SNMPv1, pokračujte dalším krokem.
[Použít SNMPv1 (Use SNMPv1)]
Zaškrtnutím políčka povolte protokol SNMPv1. Ostatní nastavení protokolu SNMPv1 můžete zadat, pouze pokud je toto políčko zaškrtnuté.
Zaškrtnutím políčka povolte protokol SNMPv1. Ostatní nastavení protokolu SNMPv1 můžete zadat, pouze pokud je toto políčko zaškrtnuté.
[Použít název komunity 1 (Use Community Name 1)]/[Použít název komunity 2 (Use Community Name 2)]
Zaškrtněte toto políčko, chcete-li zadat název komunity. Pokud není nutné zadávat název komunity, zrušte zaškrtnutí políčka.
Zaškrtněte toto políčko, chcete-li zadat název komunity. Pokud není nutné zadávat název komunity, zrušte zaškrtnutí políčka.
[Název komunity (Community Name)]
Formou alfanumerických znaků zadejte název komunity.
Formou alfanumerických znaků zadejte název komunity.
[Povolení přístupu MIB (MIB Access Permission)]
Pro každou komunitu vyberte [Čtení/Zápis (Read/Write)] nebo [Pouze Čtení (Read Only)] pro přístupová oprávnění k objektům MIB.
Pro každou komunitu vyberte [Čtení/Zápis (Read/Write)] nebo [Pouze Čtení (Read Only)] pro přístupová oprávnění k objektům MIB.
|
[Čtení/Zápis (Read/Write)]
|
Povoluje zobrazení i změnu hodnot objektů MIB.
|
|
[Pouze Čtení (Read Only)]
|
Povoluje pouze zobrazení hodnot objektů MIB.
|
[Použít vyčleněnou komunitu (Use Dedicated Community)]
Vyhrazená komunita je předvolená komunita, určená výhradně pro správce používající software Canon, jako je například imageWARE Enterprise Management Console (iW Management Console). Políčko zaškrtněte, chcete-li používat vyhrazenou komunitu, a zadejte [Povolení přístupu MIB (MIB Access Permission)]. Pokud funkci vyhrazené komunity nechcete používat, zaškrtnutí políčka zrušte.
Vyhrazená komunita je předvolená komunita, určená výhradně pro správce používající software Canon, jako je například imageWARE Enterprise Management Console (iW Management Console). Políčko zaškrtněte, chcete-li používat vyhrazenou komunitu, a zadejte [Povolení přístupu MIB (MIB Access Permission)]. Pokud funkci vyhrazené komunity nechcete používat, zaškrtnutí políčka zrušte.
6

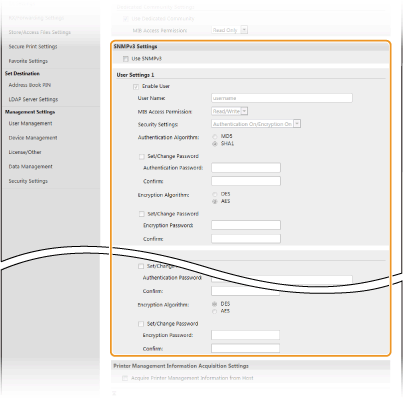

Zadejte nastavení protokolu SNMPv3.
Nepotřebujete-li změnit nastavení SNMPv3, přejděte k dalšímu kroku.
[Použít SNMPv3 (Use SNMPv3)]
Zaškrtnutím tohoto políčka povolíte protokol SNMPv3. Ostatní nastavení protokolu SNMPv3 můžete zadat, pouze pokud je toto políčko zaškrtnuté.
Zaškrtnutím tohoto políčka povolíte protokol SNMPv3. Ostatní nastavení protokolu SNMPv3 můžete zadat, pouze pokud je toto políčko zaškrtnuté.
[Umožnit uživatele (Enable User)]
Toto políčko zaškrtněte, chcete-li povolit [Uživatelská nastavení 1 (User Settings 1)]/[Uživatelská nastavení 2 (User Settings 2)]/[Uživatelská nastavení 3 (User Settings 3)]. Pokud chcete zakázat uživatelské nastavení, zrušte označení příslušného zaškrtávacího políčka.
Toto políčko zaškrtněte, chcete-li povolit [Uživatelská nastavení 1 (User Settings 1)]/[Uživatelská nastavení 2 (User Settings 2)]/[Uživatelská nastavení 3 (User Settings 3)]. Pokud chcete zakázat uživatelské nastavení, zrušte označení příslušného zaškrtávacího políčka.
[Uživatelské jméno (User Name)]
Formou alfanumerických znaků zadejte uživatelské jméno.
Formou alfanumerických znaků zadejte uživatelské jméno.
[Povolení přístupu MIB (MIB Access Permission)]
Vyberte možnost [Čtení/Zápis (Read/Write)] nebo [Pouze Čtení (Read Only)] pro přístupová oprávnění k objektům MIB.
Vyberte možnost [Čtení/Zápis (Read/Write)] nebo [Pouze Čtení (Read Only)] pro přístupová oprávnění k objektům MIB.
|
[Čtení/Zápis (Read/Write)]
|
Povoluje zobrazení i změnu hodnot objektů MIB.
|
|
[Pouze Čtení (Read Only)]
|
Povoluje pouze zobrazení hodnot objektů MIB.
|
[Nastavení zabezpečení (Security Settings)]
Vyberte [Ověření Zap/Šifrování Zap (Authentication On/Encryption On)], [Ověření Zap/Šifrování Vyp (Authentication On/Encryption Off)] nebo [Ověření Vyp/Šifrování Vyp (Authentication Off/Encryption Off)] pro nastavení požadované kombinace nastavení ověřování a šifrování.
Vyberte [Ověření Zap/Šifrování Zap (Authentication On/Encryption On)], [Ověření Zap/Šifrování Vyp (Authentication On/Encryption Off)] nebo [Ověření Vyp/Šifrování Vyp (Authentication Off/Encryption Off)] pro nastavení požadované kombinace nastavení ověřování a šifrování.
[Algoritmus ověření (Authentication Algorithm)]
Kliknutím na položku [Ověření Zap/Šifrování Zap (Authentication On/Encryption On)] nebo [Ověření Zap/Šifrování Vyp (Authentication On/Encryption Off)] v části [Nastavení zabezpečení (Security Settings)] nastavte algoritmus odpovídající prostředí.
Kliknutím na položku [Ověření Zap/Šifrování Zap (Authentication On/Encryption On)] nebo [Ověření Zap/Šifrování Vyp (Authentication On/Encryption Off)] v části [Nastavení zabezpečení (Security Settings)] nastavte algoritmus odpovídající prostředí.
[Algoritmus šifrování (Encryption Algorithm)]
Kliknutím na položku [Ověření Zap/Šifrování Zap (Authentication On/Encryption On)] v části [Nastavení zabezpečení (Security Settings)] nastavte algoritmus odpovídající prostředí.
Kliknutím na položku [Ověření Zap/Šifrování Zap (Authentication On/Encryption On)] v části [Nastavení zabezpečení (Security Settings)] nastavte algoritmus odpovídající prostředí.
[Nastavit/Změnit heslo (Set/Change Password)]
Chcete-li zadat nebo změnit heslo, zaškrtněte toto políčko a formou alfanumerických znaků zadejte heslo do textového pole [Heslo ověření (Authentication Password)] nebo [Heslo šifrování (Encryption Password)]. Heslo potvrďte jeho opětovným zadáním do textového pole [Potvrdit (Confirm)]. Pro algoritmus ověřování a šifrování lze nastavit samostatné heslo.
Chcete-li zadat nebo změnit heslo, zaškrtněte toto políčko a formou alfanumerických znaků zadejte heslo do textového pole [Heslo ověření (Authentication Password)] nebo [Heslo šifrování (Encryption Password)]. Heslo potvrďte jeho opětovným zadáním do textového pole [Potvrdit (Confirm)]. Pro algoritmus ověřování a šifrování lze nastavit samostatné heslo.
7

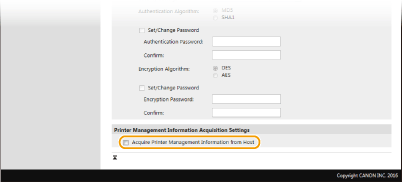

Zadejte nastavení Získávání informací o správě tiskárny.
Díky funkci SNMP lze pomocí počítače v síti monitorovat a pravidelně získávat informace o správě tiskárny, například tiskové protokoly a porty tiskárny.
[Získat informace správy tiskárny od hostitele (Acquire Printer Management Information from Host)]
Políčko zaškrtněte, pokud chcete povolit monitorování informací správy tiskárny pomocí protokolu SNMP. Chcete-li monitorování informací správy tiskárny zakázat, zaškrtnutí políčka zrušte.
Políčko zaškrtněte, pokud chcete povolit monitorování informací správy tiskárny pomocí protokolu SNMP. Chcete-li monitorování informací správy tiskárny zakázat, zaškrtnutí políčka zrušte.
8
Klikněte na [OK (OK)].
9
Restartujte zařízení.
Vypněte zařízení, počkejte nejméně 10 sekund a opět jej zapněte.
|
|
Zakázání protokolu SNMPv1Pokud je zakázán protokol SNMPv1, některé z funkcí zařízení nejsou dostupné, například získávání informací o zařízení pomocí ovladače tiskárny.
Použití ovládacího paneluNastavení protokolu SNMP lze povolit či zakázat z nabídky <Nabídka (Menu)> na obrazovce Domů (Home). <Nastavení SNMP (SNMP Settings)>
|
|
Povolení protokolu SNMPv1 i SNMPv3
|
|
Jsou-li povoleny obě verze protokolu SNMP, doporučuje se nastavit přístupová oprávnění MIB v protokolu SNMPv1 na [Pouze Čtení (Read Only)]. Přístupová oprávnění MIB lze nastavit nezávisle ve verzi SNMPv1 a SNMPv3 (a pro každého uživatele ve verzi SNMPv3). Výběrem volby [Čtení/Zápis (Read/Write)] (plná přístupová oprávnění) ve verzi SNMPv1 se zruší robustní funkce zabezpečení zahrnuté ve verzi SNMPv3, protože většinu nastavení zařízení lze pak ovládat pomocí protokolu SNMPv1.
|
