Výměna tiskové hlavy

Jestliže se zobrazí zpráva, že je nutné vyměnit tiskovou hlavu, vyměňte ji. Na displeji také můžete zkontrolovat přibližný počet nádržek s inkoustem a údržbových kazet, které budete při výměně tiskové hlavy potřebovat (Kontrola zbývajícího množství a využití spotřebního materiálu).

Když se zobrazí zpráva

Postup výměny tiskové hlavy


Při výměně tiskové hlavy může být nutné vyměnit také nádržky s inkoustem a údržbovou kazetu. Vyměňte nádržky s inkoustem a údržbovou kazetu podle pokynů na displeji. Výměna tiskové hlavy trvá přibližně 1,5 až 2 hodiny. Nevypínejte zařízení, pokud jste začali s výměnou tiskové hlavy. Jestliže po zahájení výměny vypnete zařízení, může se stát, že bude nutné použít další nádržky s inkoustem nebo údržbové kazety.

Při výměně tiskové hlavy může být nutné vyměnit také nádržky s inkoustem a údržbovou kazetu. Vyměňte nádržky s inkoustem a údržbovou kazetu podle pokynů na displeji.

Výměna tiskové hlavy trvá přibližně 1,5 až 2 hodiny.

Nevypínejte zařízení, pokud jste začali s výměnou tiskové hlavy. Jestliže po zahájení výměny vypnete zařízení, může se stát, že bude nutné použít další nádržky s inkoustem nebo údržbové kazety.

Když se zobrazí zpráva

Tisková hlava způsobuje, že není možné tisknout. Zkontrolujte zprávu a pak tuto obrazovku zavřete.Postup výměny tiskové hlavy

Ve výměně můžete pokračovat také rovnou z této zprávy. Stiskněte tlačítko <Další (Next)> a pokračujte krokem 6. Avšak vzhledem k tomu, že množství potřebného spotřebního materiálu je neznámé, připravte si jednu nádržku s inkoustem pro každou barvu a také údržbovou kazetu.

Postup výměny tiskové hlavy

Při výměně tiskové hlavy se na displeji zobrazí jednoduché pokyny k postupu výměny. Řiďte se pokyny na displeji i následujícím postupem.


Pokud v nádržce nezbývá dost inkoustu, připravte si novou nádržku s inkoustem. Pokud je údržbová kazeta téměř plná, připravte si novou údržbovou kazetu.

Zkontrolujte množství nádržek s inkoustem a údržbových kazet potřebných pro výměnu.

Informace o počtu nádržek s inkoustem a údržbových kazet potřebných pro výměnu najdete v části <Pořadí výměny (Replacement Rank)> v nabídce <Údaje tiskové hlavy (Print Head Information)>.

1	Vyberte <Monitor stavu (Status Monitor)>.
2	Vyberte <Informace o zařízení (Device Information)>.
3	Vyberte <Údaje tiskové hlavy (Print Head Information)>.
4	Vyberte <Údaje nádržky s inkoustem (Ink Tank Information)>.

Požadovaný počet je pro každou náhradní sadu jiný. Viz dokument

s informacemi o náhradních sadách a požadovaných počtech náhradních nádržek.

Připravte si požadovaný počet náhradních nádržek s inkoustem a údržbových kazet.

Jestliže nemůžete zkontrolovat <Údaje tiskové hlavy (Print Head Information)>, připravte si jednu nádržku s inkoustem pro každou barvu a jednu údržbovou kazetu.

Začněte s výměnou tiskové hlavy.

Výměnu tiskové hlavy zahajte z nabídky.

1	Vyberte <Nabídka (Menu)>.
2	Vyberte <Nastavení/Údržba (Adjustment/Maintenance)>.
3	Vyberte <Údržba (Maintenance)>.
4	Vyberte <Výměna tiskové hlavy (Print Head Replacement)>.
5	Vyberte <Začátek (Start)>.

Jakmile jednou zahájíte proces výměny tiskové hlavy, nelze jej zastavit. Jestliže nemáte připravené náhradní části pro výměnu, nezahajujte proces výměny tiskové hlavy.

Zařízení začne kontrolovat zbývající množství inkoustu v nádržkách s inkoustem a zbývající místo v údržbové kazetě a v závislosti na zjištěném množství zahájí kroky pro jejich výměnu.

Zařízení může zobrazit požadované množství spotřebního materiálu. Toto je maximální množství požadované pro výměnu tiskové hlavy. Připravte si požadované množství spotřebního materiálu podle kroku 1.

Vyberte čas pro výměnu nádržek s inkoustem.

Je-li nutné vyměnit nádržky s inkoustem, objeví se obrazovka pro výběr času jejich výměny.

Chcete-li v předstihu vyměnit všechny nezbytné nádržky s inkoustem najednou, stiskněte tlačítko <Ano (Yes)>. Díky tomu, že budou všechny nádržky s inkoustem vyměněny najednou, bude výměna trvat kratší dobu.

Chcete-li nezbytné nádržky s inkoustem vyměnit až tehdy, když dojde inkoust, stiskněte tlačítko <Ne (No)>. Díky tomu, že bude každá nádržka s inkoustem vyměněna až poté, co v ní dojde inkoust, nebude docházet k plýtvání inkoustem.

Vyberte <Odblokovat (Unlock)>.

Před otevřením předního krytu hlavní jednotky zařízení připraví tiskovou hlavu na výměnu. Je-li během této doby vyžadována výměna nádržek s inkoustem nebo údržbové kazety, pokyny pro jejich výměnu se zobrazí na displeji.

Po výběru možnosti <Odblokovat (Unlock)> zařízení zahájí přípravu tiskové hlavy na výměnu. Během této přípravy nelze otevřít přední kryt. Počkejte přibližně 20 minut, než se kryt odjistí.

Když se zobrazí zpráva <Otevřít přední kryt (Open Front Cover)>, otevřete přední kryt.

Otevřete kryt prostoru tiskové hlavy.

Vytáhněte tiskovou hlavu ven.

1	Odpojte konektor tiskové hlavy od tiskové hlavy a vyjměte konektor tiskové hlavy z vodítka kabelu.
2	Připevněte konektor tiskové hlavy k háčku na kabel.
3	Otevřete úložný sáček, do kterého vložíte použitou tiskovou hlavu.
4	Navlékněte si rukavice, abyste si neušpinili ruce. Při vyjímání použité tiskové hlavy si můžete ušpinit ruce. Použijte proto rukavice přiložené k nové tiskové hlavě.
5	Odejměte plastovou krytku tiskové hlavy.

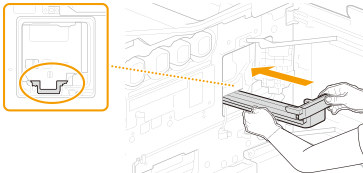

6	Zcela zasuňte plastovou krytku tiskové hlavy přibalenou k nové tiskové hlavě. Plastová krytka tiskové hlavy je připevněna k tiskové hlavě.

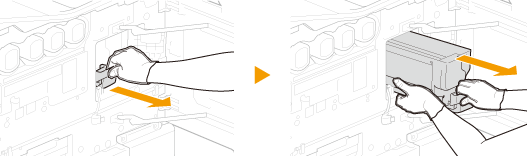

7	Vytáhněte použitou tiskovou hlavu za plastovou krytku tiskové hlavy z poloviny ven, uchopte ji zespodu oběma rukama a vytáhněte ji celou ven. Tiskovou hlavu vytáhnete společně s krytkou. Jestliže vytáhnete pouze samotnou plastovou krytku tiskové hlavy, znovu celou krytku vsuňte do zařízení, dokud se nezastaví. Použitá tisková hlava je těžká. Při vytahování ze zařízení ji proto držte pevně oběma rukama. Kdybyste ji upustili, náraz by mohl způsobit rozlití inkoustu.
8	Jakmile vložíte použitou tiskovou hlavu do úložného sáčku, sundejte si rukavice a také je vložte do sáčku. Použitá tisková hlava může být znečištěná inkoustem. Proto se jí bez ochranných rukavic již nedotýkejte.
9	Omotejte volný konec sáčku kolem tiskové hlavy. Sáček zcela uzavřete, aby nemohlo dojít k rozlití inkoustu.
10	Vyjměte novou tiskovou hlavu z krabice a pomocí zářezu otevřete hliníkový obal. Pokud byste tiskovou hlavu upustili, mohla by se poškodit. Proto tiskovou hlavu vytahujte z krabice na zemi nebo jiném nízko položeném místě.
11	Držte tiskovou hlavu oběma rukama a vyjměte ji z hliníkového obalu. Nová tisková hlava je vybavena ochranou tiskové hlavy. Tato ochrana je nutná pro výměnu tiskové hlavy. Neodstraňujte ji. Nikdy se nedotýkejte drážky tiskové hlavy. Jinak by mohlo dojít k poškození tiskové hlavy.

Nainstalujte tiskovou hlavu.

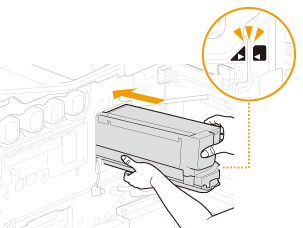

1	Zcela zasuňte tiskovou hlavu do zařízení. Tlačte, dokud nebude značka na tiskové hlavě zarovnaná se značkou na zařízení. Tiskovou hlavu nainstalujete tak, že ji zcela zasunete do zařízení. Ochrana tiskové hlavy se posune směrem k vám.
2	Vytáhněte ochranu tiskové hlavy. Vytáhněte ochranu tiskové hlavy a druhou rukou při tom přidržujte tiskovou hlavu na místě. Kdybyste tiskovou hlavu nepřidržovali, mohli byste ji vytáhnout společně s ochranou tiskové hlavy.
3	Vložte použitou tiskovou hlavu a ochranu tiskové hlavy do krabice a zakryjte je obalovým materiálem.
4	Vyjměte konektor tiskové hlavy z háčku na kabel.
5	Připevněte konektor tiskové hlavy k nové tiskové hlavě.
6	Zatlačte konektor tiskové hlavy do vodítka kabelu.

Zavřete kryt prostoru tiskové hlavy.

Zavřete přední kryt. Plnění bude trvat asi 40 až 70 minut. Nevypínejte zařízení, dokud probíhá plnění inkoustem.

Zahájí se plnění inkoustem.

Jestliže je v průběhu plnění inkoustem potřeba vyměnit nádržky s inkoustem nebo údržbovou kazetu, zobrazí se pokyny pro jejich výměnu.

Jakmile se zobrazí zpráva <Dokončeno. (Finished.)>, výměna je dokončena.
