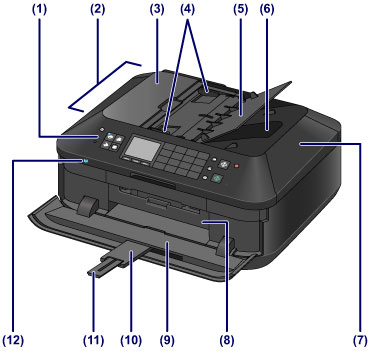

(1) nadzorna plošča
Omogoča spreminjanje nastavitev ali upravljanje naprave.
(2) ADF (samodejni podajalnik dokumentov)
Naložite dokument, ki ga želite kopirati, optično prebrati ali poslati po faksu. Dokumente, ki jih vstavite v pladenj dokumenta, naprava samodejno optično prebere list za listom.
Nalaganje dokumentov v ADF (samodejni podajalnik dokumentov)
(3) pokrov podajalnika dokumentov
Odprite ga, ko želite odstraniti zagozdene dokumente.
(4) vodila dokumenta
Nastavite ta vodila tako, da se bo širina dokumenta ujemala z ADF.
(5) pladenj dokumenta
Odprite ga, če želite naložiti dokument v ADF. Naložite lahko več listov enake velikosti in debeline. Dokument položite tako, da je stran, ki jo želite optično prebrati, obrnjena navzgor.
(6) odlagalna reža dokumentov
Tukaj se zbirajo dokumenti iz ADF, ki jih je naprava optično prebrala.
(7) pokrov za dokumente
Odprite ga, če želite položiti izvirnik na stekleno ploščo.
(8) notranji pokrov
Odprite ga tako, da ga izvlečete, če želite pritrditi pladenj za plošče. Uporabite ga le pri tiskanju na natisljivo ploščo.
Pri normalnem delovanju naj bo zaprt.
(9) izhodni pladenj za papir
Ko se začne tiskanje ali kopiranje, se samodejno odpre in nanj se izvržejo natisnjeni listi papirja.
(10) podaljšek izhodnega pladnja
Ko odprete izhodni pladenj za papir, se samodejno odpre in podpira izvrženi papir.
(11) opora izhodnega papirja
Izvlecite za podporo izvrženega papirja.
(12) Lučka Wi-Fi
Prikaže stanje brezžičnega omrežja LAN, tako da sveti ali utripa modro.
Sveti:
Možnost Brezžični LAN aktiven (Wireless LAN active) je izbrana.
Utripa:
Poteka tiskanje ali optično branje prek brezžičnega omrežja LAN. Utripa tudi ob iskanju dostopne točke za brezžično omrežje LAN med nastavitvijo in pri povezovanju z dostopno točko.
(13) vrata za pogon USB
V ta vrata lahko vstavite pogon USB.
Če želite neposredno tiskati, lahko priklopite dodatno enoto Bluetooth BU-30*.
Tiskanje iz naprave, ki omogoča uporabo povezave Bluetooth
* Enota Bluetooth v nekaterih državah ali regijah ni na voljo, odvisno od lokalnih zakonov in predpisov. Za podrobnosti se obrnite na servisni center.
 Opozorilo
|
 Pomembno
|
(14) kaseta (zgornja)
Naložite fotografski papir velikosti 10 x 15 cm (4 x 6 palcev) ali 13 x 18 cm (5 x 7 palcev) v kaseto in jo vstavite v napravo. Istočasno lahko naložite dva ali več listov papirja iste velikosti in vrste, ki se samodejno podajajo po en list naenkrat.
Nalaganje papirja manjše velikosti
Pladenj za plošče se lahko shrani v zadnjem delu kasete (zgornje).
Kako odstraniti/pritrditi pladenj za plošče
(15) kaseta (spodnja)
V kaseto naložite navaden papir velikosti A4, B5, A5 ali Letter ali fotografski papir in ovojnice in jo vstavite v napravo. Istočasno lahko naložite dva ali več listov papirja iste velikosti in vrste, ki se samodejno podajajo po en list naenkrat.
Nalaganje papirja večje velikosti

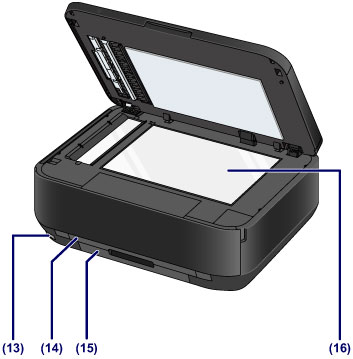

(16) steklena plošča
Nanjo položite izvirnike, ki jih želite kopirati, optično prebrati ali poslati po faksu.
