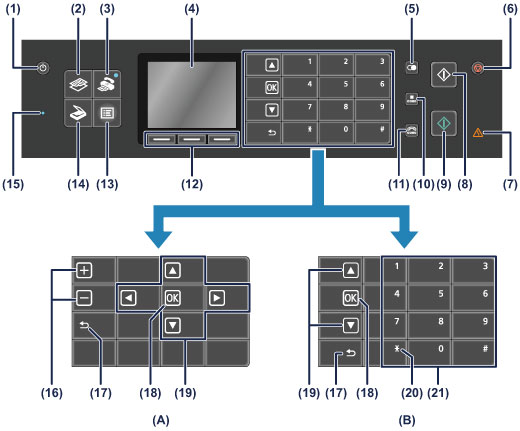

* Na spodnji sliki so vsi gumbi in lučke na nadzorni plošči zaradi pojasnitve prikazani osvetljeni.
(A) Prikaz gumbov za izbiranje/nastavitev
(B) Prikaz številskih gumbov
 Opomba
|
(1) Gumb VKLOP (ON)
Vklopi in izklopi napravo. Pred vklopom naprave mora biti pokrov za dokumente zaprt.
(2) Gumb Kopiranje (COPY)
Napravo preklopi v način kopiranja, kar omogoča kopiranje med spreminjanjem povečave, postavitve kopiranja itd.
(3) Gumb Telefaks (FAX)
Napravo preklopi v način faksa, kar omogoča pošiljanje faksov, tiskanje prejetih faksov in tiskanje poročil.
(4) LCD (zaslon s tekočimi kristali)
Prikaže sporočila, elemente menijev in stanje delovanja. Pred tiskanjem si lahko na zaslonu LCD ogledate predogled fotografij.
(5) Gumb Ponovno izbiranje/Premor (Redial/Pause)
Prikaže seznam številk, ki ste jih klicali s številskimi tipkami, če želite znova klicati izbrano številko. Ta gumb lahko uporabljate tudi za vnos premora med številkami ali za njimi, ko na primer vzpostavljate mednarodne klice.
(6) Gumb Zaustavi (Stop)
Prekliče postopek, ko poteka tiskanje, kopiranje, optično branje ali prenos/sprejem faksa.
(7) Lučka Alarm
Sveti ali utripa oranžno, če pride do napake (če na primer zmanjka papirja ali črnila).
(8) Gumb Črno (Black)
Za zagon črno-belega kopiranja, optičnega branja, faksiranja itd. Ta gumb sveti, ko je na voljo.
(9) Gumb Barvno (Color)
Za zagon barvnega tiskanja, kopiranja, optičnega branja, faksiranja itd. Ta gumb sveti, ko je na voljo.
(10) Gumb Kodno izbiranje (Coded Dial)
Na zaslonu kodnega izbiranja se prikaže seznam za kodno izbiranje ali seznam za iskanje telefonskih številk. S seznama lahko kličete prejemnika.
(11) Gumb Slušalka (Hook)
Omogoča klicanje s pritiskanjem številčnih gumbov na napravi , ne da bi morali dvigniti slušalko. Ta gumb uporabite tudi za informacijske storitve itd.
(12) Gumbi Funkcija (Function)
Uporabljajo se za izbor funkcijskega menija, prikazanega na dnu zaslona LCD.
Uporaba gumbov Funkcija (Function)
(13) Gumb MENI (MENU)
Prikaže meni, ki omogoča dostop do različnih funkcij kopiranja ali tiskanja fotografij. S tem menijem lahko vzdržujete naprava in spreminjate nastavitve naprave.
Ko tiskanje obledi ali barve niso pravilne
Spreminjanje nastavitev naprave na zaslonu LCD
Konfigurirate lahko tudi brezžično povezavo LAN.
(14) Gumb Skeniranje (SCAN)
Preklopi napravo v način za optično branje. Optično prebrane podatke lahko prek nadzorne plošče shranite/posredujete v računalnik ali jih shranite na pogon USB.
(15) Lučka Pomnilnik TELEFAKSA (FAX Memory)
Sveti, če so v pomnilniku naprave shranjeni prejeti ali neposlani dokumenti.
(16) Gumbi + -
Določita število kopij, ki bodo kopirane ali natisnjene. Če pritisnete in držite gumb, se premikate naprej ali nazaj po prikazu fotografij ali pa povečate ali zmanjšate število kopij v enotah po 10.
(17) Gumb Nazaj (Back)
Zaslon LCD vrne na prejšnji zaslon.
Ta gumb se prikaže na različnem položaju odvisno od tega, ali so prikazani gumbi za izbiranje/nastavitev ali številski gumbi.
(18) Gumb OK
Dokonča izbiro menija ali elementa nastavitve, prav tako pa se uporablja za vnos znakov.
Odpravi napako med tiskanjem ali poskrbi, da naprava po odstranitvi zagozdenega papirja normalno deluje oz. izvrže dokumente, ki so ostali v ADF (samodejni podajalnik dokumentov).
Ta gumb se prikaže na različnem položaju odvisno od tega, ali so prikazani gumbi za izbiranje/nastavitev ali številski gumbi.
(19) Gumbi
,
,
in
Uporabljajo se za izbiranje menija ali elementa nastavitve in za vnos znakov.
Ti gumbi se prikažejo na različnih položajih odvisno od tega, ali so prikazani gumbi za izbiranje/nastavitev ali številski gumbi. Kadar so prikazani številski gumbi, se gumba in ne prikažeta.
(20) Gumb Tonsko (Tone)
Če uporabljate impulzno zvezo, se naprava začasno preklopi na tonsko izbiranje. Ta gumb se uporablja tudi za klicanje s številčnimi gumbi.
(21) Številski gumbi
Uporablja se za vnos številke faksa/telefonske številke ali pa kode ali prve črke registriranega imena za kodno izbiranje.
|
Opomba
|
