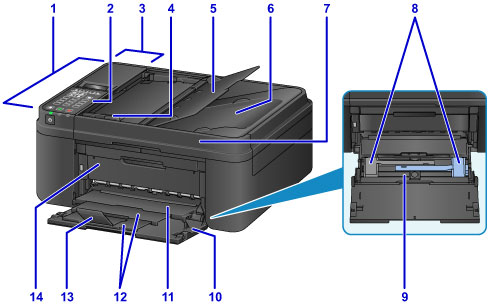

Skats no priekšpuses
- (1) ADF (Automātiskās dokumentu padeves ierīce)
-
Ievietojiet dokumentu šeit. Dokumentu turētājā ievietotie dokumenti tiek automātiski skenēti pa vienai lapai.
- (2) darbības panelis
-
Izmantojiet, lai mainītu ierīces iestatījumus vai to darbinātu.
- (3) dokumentu padeves ierīces vāks
- Atveriet, lai izņemtu iestrēgušus dokumentus.
- (4) dokumentu vadotne
- Pielāgojiet šo vadotni, lai tā atbilstu dokumenta platumam ADF ierīcē.
- (5) dokumentu turētājs
- Atveriet, lai ievietotu dokumentu ADF. Iespējams ievietot divas vai vairākas vienāda izmēra un biezuma dokumenta loksnes. Ievietojiet dokumentu ar pusi, kuru vēlaties skenēt, uz augšu.
- (6) dokumentu izvades slots
- No ADF ierīces skenētie dokumenti tiek izvadīti šeit.
- (7) dokumenta vāks
- Atveriet, lai uz planšetes stikla novietotu oriģinālo dokumentu.
- (8) papīra vadotnes
- Izlīdziniet ar abām papīra kaudzītes pusēm.
- (9) kasete
-
Ievietojiet papīru šeit. Iespējams vienlaicīgi ievietot divas vai vairākas viena izmēra un papīra veida loksnes un tās automātiski padot pa vienai loksnei.
- (10) priekšējais vāks
- Atveriet, lai ievietotu papīru kasetē.
- (11) papīra izvades uztvērējs
- Apdrukātais papīrs ir izstumts.
- (12) papīra izvades atbalsts
- Izvelciet to ārā, lai atbalstītu izstumto papīru.
- (13) izvades uztvērēja pagarinājums
- Atveriet, lai atbalstītu izstumto papīru.
- (14) papīra izvades vāks
- Atveriet, lai nomainītu FINE kasetni vai izņemtu ierīcē iestrēgušo papīru.

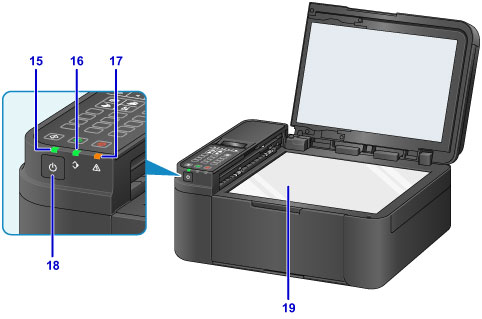

- (15) Indikators STRĀVA (POWER)
- Pēc mirgošanas iedegas, kad ir ieslēgta strāvas padeve.
- (16) Indikators FAKSU atmiņa (FAX Memory)
- Iedegas, ja ierīces atmiņā ir saglabāti saņemti vai nenosūtīti dokumenti.
- (17) Indikators Trauksme (Alarm)
- Iedegas vai mirgo, ja rodas kļūda.
- (18) Poga Iesl. (ON)
-
Ieslēdz vai izslēdz strāvas padevi. Pirms ierīces ieslēgšanas pārliecinieties, vai ir aizvērts dokumenta vāks.
- (19) planšetes stikls
- Ievietojiet oriģinālu šeit.
