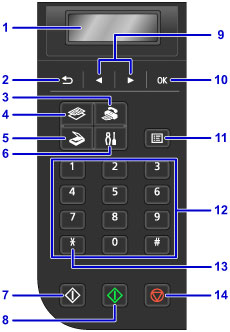

Darbības panelis
- (1) LCD (šķidro kristālu displejs)
- Parāda ziņojumus, izvēlnes elementus un darbības statusu.
- (2) Poga Atpakaļ (Back)
- Ļauj atgriezties pie LCD iepriekšējā ekrāna rādījuma.
- (3) Poga SŪTĪT FAKSU (FAX)
- Pārslēdz ierīci faksa sūtīšanas režīmā.
- (4) Poga KOPĒT (COPY)
- Pārslēdz ierīci kopēšanas režīmā.
- (5) Poga SKENĒT (SCAN)
- Pārslēdz ierīci skenēšanas režīmā.
- (6) Poga Iestatīšana (Setup)
- Parāda ekrānu Iestatīšanas izvēlne (Setup menu). Izmantojot šo izvēlni, varat veikt ierīces apkopi un mainīt ierīces iestatījumus.
- (7) Poga Melnbalts (Black)
- Sāk melnbalto kopēšanu, skenēšanu, faksu sūtīšanu u.c.
- (8) Poga Krāsas (Color)
- Sāk krāsaino kopēšanu, skenēšanu, faksu sūtīšanu u.c.
- (9) Pogas
un
-
Pogas tiek izmantotas, lai atlasītu izvēlni vai iestatījuma elementu. Turklāt poga
un tiek arī izmantota, lai ievadītu rakstzīmes. - (10) Poga Labi (OK)
- Tiek izmantota, lai apstiprinātu izvēlnes vai iestatījuma elementa atlasi. Šo pogu izmanto arī kļūdu risināšanai vai dokumentu izstumšanai ADF (Automātiskās dokumentu padeves ierīce) ierīcē.
- (11) Poga Izvēlne (Menu)
- Parāda ekrānu Kopēšanas izvēlne (Copy menu), Skenēšanas izvēlne (Scan menu) vai Faksa izvēlne (FAX menu).
- (12) Ciparu pogas
- Izmanto, lai ievadītu skaitliskas vērtības, piemēram, kopiju skaitu, kā arī faksa/tālruņa numurus un rakstzīmes.
- (13) Poga Tonis (Tone)
- Īslaicīgi pārslēdz uz tonālo numuru sastādīšanu, ja ierīce ir pievienota rotācijas impulsu līnijai.
- (14) Poga Pārtraukt (Stop)
- Atceļ iesākto drukāšanas, kopēšanas, skenēšanas vai faksa pārraides/saņemšanas darbu.
Piezīme
-
Nospiežot tastatūras pogas darbības panelī, ierīce iepīkstas. Tastatūras skaņu var iespējot vai atspējot, izmantojot Ierīces lietot. iest. (Dev. user settings) funkciju Skaņas regulēšana (Sound control).
