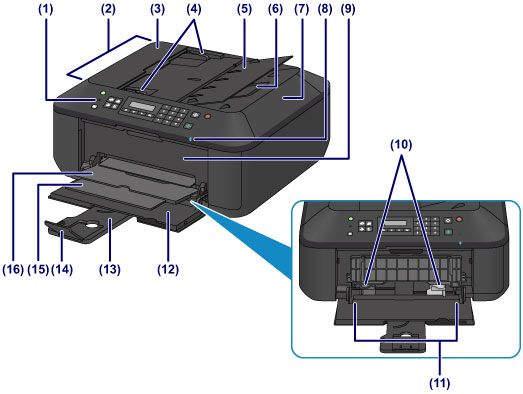

Skats no priekšpuses
- (1) darbības panelis
-
Izmantojiet, lai mainītu ierīces iestatījumus vai to darbinātu.
- (2) ADF (Automātiskās dokumentu padeves ierīce)
-
Ievietojiet dokumentu šeit. Dokumentu turētājā ievietotie dokumenti tiek automātiski skenēti pa vienai lapai.
- (3) dokumentu padeves ierīces vāks
- Atveriet, lai izņemtu iestrēgušus dokumentus.
- (4) dokumentu vadotnes
- Pielāgojiet šīs vadotnes, lai tās atbilstu dokumenta platumam ADF.
- (5) dokumentu turētājs
- Atveriet, lai ievietotu dokumentu ADF. Iespējams ievietot divas vai vairākas vienāda izmēra un biezuma dokumenta loksnes. Ievietojiet dokumentu ar pusi, kuru vēlaties skenēt, uz augšu.
- (6) dokumentu izvades slots
- No ADF ierīces skenētie dokumenti tiek izvadīti šeit.
- (7) dokumenta vāks
- Atveriet, lai uz planšetes stikla novietotu oriģinālo dokumentu.
- (8) Indikators Wi-Fi
-
Deg vai mirgo zilā krāsā, norādot bezvadu LAN statusu.
- Deg:
- Atlasīta opcija Bezvadu LAN aktīvs (Wireless LAN active).
- Mirgo:
- drukāšana vai skenēšana notiek bezvadu LAN tīklā. Mirgo arī, konfigurējot bezvadu LAN savienojumu.
- (9) papīra izvades vāks
- Atveriet, lai nomainītu FINE kasetni vai izņemtu ierīcē iestrēgušo papīru.
- (10) papīra vadotnes
- Izlīdziniet ar abām papīra kaudzītes pusēm.
- (11) priekšas paliktnis
-
Ievietojiet papīru šeit. Iespējams vienlaicīgi ievietot divas vai vairākas viena izmēra un papīra veida loksnes un tās automātiski padot pa vienai loksnei.
- (12) priekšējais vāks
- Atveriet, lai ievietotu papīru priekšas paliktnī.
- (13) papīra balsts
- Izvelciet, lai ievietotu papīru priekšas paliktnī.
- (14) izvades uztvērēja pagarinājums
- Atveriet, lai atbalstītu izstumto papīru.
- (15) papīra izvades atbalsts
- Izvelciet, lai atbalstītu izstumto papīru.
- (16) papīra izvades uztvērējs
- Apdrukātais papīrs ir izstumts.

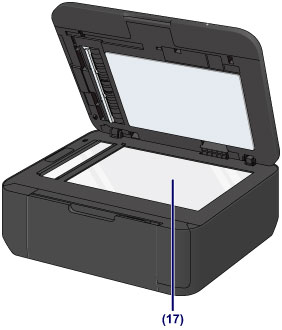

- (17) planšetes stikls
- Ievietojiet oriģinālu šeit.
