Darbības panelis

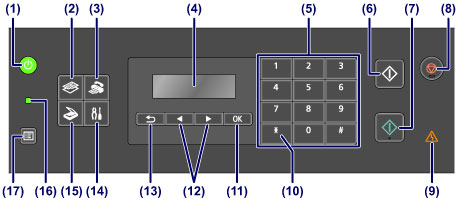

* Paskaidrošanas nolūkā zemāk esošajā attēlā visi darbības paneļa indikatori ir redzami izgaismoti.

(1) Poga Iesl. (ON) (indikators STRĀVA (POWER))

Ieslēdz vai izslēdz strāvas padevi. Deg vai mirgo zaļā krāsā, norādot strāvas statusu. Pirms ierīces ieslēgšanas pārliecinieties, vai ir aizvērts dokumenta vāks.

Ierīces ieslēgšana un izslēgšana

(2) Poga KOPĒT (COPY)

Pārslēdz ierīci kopēšanas režīmā.

(3) Poga SŪTĪT FAKSU (FAX)

Pārslēdz ierīci faksa sūtīšanas režīmā.

(4) LCD (šķidro kristālu displejs)

Parāda ziņojumus, izvēlnes elementus un darbības statusu.

(5) Ciparu pogas

Izmanto, lai ievadītu skaitliskas vērtības, piemēram, kopiju skaitu, kā arī faksa/tālruņa numurus un rakstzīmes.

(6) Poga Melnbalts (Black)

Sāk melnbalto kopēšanu, skenēšanu, faksu sūtīšanu u.c.

(7) Poga Krāsas (Color)

Sāk krāsaino kopēšanu, skenēšanu, faksu sūtīšanu u.c.

(8) Poga Pārtraukt (Stop)

Atceļ iesākto drukāšanas, kopēšanas, skenēšanas vai faksa pārraides/saņemšanas darbu.

(9) Indikators Trauksme (Alarm)

Kad rodas kļūda, deg vai mirgo oranžā krāsā.

(10) Poga Tonis (Tone)

Īslaicīgi pārslēdz uz tonālo numuru sastādīšanu, ja ierīce ir pievienota rotācijas impulsu līnijai. Šo pogu izmanto arī rakstzīmju ievadīšanai.

(11) Poga Labi (OK)

Tiek izmantota, lai apstiprinātu izvēlnes vai iestatījuma elementa atlasi. Šo pogu izmanto arī kļūdu risināšanai vai dokumentu izstumšanai ADF (Automātiskās dokumentu padeves ierīce) ierīcē.

(12) Pogas un

Tiek izmantotas, lai palielinātu vai samazinātu iestatījuma vērtību, piemēram, kopiju skaitu, un atlasītu izvēlni vai iestatījuma vienumu. Turklāt poga Pa kreisi un Pa labi tiek arī izmantota, lai ievadītu rakstzīmes.

LCD ekrāns un darbības panelis

(13) Poga Atpakaļ (Back)

Ļauj atgriezties pie LCD iepriekšējā ekrāna rādījuma. Šo pogu arī izmanto, lai dzēstu rakstzīmi zem kursora rakstzīmju, piemēram, reģistrēšanās vārda, ievadīšanas laikā.

(14) Poga Iestatīšana (Setup)

Parāda ekrānu Iestatīšanas izvēlne (Setup menu). Izmantojot šo izvēlni, varat veikt ierīces apkopi un mainīt ierīces iestatījumus.

(15) Poga SKENĒT (SCAN)

Pārslēdz ierīci skenēšanas režīmā.

(16) Indikators FAKSU atmiņa (FAX Memory)

Iedegas, ja ierīces atmiņā ir saglabāti saņemti vai nenosūtīti dokumenti.

(17) Poga Izvēlne (Menu)

Parāda ekrānu Kopēšanas izvēlne (Copy menu), Skenēšanas izvēlne (Scan menu) vai Faksa izvēlne (FAX menu).

Piezīme

Nospiežot pogas darbības panelī, ierīce iepīkstas. Skaņas skaļumu var pielāgot ekrāna Ierīces lietot. iest. (Dev. user settings) sadaļā Skaņas regulēšana (Sound control).
- Ierīces lietot. iest.
