FA008W

Prijungimas prie telefono linijos

Atsižvelgiant į telefono liniją, prijungimo būdai skiriasi.

Prijungus netinkamai, įrenginiu negalima siųsti / gauti faksogramų. Prijunkite įrenginį tinkamai.

Svarbu

  • Neprijunkite fakso įrenginių ir (arba) telefonų lygiagrečiai (tik JAV ir Kanadoje).

    Lygiagrečiai prijungus du arba daugiau fakso įrenginių ir (arba) telefonų, gali kilti toliau nurodytos problemos ir įrenginys gali neveikti tinkamai.

    • Pakėlus lygiagrečiai prijungto telefono ragelį fakso siuntimo arba gavimo metu fakso vaizdas gali būti sugadintas arba gali įvykti ryšio klaida.

    • Kai kurios telefono paslaugos, pvz., skambinančiojo ID, gali neveikti tinkamai.

    Jei negalite išvengti lygiagretaus prijungimo, nustatykite gavimo režimą į Tel. pirmumo režim. (TEL priority mode) ir žinokite, kad galimos aukščiau nurodytos problemos. Galėsite gauti faksogramas tik rankiniu būdu.

Bazinis prijungimas

Įsitikinkite, kad įrenginys išjungtas. Vieną pridėto telefono linijos laido galą prijunkite prie telefono linijos lizdo (šalia įrenginio žymės LINE), kitą – prie sieninio telefono linijos lizdo arba xDSL dalytuvo telefono linijos lizdo.

Prieš jungdami telefoną prie įrenginio įsitikinkite, kad įrenginys išjungtas. Vieną modulinio jungiamojo kabelio galą prijunkite prie išorinio įtaiso lizdo (šalia įrenginio žymės EXT.), kitą – prie telefone esančio telefono linijos lizdo.

Svarbu

  • Prieš įjungdami įrenginį, būtinai prijunkite telefono liniją.

    Jei norite prijungti telefono liniją, kai įrenginys įjungtas, išjunkite įrenginį ir ištraukite maitinimo kištuką. Palaukite 1 min., tada prijunkite telefono liniją ir įkiškite maitinimo kištuką.

Pastaba

  • Telefono linijos lizdo ir išorinio įtaiso lizdo vietas žr. Vaizdas iš nugarėlės.

  • Prieš prijungdami telefoną arba atsakiklio įrenginį, nuimkite telefono jungties dangtelį.

  • Vartotojams Jungtinėje Karalystėje:

    Jei išorinio įtaiso jungties negalima prijungti prie įrenginio lizdo, jums teks įsigyti B.T. adapterį ir prijungti taip:

    Prijunkite B.T. adapterį prie išorinio įtaiso modulinio jungiamojo kabelio, tada prijunkite B.T. adapterį prie išorinio įtaiso lizdo.

Įvairių linijų prijungimas

Šiame skyriuje aprašoma, kaip prijungti įvairias linijas.

Čia pateikti tik pavyzdžiai ir negalima garantuoti, kad jie atitiks visas prijungimo sąlygas. Daugiau informacijos ieškokite tinklo įtaiso (valdymo įtaiso, tokio kaip xDSL (skaitmeninės abonento linijos) modemo arba terminalo adapterio), prie kurio jungiate šį įrenginį, instrukcijoje.

Pastaba

  • xDSL – tai bendras didelės spartos skaitmeninio ryšio technologijos su telefono linija, pvz., ADSL/HDSL/SDSL/VDSL, pavadinimas.

  • Interneto telefono prijungimas

    1. Skaitmeninė abonento linija

    2. xDSL modemas (dalytuvas negali būti integruotas modeme)

    3. Plačiajuostis maršruto parinktuvas, suderinamas su interneto telefonu

    4. Kompiuteris

    5. Telefonas arba atsakiklio įrenginys

    6. WAN (plačiojo tinklo) prievadas

    7. LAN (vietinio tinklo) prievadas

    8. TEL prievadas

    9. LINE prievadas

    * Atsižvelgiant į gaminį, prievadų konfigūracija ir pavadinimai gali skirtis.

    Pastaba

    • Prijungdami xDSL liniją pasirinkite tokio pat tipo liniją, kokią esate užsisakę, srityje Tel. linijos tipas (Telephone line type).

      Telefono linijos tipo nustatymas

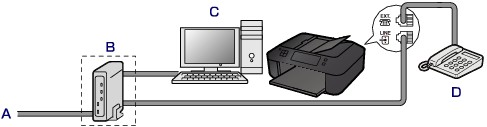

  • Prijungimas prie xDSL

    1. Analoginė abonento linija

    2. xDSL modemas (dalytuvas negali būti integruotas modeme)

    3. Kompiuteris

    4. Telefonas arba atsakiklio įrenginys

    Svarbu

    • Jei dalytuvas nėra integruotas modeme, nedarykite telefono linijos atšakų iki dalytuvo (iš sienos pusės). Be to, nejunkite dalytuvų lygiagrečiai. Įrenginys gali veikti netinkamai.

    Pastaba

    • Prijungdami xDSL liniją pasirinkite tokio pat tipo liniją, kokią esate užsisakę, srityje Tel. linijos tipas (Telephone line type).

      Telefono linijos tipo nustatymas

  • Prijungimas prie ISDN linijos

    Informacijos apie ISDN (skaitmeninio visuminių paslaugų tinklo) prijungimą ir parametrus ieškokite vadovuose, pateiktuose su galiniu adapteriu arba telefoniniu maršruto parinktuvu.
