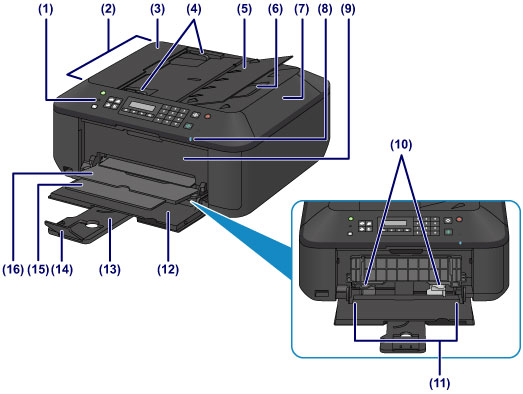

Vaizdas iš priekio

(1) valdymo skydelis

Naudokite norėdami keisti įrenginio parametrus arba jį valdyti.

Valdymo skydelis

(2) ADT (automatinis dokumentų tiektuvas)

Įdėkite nuskaitomą, kopijuojamą arba siunčiamą faksu dokumentą. Į dokumentų dėklą įdėti dokumentai automatiškai nuskaitomi tiekiant lapus po vieną.

Dokumentų įdėjimas į ADT (automatinį dokumentų tiektuvą)

(3) dokumentų tiektuvo dangtis

Atidarykite norėdami ištraukti užstrigusius dokumentus.

(4) dokumentų kreipikliai

Sureguliuokite šiuos kreipiklius taip, kad jie atitiktų į ADT įdėto dokumento plotį.

(5) dokumentų dėklas

Atidarykite, norėdami įdėti dokumentą į ADT. Jūs taip pat galite įdėti du arba daugiau to paties storio dokumento lapų. Įdėkite dokumentą taip, kad ta pusė, kurią norite nuskaityti, būtų nukreipta į viršų.

(6) dokumentų išvesties anga

Į ją tiekiami nuskaityti dokumentai iš ADT.

(7) dokumentų dangtis

Atidarykite norėdami padėti originalų dokumentą ant ekspozicinio stiklo.

(8) Lemputė „Wi-Fi“ (Wi-Fi)

Kai švyti arba blyksi mėlynai, rodo bevielio LAN būklę.

Dega:

Pasirinkta Belaid. LAN ryš.akt. (Wireless LAN active).

Mirksi:

Spausdinama arba nuskaitoma belaidžiu LAN. Taip pat mirksi ieškant bevielio LAN prieigos taško sąrankos metu ir prisijungimo prie prieigos taško metu.

(9) popieriaus išvesties dangtis

Atidarykite, jei reikia pakeisti kasetę FINE arba išimti įrenginyje įstrigusį popierių.

(10) popieriaus kreipikliai

Paslinkite norėdami sulygiuoti abi popieriaus dėklo puses.

(11) priekinis dėklas

Įdėkite įvairaus dydžio ar rūšies popierių, kuris tinka įrenginiui. Tuo pačiu metu galima įdėti du ar daugiau to paties dydžio ir rūšies popieriaus lapų, ir spausdintuvas automatiškai tuo metu gali paimti po vieną popieriaus lapą.

Paprasto popieriaus / fotopopieriaus įdėjimas

Vokų įdėjimas

(12) priekinis dangtis

Atidarykite, jei reikia įdėti popierių į priekinį dėklą.

(13) popieriaus atrama

Ištraukite, jei reikia įdėti popierių į priekinį dėklą.

(14) išvesties dėklo ilgintuvas

Atidarius prilaikomas išstumtas popierius.

(15) popieriaus išvesties atrama

Ištraukus prilaikomas išstumtas popierius.

(16) popieriaus išvesties dėklas

Išstumiamas išspausdintas popierius.

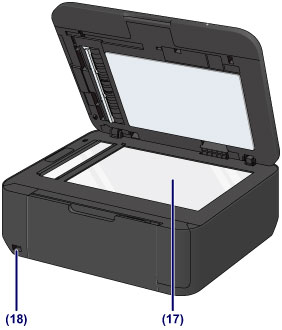

(17) ekspozicinis stiklas

Norėdami kopijuoti, nuskaityti arba siųsti faksu, įdėkite originalų dokumentą.

(18) USB atmintinės prievadas

Prie šio prievado prijunkite USB atmintinę.

USB atmintinės įdėjimas

Norėdami spausdinti tiesiogiai, galite prijungti papildomą „Bluetooth“ įrenginį BU-30*.

Spausdinimas naudojant su „Bluetooth“ suderinamą įtaisą

* „Bluetooth“ įrenginys negalimas kai kuriose šalyse ar regionuose, atsižvelgiant į vietos įstatymus ir taisykles. Išsamesnės informacijos teiraukitės techninės apžiūros centre.
