Valdymo skydelis

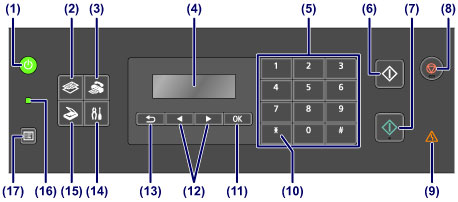

* Toliau nurodytoje iliustracijoje aiškinamaisiais tikslais visos valdymo skydelio lemputės pavaizduotos degančios.

(1) Mygtukas Įjungti (ON) (lemputė MAITINIMAS (POWER))

Įjungia ar išjungia įrenginį. Šviečia arba mirksi žaliai, rodydama maitinimo būseną. Prieš įjungdami maitinimą įsitikinkite, kad uždarytas dokumentų dangtis.

Įrenginio įjungimas ir išjungimas

(2) Mygtukas KOPIJUOTI (COPY)

Perjungia įrenginį į kopijavimo režimą. Kai rodomas kopijavimo laukimo ekranas, galite kopijuoti, nurodę kopijų skaičių.

(3) Mygtukas FAKSOGRAMA (FAX)

Perjungia įrenginį į faksogramos režimą. Kai rodomas fakso laukimo ekranas, galite siųsti faksogramą tiesiog surinkdami fakso / telefono numerį skaičių mygtukais.

(4) LCD (skystųjų kristalų ekranas)

Rodo pranešimus, meniu elementus ir veikimo būseną.

Kaip patikrinti, ar įjungtas maitinimas

(5) Skaičių mygtukai

Naudojami skaitinėms vertėms, pvz., kopijų skaičiui, taip pat fakso ir telefono numeriams bei ženklams, įvesti.

(6) Mygtukas Juodai (Black)

Pradeda nespalvoto kopijavimo, nuskaitymo, darbo su faksogramomis ir pan. užduotis.

(7) Mygtukas Spalvotai (Color)

Pradeda vykdyti spalvoto kopijavimo, nuskaitymo, darbo su faksogramomis ir kt. užduotis.

(8) Mygtukas Stop

Atšaukia operaciją, kai vykdoma spausdinimo, kopijavimo, nuskaitymo arba faksogramos siuntimo / gavimo užduotis.

(9) Lemputė ĮSPĖJIMAS (Alarm)

Įsižiebia arba mirksi oranžine spalva, kai įvyksta klaida, pvz., kai baigiasi popierius arba rašalas.

(10) Mygtukas Tonas (Tone)

Laikinai įjungia toninį numerio rinkimo režimą ir pakeičia simbolių įvesties režimą prijungus įrenginį prie impulsinės linijos. Šis mygtukas irgi naudojamas numeriui rinkti naudojant skaičių mygtukus.

(11) Mygtukas Gerai (OK)

Baigiamas meniu arba parametro pasirinkimas.

Pašalina klaidą spausdinant, atkuria įprastą įrenginio veikimą išėmus įstrigusį popierių arba išstumia ADT (automatiniame dokumentų tiektuve) likusius dokumentus.

(12) Mygtukai ir

Naudojami reikšmėms pvz., kopijų skaičiui, didinti / mažinti ir meniu arba parametro parinktims pasirinkti. Simboliai įvedami irgi paspaudžiant mygtukus arba .

(13) Mygtukas Atgal (Back)

Grąžinamas ankstesnis LCD ekranas. Šis mygtukas taip pat naudojamas norint panaikinti simbolį po žymekliu įvedant simbolius, pvz., registruojant vardą.

(14) Mygtukas Sąranka (Setup)

Rodomas ekranas Sąrankos meniu (Setup menu). Per šį meniu galite atlikti įrenginio priežiūros procedūrą ir keisti įrenginio parametrus.

Kai spaudiniai tampa blankūs arba netiksliai spausdinamos spalvos

Įrenginio parametrų keitimas naudojant LCD

Taip pat galite konfigūruoti belaidį LAN ryšį.

LAN parametrai

(15) Mygtukas SKENUOTI (SCAN)

Įjungia įrenginio nuskaitymo režimą. Kai rodomas nuskaitymo laukimo ekranas, galite pradėti nuskaitymo procesą paspausdami mygtuką Spalvotai (Color) arba Juodai (Black).

(16) Lemputė FAKSOGRAMŲ atmintis (FAX Memory)

Dega, kai įrenginio atmintyje saugoma gautų arba neišsiųstų dokumentų.

(17) Mygtukas Meniu (Menu)

Rodomas ekranas Kopijavimo meniu (Copy menu), Fakso meniu (FAX menu) arba Nuskaitymo meniu (Scan menu).

Kopijavimo meniu (Copy menu) leidžia pasirinkti įvairias kopijavimo funkcijas arba pakeisti spausdinimo parametrus, pvz., puslapio dydį ar laikmenos rūšį.

Fakso meniu (FAX menu) leidžia rinkti numerį Rinkimas iš atmint. (Memory dial) pasirenkant įvestį, spausdinti ataskaitą / sąrašą ar pakeisti gavimo režimą.

Nuskaitymo meniu (Scan menu) leidžia pakeisti nuskaitytų duomenų išsaugojimo vietą arba pasirinkti norimo nuskaityti dokumento tipą.
