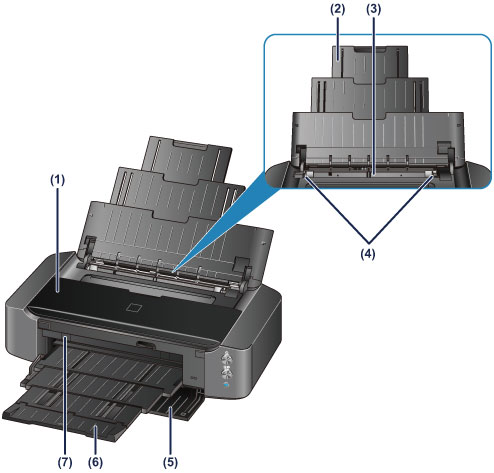

Pogled od spredaj

(1) zgornji pokrov

Odprite ga, kadar želite zamenjati črnilni vložek ali odstraniti zagozden papir iz tiskalnika.

(2) opora za papir

Izvlecite, če želite naložiti papir v zadnji pladenj.

(3) zadnji pladenj

Sem vstavite papir. Hkrati lahko vstavite dva ali več listov iste velikosti in vrste papirja, ki se potem podajajo posamezno.

• Nalaganje navadnega/fotografskega papirja
• Nalaganje ovojnic

(4) vodila za papir

Poravnajte z obema stranema svežnja papirja.

(5) sprednji pokrov

Pred tiskanjem odprite, da izvlečete izhodni pladenj za papir.

(6) izhodni pladenj za papir

Natisnjen papir je izvržen. Pred tiskanjem ga odprite.

(7) vodilo pladnja za plošče

Tukaj pritrdite pladenj za plošče. Uporabite ga pri tiskanju na natisljivo ploščo. Pri normalnem delovanju naj bo zaprt.

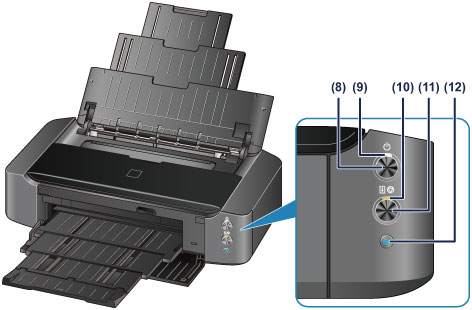

• * Na zgornji sliki so zaradi pojasnitve vsi gumbi in lučke prižgani.

(8) Gumb VKLOP (ON)

Pritisnite za vklop ali izklop napajanja.

• Vklop in izklop tiskalnika

(9) Lučka VKLOP (POWER)

Ko je naprava vklopljena, najprej utripa in nato sveti belo.

Opomba

• Stanje tiskalnika lahko preverite s pomočjo lučk VKLOP (POWER) in Alarm.

  • Lučka VKLOP (POWER) ne sveti: tiskalnik je izklopljen.
  • Lučka VKLOP (POWER) sveti belo: tiskalnik je pripravljen na tiskanje.
  • Lučka VKLOP (POWER) utripa belo: tiskalnik se pripravlja na tiskanje ali pa se tiskanje izvaja.
  • Lučka Alarm utripa oranžno: prišlo je do napake in tiskalnik ni pripravljen na tiskanje.
  • Lučka VKLOP (POWER) utripa belo in lučka Alarm izmenično utripa oranžno: morda je prišlo do napake, zaradi katere se morate obrniti na servisni center.
  • Če pride do napake

(10) Lučka Alarm

Ko pride do napake, zasveti ali utripa oranžno.

(11) Gumb NADALJEVANJE/PREKLIC (RESUME/CANCEL)

Pritisnite za preklic tiskalnega posla, ki je v teku. Ta gumb lahko pritisnete, da po odpravi težave umaknete stanje napake tiskalnika in nadaljujete s tiskanjem.

(12) Gumb Wi-Fi/Lučka Wi-Fi

Pridržite za samodejno nastavitev brezžične povezave LAN.

Prikaže stanje brezžičnega omrežja LAN, tako da sveti ali utripa modro.

Sveti:

Brezžična povezava LAN je omogočena.

Utripa:

Poteka tiskanje ali optično branje prek brezžičnega omrežja LAN. Utripa tudi med konfiguriranjem brezžične povezave LAN.
