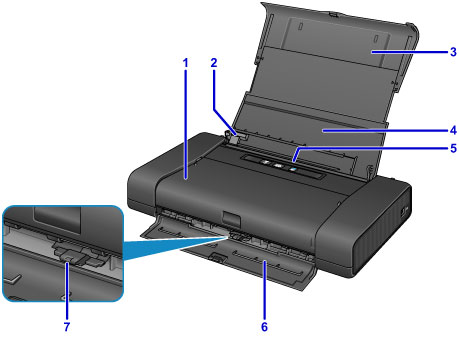

Pogled od spredaj

(1) pokrov tiskalne glave

Odprite ga, kadar želite zamenjati črnilni vložek ali odstraniti zagozden papir iz tiskalnika.

(2) vodilo za papir

Poravnajte z levim robom svežnja papirja.

(3) opora za papir

Popolnoma izvlecite za podporo papirja, ki je naložen v zadnjem pladnju.

(4) pokrov zadnjega pladnja

Odprite, če želite naložiti papir v zadnji pladenj.

(5) zadnji pladenj

Sem vstavite papir. Hkrati lahko vstavite dva ali več listov iste velikosti in vrste papirja, ki se potem podajajo posamezno.

• Nalaganje navadnega/fotografskega papirja
• Nalaganje ovojnic

(6) pokrov odlagalne reže za papir

Natisnjen papir je izvržen.

(7) ročica za debelino papirja

Spremeni razdaljo med tiskalno glavo in naloženim papirjem, da se ujema z vrsto papirja.

Pri tiskanju na ovojnice je pomaknjena v levo.

Pri tiskanju na papir, ki ni ovojnica, je pomaknjena v desno.

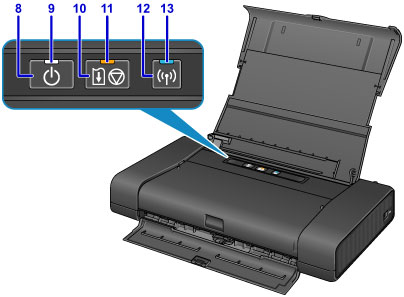

• * Na zgornji sliki so zaradi pojasnitve vsi gumbi in lučke prižgani.

(8) Gumb VKLOP (ON)

Vklopi in izklopi napravo.

• Vklop in izklop tiskalnika

(9) Lučka VKLOP (POWER)

Ko je naprava vklopljena, najprej utripa in nato sveti.

Opomba

• Stanje tiskalnika lahko preverite s pomočjo lučk VKLOP (POWER) in Alarm.

  • Lučka VKLOP (POWER) ne sveti: tiskalnik je izklopljen.
  • Lučka VKLOP (POWER) sveti: tiskalnik je pripravljen na tiskanje.
  • Lučka VKLOP (POWER) utripa: tiskalnik se pripravlja na tiskanje ali pa se tiskanje izvaja.
  • Lučka Alarm utripa: prišlo je do napake in tiskalnik ni pripravljen na tiskanje.
  • Lučka VKLOP (POWER) in lučka Alarm izmenično utripata: morda je prišlo do napake, zaradi katere se morate obrniti na servisni center.
  • Če pride do napake

(10) Gumb NADALJEVANJE/PREKLIC (RESUME/CANCEL)

Prekliče tiskalno opravilo, ki je v teku. Če držite ta gumb, lahko izberete možnosti vzdrževanja ali nastavitve tiskalnika.

(11) Lučka Alarm

Ko pride do napake, zasveti ali utripa. Med vzdrževanjem ali nastavljanjem tiskalnika lahko izbirate možnosti v skladu s številom utripov.

(12) Gumb Wi-Fi

Pridržite za samodejno nastavitev brezžične povezave LAN.

(13) Lučka Wi-Fi

Prikaže stanje brezžičnega omrežja LAN, tako da sveti ali utripa.

Sveti:

Brezžična povezava LAN je omogočena.

Utripa:

Poteka tiskanje prek brezžičnega omrežja LAN. Utripa tudi med konfiguriranjem brezžične povezave LAN.
