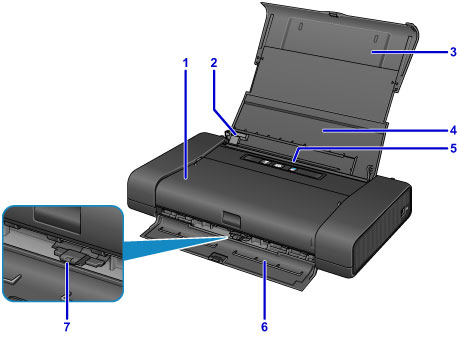

Skats no priekšpuses

(1) drukas galviņas vāks

Atveriet to, lai nomainītu tintes tvertni vai izņemtu printerī iestrēgušu papīru.

(2) papīra vadotne

Izlīdziniet ar papīra kaudzītes kreiso pusi.

(3) papīra balsts

Pilnībā izvelciet, lai atbalstītu aizmugures paliktnī ievietoto papīru.

(4) aizmugurējā uztvērēja vāks

Atveriet, lai ievietotu papīru aizmugures paliktnī.

(5) aizmugures paliktnis

Ievietojiet papīru šeit. Iespējams vienlaicīgi ievietot divas vai vairākas viena izmēra un papīra veida loksnes un tās automātiski padot pa vienai loksnei.

• Parastā papīra vai fotopapīra ievietošana
• Aplokšņu ievietošana

(6) papīra izvades slota vāks

Apdrukātais papīrs ir izstumts.

(7) papīra biezuma svira

Maina atstarpi starp drukas galviņu un ievietoto papīru atbilstoši materiāla veidam.

Drukājot uz aploksnēm, iestatiet pa kreisi.

Drukājot uz papīra, kas nav aploksne, iestatiet pa labi.

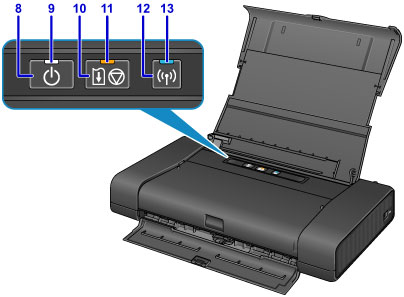

• * Paskaidrošanas nolūkā iepriekšējā attēlā visi indikatori ir parādīti degoši.

(8) Poga Iesl. (ON)

Ieslēdz vai izslēdz strāvas padevi.

• Printera ieslēgšana un izslēgšana

(9) Indikators STRĀVA (POWER)

Pēc mirgošanas iedegas, kad ir ieslēgta strāvas padeve.

Piezīme

• Varat pārbaudīt printera statusu pēc indikatoriem STRĀVA (POWER) un Trauksme (Alarm).

  • Indikators STRĀVA (POWER) ir izslēgts: printeris ir izslēgts.
  • Iedegas indikators STRĀVA (POWER): printeris ir gatavs drukāšanai.
  • Indikators STRĀVA (POWER) mirgo: printeris tiek sagatavots drukāšanai, vai notiek drukāšana.
  • Indikators Trauksme (Alarm) mirgo: radās kļūda, un printeris nav gatavs drukāšanai.
  • Indikators STRĀVA (POWER) mirgo pārmaiņus ar indikatoru Trauksme (Alarm): iespējams, ir radusies kļūda, kuras novēršanai ir jāsazinās ar apkalpošanas centru.
  • Ja rodas kļūda

(10) Poga ATSĀKT/ATCELT (RESUME/CANCEL)

Atceļ iesākto drukas darbu. Turot šo pogu nospiestu, varat atlasīt apkopes opcijas vai printera iestatījumus.

(11) Indikators Trauksme (Alarm)

Iedegas vai mirgo, ja rodas kļūda. Veicot printera apkopi vai iestatot printera iestatījumus, opcijas var atlasīt atkarībā no indikatora mirgošanas reižu skaita.

(12) Poga Wi-Fi

Turiet nospiestu, lai automātiski iestatītu bezvadu LAN savienojumu.

(13) Indikators Wi-Fi

Iedegas vai mirgo, norādot bezvadu LAN statusu.

Deg:

bezvadu LAN savienojums ir iespējots.

Mirgo:

Drukāšana bezvadu LAN tīklā. Mirgo arī, konfigurējot bezvadu LAN savienojumu.
