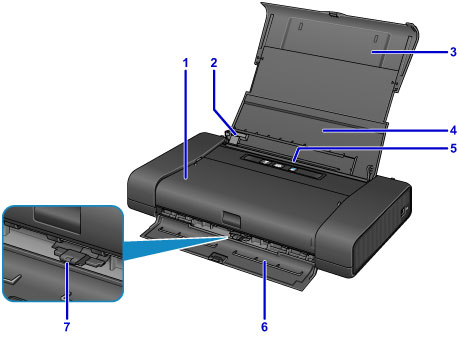

Pogled sprijeda

(1) poklopac ispisne glave

Otvorite za zamjenu spremnika tinte ili vađenje zgužvanog papira u pisaču.

(2) vodilica papira

Poravnajte s lijevom stranom snopa papira.

(3) oslonac papira

Izvucite do kraja za oslanjanje papira umetnutog u stražnju ladicu.

(4) poklopac stražnje ladice

Otvorite da biste uložili papir u stražnju ladicu.

(5) stražnja ladica

Uložite papir ovdje. Dva ili više listova papira iste veličine i iste vrste papira mogu se uložiti istovremeno te se automatski ulagati jedan po jedan.

• Ulaganje običnog papira/fotopapira
• Ulaganje omotnica

(6) poklopac otvora za izlaz papira

Izbacuje se ispisani papir.

(7) ručica za namještanje debljine papira

Mijenja razmak između ispisne glave i umetnutog papira tako da odgovara vrsti medija.

Postavite ulijevo za ispisivanje omotnica.

Postavite udesno za ispisivanje na drugom papiru osim omotnica.

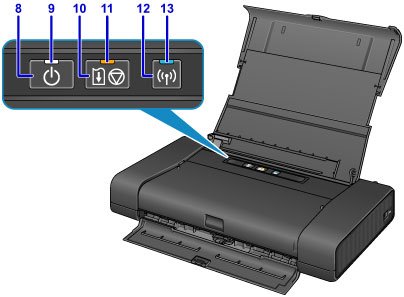

• * Sve su žaruljice upaljene na gornjoj slici radi lakšeg objašnjenja.

(8) Gumb UKLJUČENO (ON)

Uključuje ili isključuje napajanje.

• Uključivanje i isključivanje pisača

(9) Žaruljica NAPAJANJE (POWER)

Svijetli nakon treperenja ako je napajanje uključeno.

Napomena

• Status pisača možete provjeriti žaruljicama NAPAJANJE (POWER) i Alarm.

  • Žaruljica NAPAJANJE (POWER) je ugašena: pisač je isključen.
  • Žaruljica NAPAJANJE (POWER) svijetli: pisač je spreman za ispis.
  • Žaruljica NAPAJANJE (POWER) treperi: pisač se sprema za ispis ili je ispis u tijeku.
  • Žaruljica Alarm treperi: došlo je do pogreške i pisač nije spreman za ispis.
  • Žaruljica NAPAJANJE (POWER) i žaruljica Alarm trepere naizmjence: moguće je da je došlo do pogreške i potrebno je obratiti se servisnom centru.
  • Ako dođe do pogreške

(10) Gumb NASTAVI/ODUSTANI (RESUME/CANCEL)

Odustaje od zadatka ispisa koji je u tijeku. Držite li ovaj gumb pritisnutim, to će vam omogućiti da odaberete opcije održavanja ili postavljanja pisača.

(11) Žaruljica Alarm

Svijetli ili treperi ako dođe do pogreške. Pri održavanju ili postavljanju pisača opcije možete odabrati u skladu s brojem treperenja.

(12) Gumb Wi-Fi

Držite za automatsko postavljanje bežične LAN veze.

(13) Žaruljica Wi-Fi

Svijetli ili treperi da bi označila status bežične LAN veze.

Svijetli:

Omogućena je bežična LAN veza.

Treperi:

Ispis putem bežičnog LAN-a. Treperi i prilikom konfiguriranja bežične LAN veze.
